Иек60884 тестер гнезда штепсельной вилки вращающего момента 0.25Н.м статьи 14.23.2/машина испытания вращающего момента выхода гнезда

Иек60884 гнездо статьи 14.23.2 - тестер вращающего момента выхода

Информация о продукте

Тестер соответствует ИЭК 60884-1 2013 статей 14.23.2, статья 22,3 ИЭК 60335-1, ИЭК60065 статья 15.4.1 и диаграмма 11 и так далее.

Он использован для того чтобы испытать силу напряжения ввода. Прибор обеспеченный с штырями запланированными быть введенным в фиксированные гнезд-выходы не наведет несвоевременное напряжение на этих гнезд-выходах.

Стандартная статья

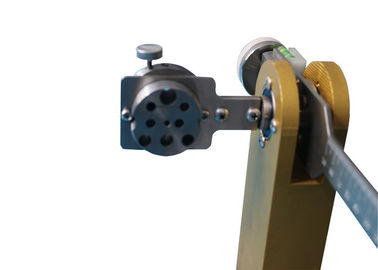

Оборудование введено в фиксированное гнездо – выход исполняя с этим стандартом, гнездо – выход сделано поворот о горизонтальной оси через ось гнезда в реальном маштабе времени – контактах на расстоянии 8мм за стороной захвата гнезда – выход и параллель к этой стороне захвата.

Дополнительный вращающий момент который должен быть приложен к гнезду – выходу поддерживать сторону захвата в плоскости вертикальное не превысит 0.25Нм.

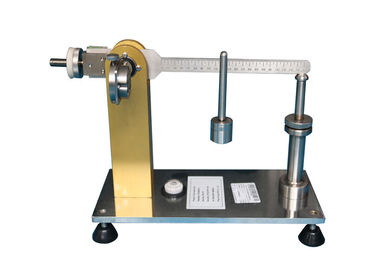

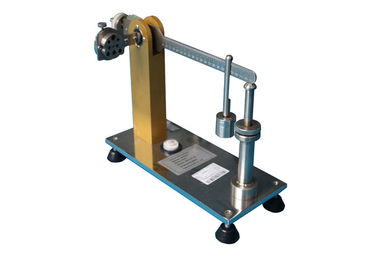

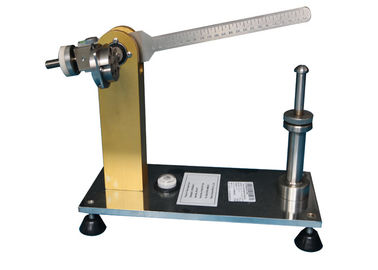

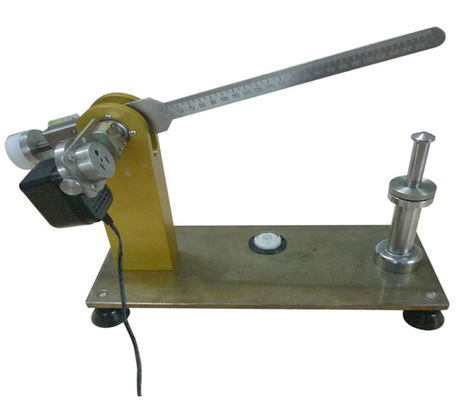

Структура

1 – балансировочный груз

2 – измеряя пузырь

3 – ровный пузырь

4 – измеряя вес

5 – винт регулировки высоты

6 – штанга поддержки

Параметры:

Шаги деятельности

1. Положите прибор на ровную таблицу, и отрегулируйте прибор к горизонтальному.

      2.Ханг 4 - измеряя вес на перекладине баланса, и регулирует 5 – винт высоты регулированный, делают перекладину баланса в горизонтальном. Когда перекладина баланса в горизонтальном, воздушный пузырь 2 – ровный пузырь в центральном положении.

      3.Ремове 4 - измеряя вес, регулирует 1 – положение балансировочного груза, держат перекладину баланса в горизонтальном положении. И сделайте перекладину баланса держать расстояние о 1мм до 6 - поддержите штангу.

       4.Инсталл образец теста на приборе, затягивают винт. Теперь перекладина баланса вверх.

       5.Ханг 4 - измеряя вес на перекладине баланса. Отрегулируйте положение 4 - измеряя вес, записывает положение где сделайте уровень перекладины баланса, воздушный пузырь 2 – измеряя пузырь в центральном положении, перекладина баланса держите расстояние 1мм до 6 - поддерживает штангу. Скажите обнаруженное местонахождение положение на 10.3км.

       6. Торке измерение

      (1) соотвествующий вес повешен в более низком масштабе.

      (2) двигает вес медленно до тех пор пока перекладина баланса не будет находиться в горизонтальном государстве.

7. Вращающий момент образца приложенного к гнезду: Вес значения масштаба кс

Например: Вращающий момент: 0.12мС2.5Н=0.3Нм
