Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | Нержавеющая сталь | Элемент удара: | 2,5,10,20,50Дж опционное |
|---|---|---|---|
| Высота падения: | Дисплей масштаба | Выпустите режим: | Механически |
| Длина: | 1000 | Инсульт: | 200-1200mm |
| Высокий свет: | Воздействие испытательная машина,Маятник воздействия испытаний машина |
||

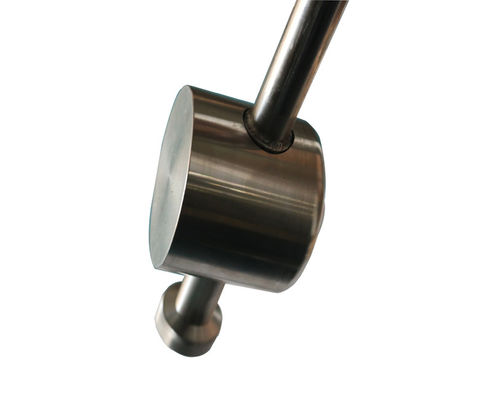

Прибор теста молотка маятника нержавеющей стали машины испытания удара кода ИК отбрасывая
Стандартный
ИЭК60068-2-75 экологическое испытание – часть 2: Тесты – тест Эх: Тесты молотка, ИЭК60068-2-63, градусы ИЭК62262 защиты обеспеченные приложениями для электротехнического оборудования против внешних механических ударов (кода ИК), свитчгеар низшего напряжения ИЭК60439-5 и контрольгеар собраний - части 5: Определенные требования для собраний для сетей распределения силы публично
Применение
Этот прибор соответствующий для механического теста прочности удара к электрическим шкафам и другому металлическому листу, раковины не шкафа электрической энергии металла измеряя, коммутатора кабеля подстанции и распределительной коробки кабеля
Образец теста
Раковина шкафа электрической энергии измеряя, распределительной коробки коммутатора кабеля подстанции и кабеля и подобного оборудования
Особенность
Оборудование используя каркас гондолы, может быть двинутые левыми и право, вперед и назад, верхняя и более низкая высота пункта воздействия регулируемая, и угол 0-90°адджустабле удара. Прибор ударное устройство маятника низкой энергии для 2Дж и выше.
Параметры
| Модель | ХК9921А |
| Маятник | Длина: 1000мм; внешний диаметр: 9мм; толщина стены стальной трубы: 0.5мм. Состав соответствующей массы с элементом удара |
| Пункт воздействия | Вверх и вниз регулируемого, ход 200-1200мм, высота можно подгонять |
| Элемент удара | молоток удара 2,5,10,20Дж |
| Высота падения | Дисплей масштаба |
| Выпустите режим | Механический |
| Размер | 950*550*2700мм |
Энергия удара, соответствующая масса и таблица высоты падения
| Энергы/Дж | 2 | 5 | 10 | 20 | 50 |
| Соответствующая масса /kg | 0,5 | 1,7 | 5 | 5 | 10 |
| Высота ±1%мм падения | 400 | 300 | 200 | 400 | 500 |
|
Примечания: 1. См. примечание в ИЭК 60068-2-75 3.2.2
|
|||||
Координируемые характеристики поразительных элементов
| Энергия /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Соответствующая масса ±2%кг | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Материал | Полиамид 1) | Сталь 2) | ||||
| Р/мм | 10 | 25 | 25 | 50 | 50 | 50 |
| Д/мм | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| ф/мм | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| р/мм | - | - | 6 | - | 10 | 17 |
| л/мм | Быть отрегулированным для того чтобы соответствовать соответствующей массе, см. А. дополнения. | |||||
|
1) 85≤ХРР≤100, твердость Роквелл согласно ИСО2039-2. 2) Фе490-2, согласно ИСО1052; Твердость Роквелл согласно ИСО6508. |
||||||
| ЗАМЕТЬТЕ значения показанные в кронштейнах для соответствующей массы и диаметр поразительных элементов для значения энергии равного к или более менее чем 1 дж те в настоящем тесте Эф. Значения в настоящее время в тесте например также показаны для этих 2 параметров. Для цели координации, значения в кронштейнах будут уничтожены леты фивес из издания этого стандарта. | ||||||
