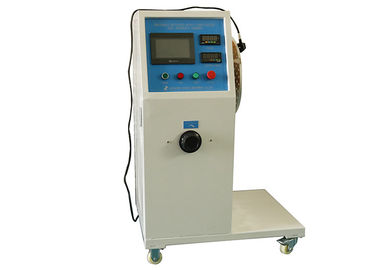

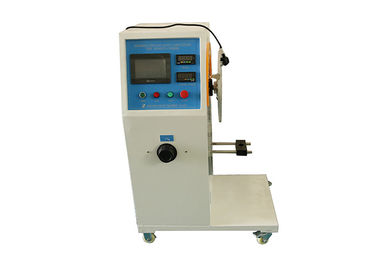

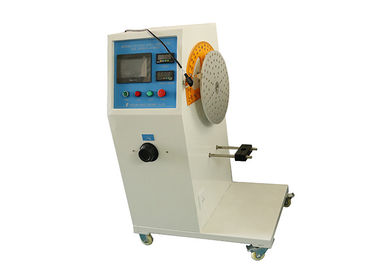

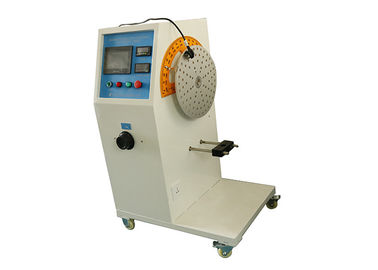

Шнур изгибая машину ИЭК60335 отдельной станции ° теста 0-360 для бытового прибора

Шнур управлением ПЛК ИЭК60335 изгибая машину отдельной станции ° теста 0-360 для бытового прибора

Внедрение продукции

Шнур поставки бытового прибора изгибая прибор теста конструированный экстренныйый выпуск и изготовленный согласно ИЭК60335-1, ГБ4706-1, ИЭК60335-2-14, ГБ4706-30 статье 23,3 и 25,14 и етк., он использован для того чтобы проверить характеристику рабочое сопротивления шнура питания изгибая (гнуть) небольших бытовых приборов (как бак/электрический утюг кофе) и ламп, также применимых для шнура питания изгибая тестер выносливости штепсельных вилок и гнезд.

Прибор теста принимает к управлению ПЛК электрическому, системе деятельности экрана касания цвета 7 дюймов умной; мотор сервопривода контролируя угол теста, аппаратуру высокой точности цифровую, преобразование частоты высокой эффективности цифровое, точную регулировку скорости, 6 таймеров памяти номера, многофункциональную совмещенную струбцину, калибр для проверки центров вращения, угла сгиба регулируемого, 4кв вывел наружу сила. Испытайте времена (максимум 999999 раз), испытайте скорость, и углы теста можно заранее поставить; он имеет функцию обнаружения электрического тока. Этот прибор может соотвествовать теста большего части из небольших электроприборов домочадца, применимый ряд широко.

Технические параметры

Стандартное описание

23,3 различные части прибора который может двинуть по отношению к одину другого в нормальной пользе или во время обслуживания потребителя не причинит несвоевременный стресс к электрическим соединениям и внутренним проводникам, включая те обеспечивая непрерывность еартхинг. Гибкие металлические трубки не причинят повреждение к изоляции проводников, который содержат внутри они. весны Открыт-катушки не будут использованы для защиты проводки. Если спиральная пружина, повороты, то чего касание одно другое, использовано для этой цели, будет адекватная изолируя подкладка в дополнение к изоляции проводников.

ПРИМЕЧАНИЕ 1 оболочка гибкого шнура исполняя с ИЭК 60227 или ИЭК 60245 сосчитано как адекватная изолируя подкладка.

Соответствие проверено осмотром и следующим тестом.

Если изгибать происходит в нормальной пользе, то прибор помещен в положении нормально пользы и поставлен на расклассифицированном напряжении тока и эксплуатирова под нормальным функционированием.

Передвижная часть двинута туда-сюда, так, что проводник будет изогнут через самый большой угол позволенный конструкцией, тариф изгибать был 30 в минуту.

количество флексингс

− 10 000, ибо проводники изогнутые во время нормальной пользы;

− 100, ибо проводники изогнутые во время обслуживания потребителя.

Изгибать ПРИМЕЧАНИЯ 2 а одно движение, то вперед или назад.

Прибор не будет поврежден до степени что соответствие с этим стандартом повреждено и оно будет приспособлено для более дальнеишей пользы. В частности, проводка и свои соединения выдержат электрический тест прочности 16,3, напряжение тока теста будучи уменьшанными до 1 000 в и приложенное между частями в реальном маштабе времени и доступными частями металла только.

25,14 приборы обеспечили с шнуром поставки которые двинуты пока в деятельность будут

построенный так, что шнур поставки адекватно будет защищен против чрезмерного изгибающ где он входит в прибор.

ПРИМЕЧАНИЕ 1 это не применяется к приборам с автоматическими вьюрками шнура которые испытаны 22,16 вместо.

Соответствие проверено следующим тестом который унесен на приборе имея осциллируя член как показано в диаграмме 8.

Часть прибора который включает отверстие входа будет зафиксирована к осциллируя члену так, что, когда шнур поставки на середине своего перемещения, ось шнура где он входит в

предохранитель или вход шнура вертикальные и проходят через ось колебаний. Главная ось раздела плоских шнуров будет параллельна к оси колебаний.

Шнур нагружен так, что приложенная сила будет

– 10 н, для шнуров имея номинальную площадь поперечного сечения превышая 0,75 мм ²;

– 5 н, для других шнуров.

Расстояние кс, как показано в диаграмме 8, между осью колебаний и пунктом где

отрегулированы шнур или предохранитель шнура войдут в прибор, так, что когда осциллируя член двинет над своим полным диапасоном, шнур и нагрузка делает минимальное боковое движение.

Осциллируя член двинут через угол 90° (45° с обеих сторон вертикали), число флексингс для типа приложений з быть 20 000 и на другие приложения 10 000. Тариф изгибать 60 в минуту.

Изгибать ПРИМЕЧАНИЯ 2 а одно движение 90°.

Шнур и свои связанные части повернуты через угол 90° после половины числа флексингс, если плоский шнур не приспособлен.

Во время теста, проводники поставлены на расклассифицированном напряжении тока и нагружены с расклассифицированным течением прибора.

Течение ПРИМЕЧАНИЯ 3 не пропущено через проводник еартхинг.

Тест не приведет внутри

– короткое замыкание между проводниками;

– обрыв больше чем 10% из стренг любого проводника;

– разъединение проводника от своего терминала;

– отпускать любого предохранителя шнура;

– повреждение к шнуру или предохранителю шнура который смогли повредить соответствие с этим стандартом;

– сломанные стренги прокалывая изоляцию и быть доступен.

ЗАМЕТЬТЕ 4 проводников включите проводников еартхинг.

Рассмотрены, что происходит короткое замыкание ПРИМЕЧАНИЯ 5 а между проводниками шнура если течение превышает равный значения

к дважды расклассифицированному течению прибора.
