Подробная информация о продукте:
Оплата и доставка Условия:
|
материал: | латунь | Внешний диаметр: | Ф102mm |
---|---|---|---|
Количество отверстий: | 121 | Диаметр отверстий сопла: | Φ0.5 |
Угол крышки язычка: | 30° | стандарт: | IEC60529 |
Высокий свет: | Вычисляйте испытательное оборудование предохранения от 5 входов,Испытательное оборудование предохранения от входа IEC 60529 |

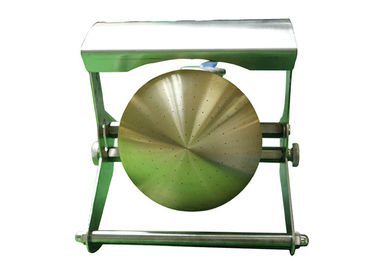

IEC60529 вычисляют Handheld латунный тестер сопла брызг 5 для отверстий IPX3 IPX4 121
Внедрение продукции
Сопло брызг HT IPX3/4 ручной прибор теста для проверки защиты против распылять и брызгать воду. Давление воды можно отрегулировать используя ручку регулирования потока на приборе для того чтобы дать необходимый расход потока. Давление можно увидеть на датчике который удобно расположен соплом. Картина брызг сопла сделана к спецификациям IEC 60529. Разница между IPX3 и IPX4 что дефлектор следует извлечь в тесте IPX4. Сделать раковину в каждом возможном направлении брызгает, этот прибор можно использовать с вращая таблицей образца.
Технические параметры
Деталь | Параметр |
Сила входного сигнала | Одиночная фаза AC220V, 50Hz |
Водоснабжение | Расход потока воды >10L/min±5%, давление чистая вода 50~150kpa без включения. |
Параметры сопла брызг |
Внешний диаметр: Ф102mm сферически диаметр: SФ75.5mm 121 отверстие Ф0.5mm; 1 отверстие в центре близкие окружения 1 12 отверстий на 30°pitch 4 наружных круга 24 отверстий на 15°pitch Двигая экран-алюминий Сопл-латунь брызг |
Подача воды | 10L/min±5%, измеритель прокачки регулируемо |
Манометр | 50~150Kpa, ряд манометра 0~0.25Mpa |
Дефлектор | Съемный |
Требования к места |
Предназначенная комната теста IP водоустойчивая, земля должна быть плоска с освещением С хорошей функцией входа и дренажа. |
Испытывая время | Ручной контроль, по крайней мере 5min |

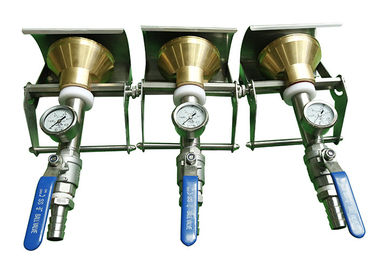

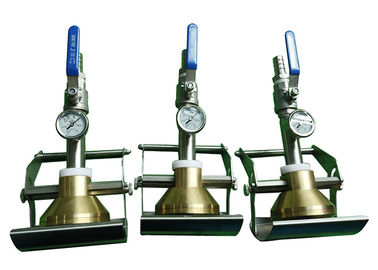

Манометр

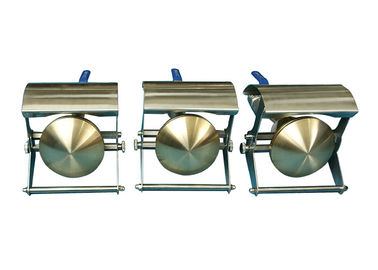

Передвижной экран с противовесом
Шариковый клапан для регулировки подачи воды
Соединитель шланга
Установка и комиссия
Установите измеритель прокачки воды, шланг и моча прибор как внизу показанное изображение, и после этого раскройте клапан для того чтобы отрегулировать подачу воды для того чтобы быть (10 ± 5%) Л/МИН, и проверите показывает ли манометр давление в границах 50-150KPa. Если подача воды чем 10 литров, то насос подкачки должен быть установлен, пожалуйста ссылается на изображение дуновения.
Водоустойчивая оценка для типового теста IP3: Согласно IEC60529 диаграмме 5, с тестом язычка.
Водоустойчивые типовые тесты оценки IP4: Пожалуйста извлеките язычок для того чтобы сделать образец смогите быть брызнуто во всех направлениях.
Если вы не умеете как использовать его, пожалуйста потребителя ручное HH0803.pdf нажмите здесь для того чтобы получить руководство потребителя tue.
