Подробная информация о продукте:
Оплата и доставка Условия:
|
| стандарт: | IEC60947-1 | Высота теста: | 250~500mm |
|---|---|---|---|
| Диаметр гирации: | 75mm | Тариф теста: | 10±2 RPM |
| Диаметр отверстия ferrule: | 6.5~28.6mm | Времена теста: | 0~9999 |
| Высокий свет: | испытательное оборудование IEC 75mm,Испытательное оборудование IEC IEC 60947-1 |
||

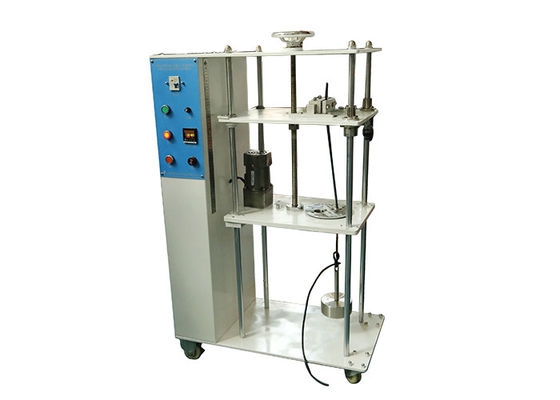

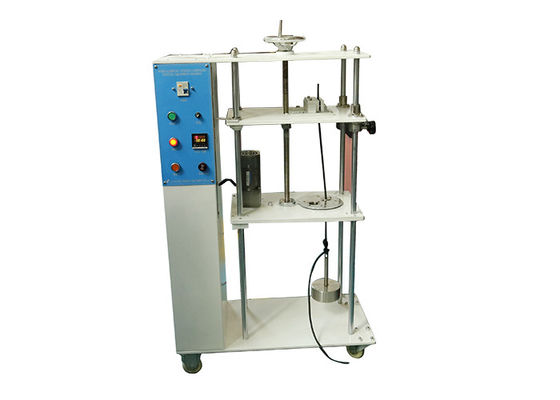

Провод IEC60947 зажимая повреждение к и случайный отпускать тестера Flexion проводников 75mm
Внедрение продукции
Эта испытывая машина также вызвана прибором теста для проверки степени повреждения провода который подтверждает к статье 8.2.4.3 стандартов IEC60947-1, диаграммы 1 таблицы 5. Это соответствие использовано для судить ли дизайн и структура терминала закрепного винта корреспондентски с требованием не сверх-повреждения к проводу. Кроме того, оно также использован для проверки ли терминал закрепного винта может принести стресс в течение процесса нормального использования.
Испытывая времена можно заранее поставить перед тестом, и соответствие останавливает автоматически с сигналом тревоги когда испытывая времена достигаются.
Технические параметры
| Модель | HC9903A |
| Тариф теста | 10±2 RPM |
| Диаметр гирации | 75mm |
| Времена теста | 0~9999 |
| Весы | 0,2, 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22.7kg (перекрытые весы) |
| Высота теста | 250~500mm |
| Диаметр отверстия ferrule | 6.5~28.6mm, ПК 12 |
| Стандарты | IEC60998-2-2, IEC60947-1 |
Извещение:
(1) это оборудование прибора с 18 кустами провода 9 размер, диаметр: 6.5mm, 9.5mm, 13mm, 14,5 mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm и 28.6mm.
(2) поверните радиус центрового отверстия таблицы поворота 38mm, потребитель смогите выбрать соотвествующий куст провода согласно требованиям к теста для образца теста.
(3) если отверстию куста не большому достаточно, нужно связать провод в отверстие, то смогите заменить более большой куст провода
отступление высоты (4) (h) ±15mm
Таблица 1: список весов
| Нет. | Масса веса (kg) | Количество |
| 1# | 0,2 с крюком | 1 ПК |
| 2# | 0,3 с крюком | 1 ПК |
| 3# | 0,4 с крюком | 1 ПК |
| 4# | 0,7 с крюком | 1 ПК |
| 5# | 0,7 через отверстие | ПК 2 |
| 6# | 0,9 с крюком | 1 ПК |
| 7# | 0,9 через отверстие | ПК 2 |
| 8# | крюк 1.4with | 1 ПК |
| 9# | 2 с крюком | 1 ПК |
| 10# | 2 через отверстие | 1 ПК |
| 11# | 2,3 через отверстие | 1pc |
| 12# | 4,5 с крюком | 1 ПК |
| 13# | 4,5 через отверстие | 1pc |
| 14# | 6,8 с крюком | 1 ПК |
| 15# | 6,8 через отверстие | 1 ПК |
| 16# | крюк 8 .2with | 1 ПК |
Таблица 2: таблица коллокации весов
| Необходимое массовое (kg) | Коллокация |
| 0,2 | 1# |
| 0,3 | 2# |
| 0,4 | 3# |
| 0,7 | 4# |
| 0,9 | 6# |
| 1,4 | 8# |
| 2 | 9# |
| 2,9 | 9#+7# |
| 4,5 | 12# |
| 5,9 | 12#2*5# |
| 8,6 | 14#+2*7# |
| 9,5 | 9#+13#+11#+5# |
| 10,4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16,8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22,7 | 16#+15#+13#+11#+7# |
