| Место происхождения: | China |
| Фирменное наименование: | HongCe |
| Сертификация: | Calibration certificate(cost additional) |
| Номер модели: | HC9916 |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Переклейка |
| Время доставки: | 20 days |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | набор 30 в месяц |
| Штепсельная вилка теста: | Подгонянный | Штепсельная вилка теста: | Затвердетая сталь |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| Высокий свет: | тестер электрического гнезда,электрический тестер штепсельной вилки |
||

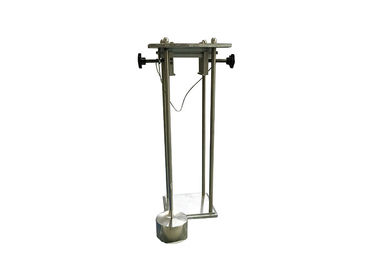

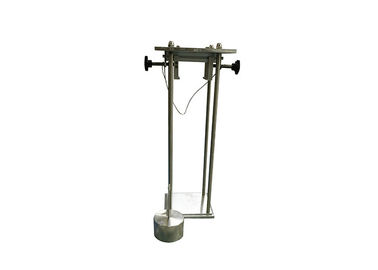

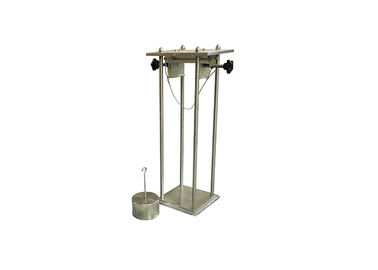

Тестер гнезда штепсельной вилки для силы проверки необходимой, что разделило штепсельную вилку для ручной операции ИЭК60884-1 Фигуре18
Стандарт:
Штепсельные вилки и гнезд-выходы ИЭК 60884-1 „для домочадца и подобных целей – части 1: Статья 22,1 общих требований
Применение:
Оно использован для того чтобы испытать ли максимальная сила вытягивать штепсельную вилку от гнезда и минимальная сила вытягивать одиночный штырь штепсельной вилки от куста штепсельной вилки в границах стандартное необходимого. Зажимая система легка для того чтобы работать.
Образец теста:
Домочадец или подобные гнезда цели.
Особенности:

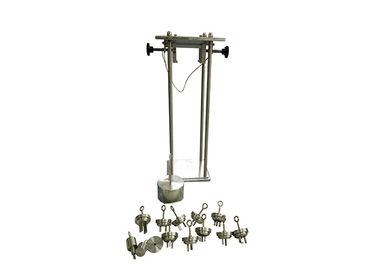

Шарнирные соединения плиты верхней части вверх от горизонтального положения к вертикальной ориентации и зажимному приспособлению можно вращать в верхней плите. Эти особенности позволяют прибору быть настроенным в много различных конфигураций для того чтобы соотвествовать различные стандартные. Стандартные штепсельные вилки и весы поставлены для того чтобы выполнить испытание на гнездах расклассифицированных до 16А.
Датчики Пин и соотвествующие весы для испытывать минимальную силу разведения проданы отдельно. Необходимому размеру датчика штыря нужно быть определенным клиентом.
Испытайте штепсельные вилки сделанные из затвердетой стали с шершавостью не превышая 0.8мм.
Покройте оси плиты от горизонтального к вертикали.
Параметры:
| Штепсельная вилка теста | Сделанный из затвердетой стали, штепсельные вилки теста и штыри должны быть сделаны согласно требованиям к штепсельной вилки и гнезда специфической страны. |
| Весы | Один набор. Суперпозиция может быть достиганным 100Н, силой приложенной добавленным весом 1/10 сил теста |
| Метод деятельности | руководством |
Максимальная и минимальная сила разведения для штепсельных вилок и гнезд-выходов:
| Нормированная величина | Количество поляков | Вытягивающ силу (н) | ||
| Максимальный датчик измерения мультипольного штыря штепсельной вилки | Минимальный датчик измерения одиночного штыря штепсельной вилки | Максимальный датчик измерения одиночного штыря штепсельной вилки | ||
| ≤10А | 2 | 40 | 1,5 | 17 |
| 3 | 50 | |||
| >10А~16А | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Больше чем 3 | 70 | |||
| >16А~32А | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| Больше чем 3 | 100 | |||
Метод теста:
Прежде чем первая польза, потребитель должна быть знакома с уместными стандартами для эффективного и свойственный используя прибор теста и завершать тест.
1. Проверка максимальной силы разведения
a) Гнезд-выход зафиксирован к установленному плато а прибора как показано в диаграмме 18, так, что оси гнезд-контактов будут вертикальные и отверстия входа для штырей стороны штепсельной вилки вниз. Сделайте штепсельную вилку теста с максимальными штырями размера введенными в и разделенными из гнезд-выхода 10 времен.
b) Штепсельная вилка теста введена в гнездо, висит вес на штепсельной вилке теста.
2. Проверка минимальной силы разведения
a) Выберите датчик штыря теста: Выбрать соотвествующую минимальную штепсельную вилку приколоть.
b) Используйте обсаливая агент для того чтобы освободить тавот штепсельной вилки. Как: эфир трихлорэтилена или нефти (необходимые предохранительные меры должны быть необходимы).
c) Гнезд-выход зафиксирован к прибору показанному в диаграмме 18. Датчик штыря теста нежно введен в рукав ввода, делает оси гнезд-контактов вертикальный и отверстие входа для штырей стороны штепсельной вилки вниз.
3. Оценка квалификации
1. Применение максимальной силы разведения: Штепсельная вилка отделена от гнезда, который судят как квалифицировано.
2. Применение минимальной силы разведения: Датчик не упадет от собрания контакта не позднее 30 с, тогда рассуженный как квалифицировано.
