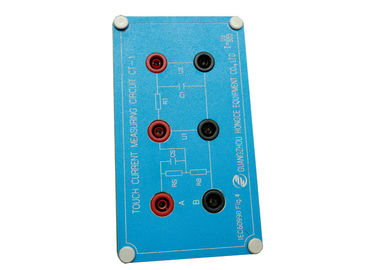

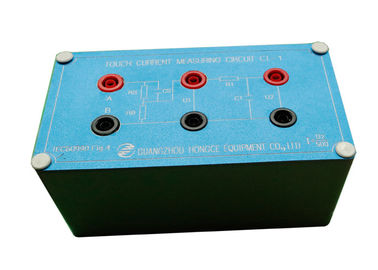

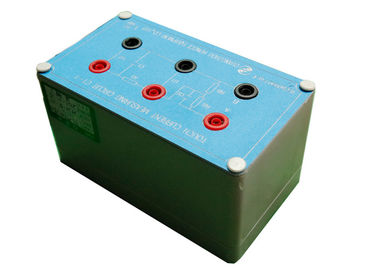

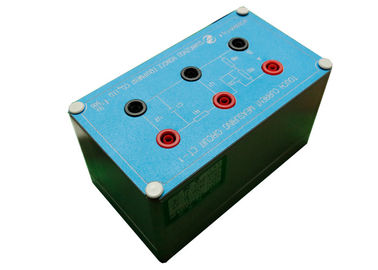

Легкая диаграмма 4 сеть деятельности ИЭК60990 теста касания настоящая для проводника восприятия или реакции защитного

Легкая диаграмма 4 сеть деятельности ИЭК60990 теста касания настоящая для проводника восприятия или реакции защитного

Стандарт:

ИЭК60990 диаграмма 4 касание настоящее и метод измерения защитного течения проводника

Применение:

Эта сеть удобна для использования и легкий для того чтобы работать, и переключатель электропитания сделан отдельно, который может разрешить недостатки емкости электропитания предыдущей машины и может испытать более сильные продукты.

Образец теста:

месуринг утяжеленное течение касания сети (сензорное течение или течение реакции)

Подготовка перед тестом

Следующие приборы подготовлены задолго до того испытывать.

набор осциллографа.

набор 1тимес или 10 раз зонда напряжения тока.

Набор электропитания (напряжение тока или частоту можно отрегулировать или переменная к необходимому тесту.).

Методы теста

1. Отрегулируйте электропитание к напряжению тока и частота тест требовал, и после этого затыкает терминал входного сигнала переключателя теста контакта настоящего в электропитание. (пожалуйста електрифы когда не соединена сеть.)

2. Введите образец в выходной терминал переключателя теста контакта настоящего.

3. Подключите порт б переключателя теста контакта настоящего с портом б сети испытания контакта настоящей.

4. Соедините порт а сети теста контакта настоящей с местом где течение контакта необходимо. Как соедините порт а с выходом или раковиной переходника когда сетевой адаптер испытан.

5. Зонд осциллографа зажат в терминалы У1 или У2 согласно требованиям к теста.

6. Соедините электропитание, положите переключатель «н» к позиции включить, положите положительный участок к положению положительного участка, переключите линию «г» к позиции включить, проверите ли испытанный образец на работе нормальным электричеством и там форма волны на осциллографе.

7. Согласно стандартным требованиям после того как образец работает, в различном режиме «положительного участка», «обратный», «линия н на», «линия н с», «линия г с», «линия г на» и так далее, прочитало напряжение тока У1 и У2 сразу путем использование осциллографа, течение контакта равно к максимальному значению У2 и после этого границы 500.

Объявления

Во время теста, необходимо обратить внимание безопасность потому что вы можете касаться некоторым терминалам.

Согласно требованиям к ГБ/Т 12113 и ИЭК 60990 стандартным, электропитание должно находиться в изоляции, и нулевую линию и заземленный кабель необходимо соединиться совместно. (простой способ к существуют ли там напряжение тока на нулевой линии и заземленном кабеле, если напряжение тока перегоняет 2В, как сила 220В, различное напряжение тока между нулевой линией и заземленный кабель больше чем 100В, то нулевую линию и заземленный кабель необходимо соединиться.)

Испытывая, пожалуйста обратите внимание полярность электропитания. Линию огня необходимо подключить с л концом переключателя теста контакта настоящего. Если соединение неправильно, то опасность удара током.

Подключите осциллограф, испытайте образец, тогда соедините силу после линии б-терминала, и не соедините линию теста когда сила соединена.
