Прибор теста ИЭК 60884,1 для проверки фиксирования штырей в теле Пин штепсельной вилки отдельной станции штепсельной вилки

Прибор теста ИЭК 60884,1 для проверки фиксирования штырей в теле Пин штепсельной вилки отдельной станции штепсельной вилки

Стандарт:

Штепсельные вилки и гнезд-выходы ИЭК 60884-1 „для домочадца и подобных целей – части 1: Статья 24,10 общих требований, диаграмма 30

Стандартное описание:

Штепсельная вилка помещена на твердой стальной пластине обеспеченной с отверстиями соответствующими для штырей штепсельной вилки как показано в качестве примера в диаграмме 30.

Расстояния между центрами отверстий (например, д1 и д2) будут этими же как расстояния между центрами круга описывали вокруг площадь поперечного сечения каждого штыря в стандартном листе штепсельной вилки.

Каждое отверстие будет иметь диаметр равный к этому из круга описывало вокруг поперечное сечение штыря плюс (6 ± 0,5) мм.

Штепсельная вилка расположена на стальную пластину в такой манере это центры кругов очерчивая штыри совпадают с центрами отверстий.

Тяга п равная к максимальной силе разведения как уступано таблица 16, приложена, без рывков, на 1 минута на каждом штыре в свою очередь, в направлении продольной оси штыря.

Тяга приложена внутри шкаф топления на температуре (°К 70 ± 2), 1 х после того как штепсельная вилка будет помещена в шкафе топления.

После того как тест, штепсельная вилка будет позволен охладить вниз к температуре окружающей среды и будет подтвержено что никакой штырь не был смещен в теле штепсельной вилки больше чем 1 мм.

Образец теста: Штепсельная вилка, штырь

Параметры:

Применение:

Оно использован для испытывать твердость штепсельной вилки и штыря штепсельной вилки. Штепсельная вилка помещена на твердой стальной пластине обеспеченной с отверстиями соответствующими для штырей штепсельной вилки. Расстояние между центрами отверстий будет этим же как расстояния между центрами круга описывали вокруг площадь поперечного сечения каждого штыря в стандартном листе штепсельной вилки.

Метод теста

1. Прежде чем первая польза, потребитель если близкий друг с уместными стандартами для эффективного и свойственный используя прибор теста и завершать тест.

2. Штепсельная вилка расположена на стальную пластину в такой манере это центры кругов очерчивая штыри совпадают с центрами отверстий. После этого введите штепсельную вилку теста в гнездо в направлении продольной оси штыря. После этого, штепсельная вилка помещена в шкафе топления с температурой (°К 70 ± 2), 1 х после, сила тяги приложено внутри шкафа топления

3. Выберите зажимая приспособление согласно форме штепсельной вилки, и сделайте его твердо соединяет с штепсельной вилкой (обеспечьте что она не освободит когда приложите силу тяги)

4. Выберите вес силы тяги согласно максимальной силе разведения как уступано таблица 16 (смогите быть достигано суперпозицией), вес закрепляет в кольце струбцины, ручки с осторожностью, и не произведите взрывно напряжение.

5. Сила приложена на каждом штыре штепсельной вилки на 1 минута, после того как тест, штепсельная вилка будет позволен охладить вниз к температуре окружающей среды и будет подтвержено что смещение любого штыря штепсельной вилки в теле штепсельной вилки избыток 1 мм.

6. Завершено внимание оплаты к чистке прибора и обслуживанию гнезд после теста.

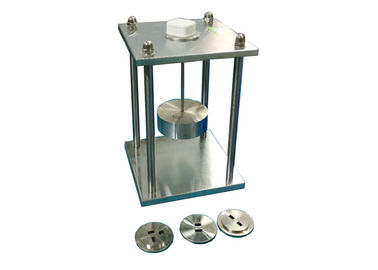

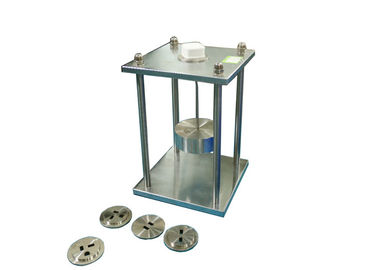

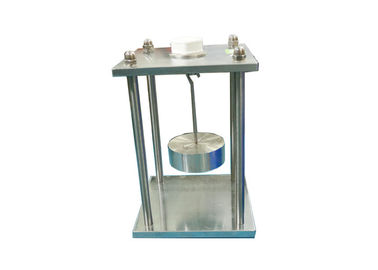

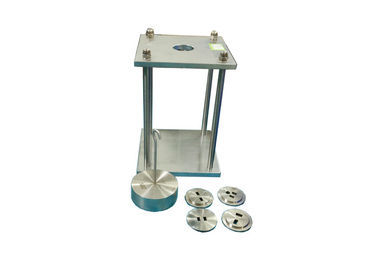

Взгляд изображения
