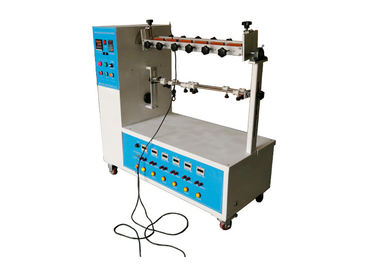

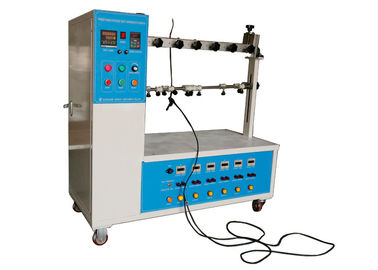

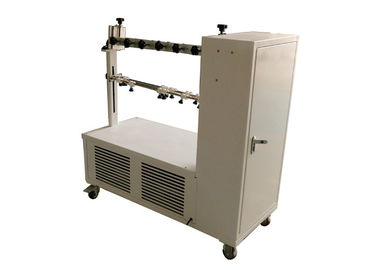

Диаграмма 21 прибор теста гибкости шнура 999999 штепсельной вилки

Диаграмма 21 прибор теста гибкости шнура 999999 штепсельной вилки

Figure 21 Plug Cord 999999 Flexibility Test Apparatus
Figure 21 Plug Cord 999999 Flexibility Test Apparatus

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: HongCe
Сертификация: Calibration certificate(cost additional)
Номер модели: ХК9919

Оплата и доставка Условия:

Количество мин заказа: 1 набор
Цена: Negotiation
Упаковывая детали: переклейка
Время доставки: 30 дней
Условия оплаты: Л/К, Т/Т
Поставка способности: 10 наборов в месяц
контакт
Подробное описание продукта
Испытательные станции: 6 станций изгибая времена: 1-999999 (регулируемый).
Изгибать тариф: 10~60 рпм (регулируемых) Весы: 10Н/20Н*6
Высокий свет:

electric socket tester

,

socket tester

Диаграмма 21 прибор ИЭК 60884-1 теста гибкости шнура штепсельной вилки с управлением кнопки 6 станций



Стандарт:

Штепсельные вилки и гнезд-выходы ИЭК 60884-1 „для домочадца и подобных целей – части 1: Статья 23,4 общих требований, диаграмма 21



Стандартное описание:

Штепсельные вилки Нон-ревирабле и нон-ревирабле портативные гнезд-выходы будут конструированы в такой манере это гибкий кабель защищен против чрезмерного гнущ где он входит в аксессуар.



Обеспеченные предохранители для этой цели будут изолируя материала и зафиксируют в надежном образе.



Соответствие проверено осмотром и изгибая тестом сделанным посредством прибора как показано в диаграмме 21.



Тест сделан на новых образцах.

Образец зафиксирован к осциллируя члену прибора так, что, когда он на середине своего перемещения, ось гибкого кабеля, где она входит в образец, будет вертикальная и проходит через ось колебаний.



Образцы с плоскими шнурами установлены так, что главная ось раздела будет параллельна к оси колебаний.



Аксессуар будет зафиксирован в приборе теста следующим образом:

– штепсельные вилки: штырями;

– портативные гнезд-выходы: на расстоянии 4 мм к 5 мм в направлении гибкого кабеля, от стороны захвата; штепсельная вилка теста имея максимальные размеры будет введена в портативный гнезд-выход во время теста.



Аксессуар, изменением расстояния между фиксируя расположенной частью осциллируя члена и осью колебаний, так, что гибкий кабель сделает минимальное боковое движение когда осциллируя член прибора теста будет двинут над своим полным перемещением.



Гибкий кабель нагружен с массой такие что приложенная сила

– 20 н для аксессуаров с гибкими кабелями имея номинальную площадь поперечного сечения превышая 0,75 мм 2;

– 10 н для других аксессуаров.



Настоящий равный к расклассифицированному течению аксессуара или следующему течению, какое бы ни низкие, пропущен через проводники:

– 16 а для аксессуаров с гибкими кабелями имея номинальная площадь поперечного сечения более большие чем 0,75 мм2;

– 10 а для аксессуаров с гибкими кабелями имея номинальную площадь поперечного сечения 0,75 мм2;

– 2,5 а для аксессуаров с гибкими кабелями имея номинальная площадь поперечного сечения более менее чем 0,75 мм2.



Напряжение тока между проводниками равно к расклассифицированному напряжению тока образца.



Осциллируя член двинут через угол 90° (45° с обеих сторон вертикали), число флексингс быть 10 000 и тариф изгибать 60/мин.



Образцы с круговыми гибкими кабелями раздела повернуты через 90° в осциллируя члене после 5 000 флексингс; образцы с плоскими гибкими кабелями только согнуты в перпендикуляре направления к самолету содержа оси проводников.



Во время изгибая теста, там будут

– никакой перерыв течения,

– никакое короткое замыкание между проводниками.



После того как тест, предохранитель, если любые, не отделится от тела а изоляция гибкого кабеля не покажет никакой знак ссадины или носки; сломленные стренги проводников не проколют изоляцию до сих пор о быть доступны.



Применение:

Этот прибор использован для теста изгибая свойства нон-ревирабле штепсельных вилок (терминалов) и нон-ревирабле портативные гнезд-выходы, проверяют прочность усталости силового кабеля и куртки.



Образец теста:

Штепсельные вилки Нон-ревирабле и нон-ревирабле портативные гнезд-выходы



Особенность:

Скорость уменьшая управления мотора расшатанная сползая блочная структура для того чтобы сделать ресипрокатинг движение, левые и правые изгибая углы отрегулирована ручным масштабом, и модель экрана касания автоматического регулирования угла можно подгонять.

Тестер будет автоматическое выключение когда времена теста пресет завершили.



Параметры:

Электропитание АК220В, 60Хз
Количества испытательных станций 6, с 6 наборами струбцин
Количества изгибая времен 1-999999 (регулируемый). С 6 независимыми счетчиками соответствие к каждой станции, и общий счетчик
Тариф изгибать 10~60 рпм (регулируемых)
Изгибать углы Угол шарнирного соединения с обеих сторон для 45°, 60°, 90°
Прошивочные провода образца 6 ПКС
Весы 10Н/20Н*6 (вес УЛ113г и 284г)
Ломать индикацию Дисплей индикатора
Размеры Л*В*Х=870мм *610мм* 820мм



Механическая теория

Расшатанный блок на коробке передач уменьшения управляется электрическим двигателем для того чтобы сделать ресипрокатинг действие.



Диаграмма 21 прибор теста гибкости шнура 999999 штепсельной вилки 0
