Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Тестер выносливости двери холодильника | Электропитание: | 220В 50Хз |
|---|---|---|---|
| Стандарт: | IEC 60335-2-24, IEC 62552 | Применение: | тест двери холодильника |
| Управляйте режимом: | Привод мотора сервопривода | Вращаясь открытый близкий угол двери: | 0-90°, можно заранее поставить |
| Расстояние отверстия двери ящика: | 0-100mm, можно заранее поставить | Гарантия: | 1 год |
| Высокий свет: | Тестер выносливости двери холодильника PLC,тестер выносливости двери холодильника 360°/S |
||
0-360°/тестер выносливости двери холодильника управлением PLC s умный интегрированный
Проект теста:
Статья 22,112 IEC 60335-2-24
Двери и крышки отсеков в испытательном оборудовании приборов
22,11 2 двери и крышки отсеков в приборах с открытым космосом будут способно на быть раскрытым от внутрь.
Соответствие проверено следующим тестом.
Пустой прибор отключен от поставки, помещен на горизонтальной поддержке и выровнян в соответствии с инструкциями для установки, с рицинусами и роликами, если сколько угодно, ориентированный, отрегулированный или преграженный для предотвращения прибора от двигать. Замки, если сколько угодно, на двери или крышки выйдите открытый.
Двери и крышки закрыты на период 15 MIN.
Сила после этого приложена к пункту, соответствующему к доступному внутреннему пункту, каждых соотвествующих двери или крышки прибора, на средней точке края наиболее далеко от оси шарнира в перпендикуляре направления к самолету крышки или двери.
Сила будет приложена на тарифе не превышая 15 N/s и крышка или дверь раскроют прежде чем сила превысит N. 70.
Статья 11,2 IEC 62552, статья 11,3
Длительное испытание для дверей, крышек и ящиков
11,2 внешние двери и крышки
11.2.1 условия испытаний/подготовка
Температура окружающей среды находится между +16 °C и +32 °C.
Refrigerating прибор будет переключен.
Дверь
11.2.2 раскрывая последовательность (см. диаграмму 4)
Будут контролировать движение двери от угла 0° к углу отверстия между 5° и 15°, следовать свободным движением двери, контролируемый составлять около движения синусоидальный. Отверстие двери случится в первой четверти периода цикла.
11.2.3 закрывая последовательность (см. диаграмму 4)
Будут контролировать движение двери от угла отверстия 45° к углу между 40° и 35°, следовать свободным движением двери и своего заключения как в нормальной пользе.
Число циклов в минуту будет 10 до 25.
– Для отсеков с внутренним °C − 6 температуры t w, внешними дверями и крышками выдержит 100 000 раскрывая и заключительной деятельность без ухудшения качества которое смогло быть преюдициально к воздушно- закрепленности двери или крышки.
– Для отсеков с внутренним °C − 6 температуры t u, внешними дверями и крышками выдержит 30 000 раскрывая и заключительной деятельность без ухудшения качества которое смогло быть преюдициально к герметичности двери или крышки.
Соответствие будет проверено после процедуры использующ тест согласно статье 9.
11,3 внешние ящики
11.3.1 условия испытаний/подготовка
Температура окружающей среды находится между +16 °C и +32 °C.
Refrigerating прибор будет переключен.
Все корзины, полки и контейнеры будут нагружены в соответствии со статьей 12.
11.3.2 раскрывая последовательность (см. диаграмму 5)
Ящики будут вытягиваны вне до не позднее 15 mm к 20 mm их полностью открытой вакансии.
11.3.3 закрывая последовательность (см. диаграмму 5)
Ящики будут закрыты как в нормальной пользе изнутри 15 mm к 20 mm их полностью открытой вакансии.
Число циклов в минуту находится между 5 и 10.
– Для отсеков с внутренним °C − 6 температуры t w,
1) одиночные ящики выдержат 100 000, и
2) множественные ящики каждое выдержат 50 000,
открытие и заключительная деятельность без ухудшения качества которое смогло быть преюдициально к герметичности запечатывания ящика.
– Для отсеков с внутренним °C − 6 температуры t u, каждый ящик выдержит 30 000 раскрывая и заключительной деятельность без ухудшения качества которое смогло быть преюдициально к герметичности запечатывания ящика.
Соответствие будет проверено после процедуры использующ тест согласно статье 9.
Технические параметры:
| Окружающая среда ряда, пользы, принципа, структуры и пользы образца | |
| Образцы и ограничения | Refrigerating приборы (холодильник) |
| Цели теста | Оно использовано для испытывать жизни выносливости блокировок или проводников для дверей холодильника или ящиков для проверки надежности блокировок; также использовал для помощи других тестов для повторенного отверстия двери и закрывая деятельности, как размораживая тест и тест утечки хладоагента |
| Принцип теста | Мотор управляет манипулятором, управляющ дверью или крышкой высосанными высасывателем вакуума для того чтобы reciprocate на некоторой скорости, проверить надежность блокируя прибора. |
| Структура |
Оборудование разделено в электрический шкаф контроля (включая регулятор напряжения на зажимах), рамку и руку робота. |
| Окружающая среда деятельности |
Электропитание: AC220V±10%/50-60Hz, сила: 6KW |
| Представление | |
| Испытательная станция |
Положение действия вращающаяся дверь |
| Электрический метод контроля | Управление PLC умное интегрированное, деятельность интерфейса касания человеческ-машины 7 дюймов |
| Режим привода | Привод мотора сервопривода |
| Образец зажимая метод | Высасыватель вакуума |
| Открытая/близкая скорость двери |
Действие вращающаяся дверь: 0-360°/s (1.5m/s), можно заранее поставить |
| Вращаясь открытый близкий угол двери | 0-90°, можно заранее поставить |
| Расстояние отверстия двери ящика | 0-100mm, можно заранее поставить |
| Времена теста | 0-999999 раз, смогите быть заранее поставлено |
| Напряжение на зажимах | 0-250V, регулируемое |
| Деталь теста и процесс произведения |
1. Длительное испытание прибора блокировки двери холодильника Процесс: Высасыватель вакуума автоматический сосет дверь---- Раскройте дверь к заранее поставленному углу на заранее поставленной скорости (45°)---- близко дверь на заранее поставленной скорости---- Повторно открытый и закрыть дверь до достигаемостей времена теста 2. Длительное испытание двери ящика холодильника |
| Прибор предохранения от безопасности | |
| Сила | Предохранение от предохранения от, перегрузки и короткого замыкания утечки |
| Мотор | Перегрузка, предохранение от короткого замыкания |

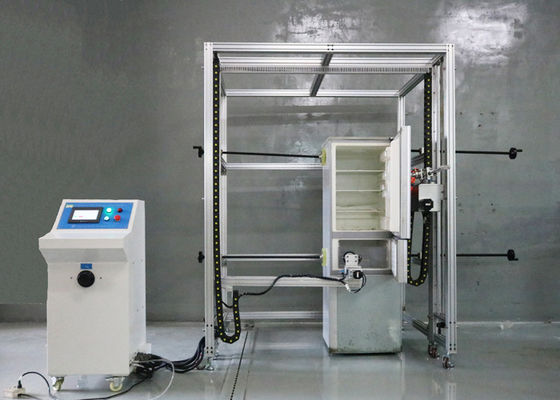

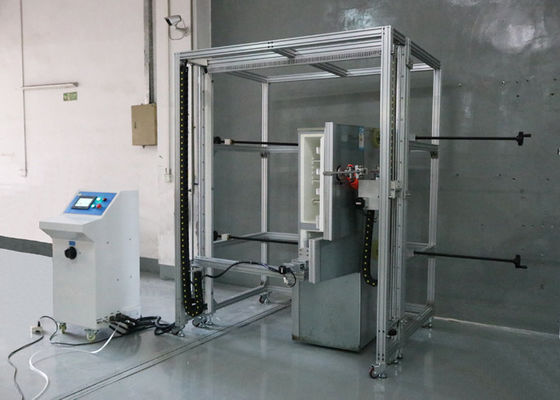

Взгляд изображения:
