Шнур питания тестера гнезда штепсельной вилки статьи 23,4 IEC 60884-1 изгибая прибор теста 6 станций

Шнур питания тестера гнезда штепсельной вилки статьи 23,4 IEC 60884-1 изгибая прибор теста 6 станций

Стандартное описание (IEC60884-1 статья 23,4):

23,4 будут конструированы штепсельные вилки Non-rewirable и non-rewirable портативные гнезд-выходы в такой манере это гибкий кабель защищен против чрезмерного гнущ где он входит в аксессуар.
Предохранители обеспечили для этой цели будут изолируя материала и зафиксируют в надежном образе.
Весны металла ПРИМЕЧАНИЯ 1 спиральные, не должны ли обнаженный или предусматриванный с изолируя материалом, быть использованы как предохранители гибкого кабеля.
Соответствие проверено осмотром и изгибая тестом сделанным посредством прибора как показано в диаграмме 21.
Тест сделан на новых образцах.                               Тестер гнезда штепсельной вилки
Образец зафиксирован к осциллируя члену прибора так, что, когда он на середине своего перемещения, ось гибкого кабеля, где она входит в образец, будет вертикальная и проходит через ось колебаний.
Образцы с плоскими шнурами установлены так, что главная ось раздела будет параллельна к оси колебаний.
Аксессуар будет зафиксирован в приборе теста следующим образом:
– штепсельные вилки: штырями;                 Тестер гнезда штепсельной вилки
– портативные гнезд-выходы: на расстоянии 4 mm к 5 mm в направлении гибкого кабеля, от стороны захвата; штепсельная вилка теста имея максимальные размеры будет введена в портативный гнезд-выход во время теста.
Аксессуар, изменением расстояния между фиксируя расположенной частью осциллируя члена и осью колебаний, так, что гибкий кабель сделает минимальное боковое движение когда осциллируя член прибора теста будет двинут над своим полным перемещением.
ПРИМЕЧАНИЕ 2 иметь возможность легко находить экспериментом положение установки с минимальным боковым движением гибкого кабеля во время теста, изгибая прибор должно быть построено в такой манере это различные поддержки для аксессуаров установленных на осциллируя члене можно охотно отрегулировать.                                                                  Тестер гнезда штепсельной вилки
ПРИМЕЧАНИЕ 3 порекомендованы, что имеет прибор (например, слот или штырь) для того чтобы увидеть делает ли гибкий кабель минимальное боковое движение.
Гибкий кабель нагружен с массовым такие которые приложенная сила
– 20 n для аксессуаров с гибкими кабелями имея номинальную площадь поперечного сечения превышая 0,75 mm2;
– 10 n для других аксессуаров.
Настоящий равный к расклассифицированному течению аксессуара или следующему течению, какое бы ни низкие, пропущен через проводники:
– 16 a для аксессуаров с гибкими кабелями имея номинальная площадь поперечного сечения более большие чем 0,75 mm2;
– 10 a для аксессуаров с гибкими кабелями имея номинальную площадь поперечного сечения 0,75 mm2;
– 2,5 a для аксессуаров с гибкими кабелями имея номинальная площадь поперечного сечения более менее чем 0,75 mm2.
Напряжение тока между проводниками равно к расклассифицированному напряжению тока образца.
Осциллируя член двинут через угол 90° (45° с обеих сторон вертикали), число flexings быть 10 000 и тариф изгибать 60/min.
Изгибать ПРИМЕЧАНИЯ 4 a одно движение, также вперед или назад.
Образцы с круговыми гибкими кабелями раздела повернуты через 90° в осциллируя члене после 5 000 flexings; образцы с плоскими гибкими кабелями только согнуты в перпендикуляре направления к самолету содержа оси проводников.
Во время изгибая теста, там будут
– отсутствие перерыва течения,
– отсутствие короткого замыкания между проводниками.
ПРИМЕЧАНИЕ 5 короткое замыкание между проводниками гибкого кабеля
рассмотренный, что произошло если течение достигает
равный значения к дважды течению теста аксессуара.
После теста, предохранитель, если сколько угодно, не отделится от тела и изоляция гибкого кабеля не покажет никакой знак ссадины или носки; сломанные стренги проводников не проколют изоляцию до сих пор о быть доступны.

Внедрение продукции:

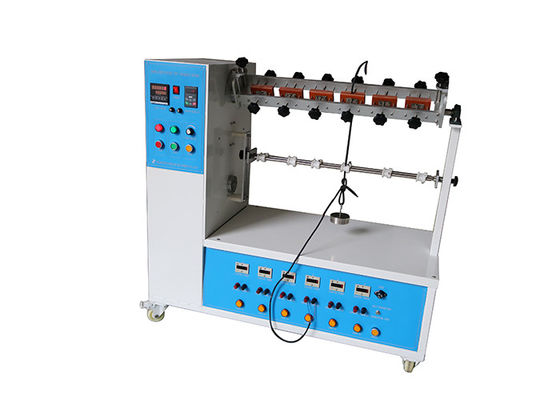

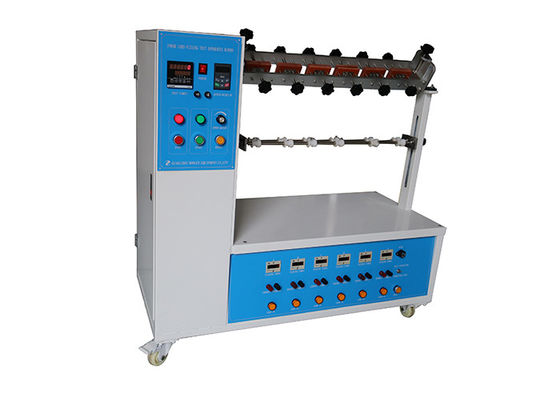

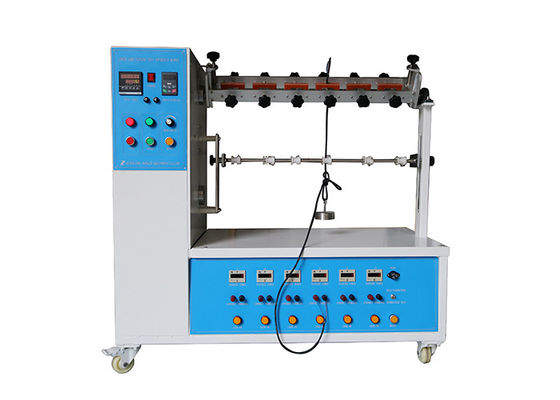

Прибор теста гибкости шнура штепсельной вилки конструирован и изготовлен согласно стандартному требованию диаграммы 21 IEC 60884-1, которая использована для обработки пробы на изгиб для шнура питания не rewirable штепсельных вилок, приборов и подобных электроприборов (электрических инструментов).

Прибор можно заранее поставить времена теста (до 999999), оно может унести тест и высчитать чисел тестов автоматически. Когда времена теста достигнут к заданному значению, система выключит автоматически и завершение сигнализирует звук. Как только прибор теста соединяется с внешней нагрузкой, его можно использовать для обработки теста с нагрузкой.                                              Тестер гнезда штепсельной вилки

Стандарт: IEC 60884-1 2013 статей 23,4 и диаграмма 21, UL817, VDE0620

Применение: Этот прибор использован для теста изгибая свойства non-rewirable штепсельных вилок (терминалов) и non-rewirable портативные гнезд-выходы, проверяют прочность усталости силового кабеля и куртки.

Образец теста: Штепсельные вилки Non-rewirable и non-rewirable портативные гнезд-выходы

Особенность: Скорость уменьшая управления мотора расшатанная сползая блочная структура для того чтобы сделать reciprocating движение, левые и правые изгибая углы отрегулирована ручным масштабом, и модель экрана касания автоматического регулирования угла можно подгонять.

Тестер будет автоматическое выключение когда заранее поставленные времена теста завершили.

Параметры:

1. Электропитание: AC220V 50Hz
2. Изгибать угол: Угол шарнирного соединения с обеих сторон для 45°, 60°, или 90°. Регулируемый
3. Изгибать тариф: 10~60rpm (преобразование частоты), дефолт 60 раз /min
4. Весы: 20N, 10N. 6 по каждому (весы 113g и 284g UL можно подгонять)
5. Испытательная станция: 6 станций, с 6 наборами прибора струбцины
6. Времена теста: один общий счетчик, 6 индивидуальных счетчиков. заранее поставленное 0~999999
7. Механическая теория: Расшатанный блок на коробке передач уменьшения управляется электрическим двигателем для того чтобы сделать reciprocating действие.
8. Индикатор шнура сломленный: Красный свет указания Φ25
