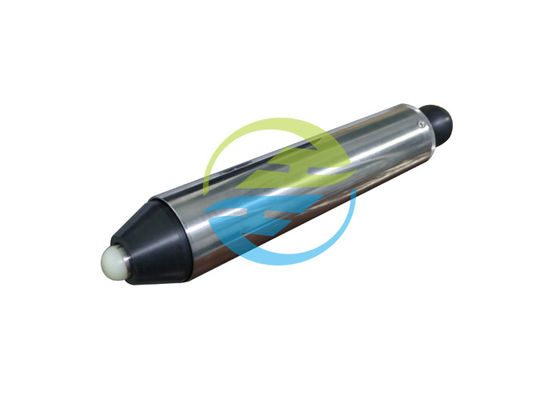

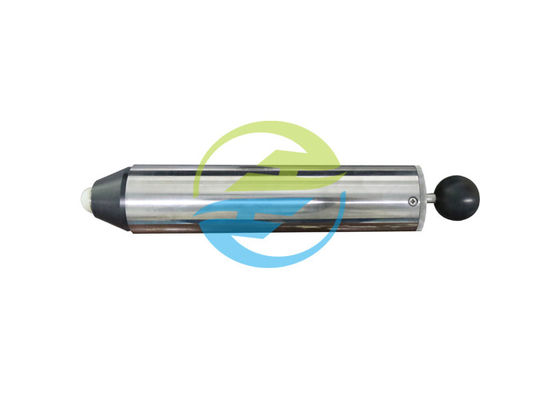

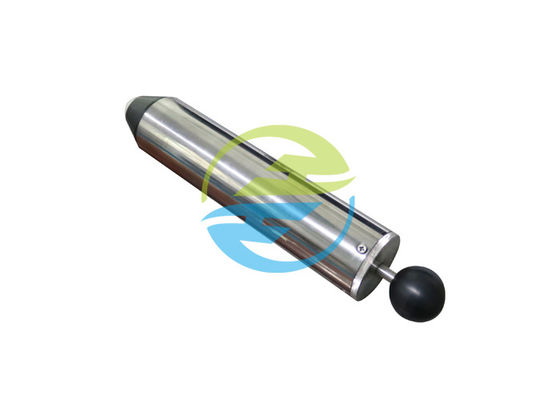

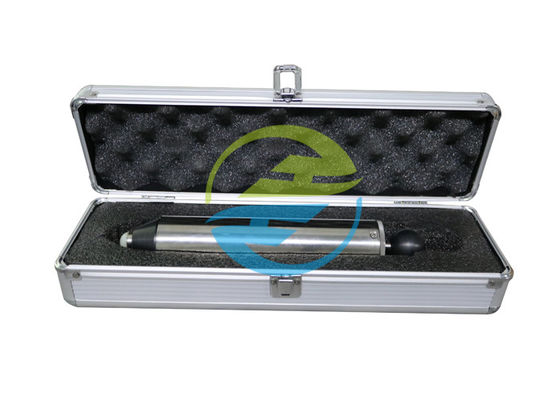

Машина испытания удара IEC 60068-2-75 - управляемый весной молоток удара 1J

Машина испытания удара IEC 60068-2-75 - управляемый весной молоток удара 1J

Пример прибора теста молотка весны
На диаграмму E.1 показано пример прибора теста молотка весны исполняя со статьей 5, для энергий не превышая 1 J. Масса собрания тела G. 1250 ± 10 g. Баба молота зафиксирована к ручке молота в такой манере это расстояние от своей подсказки к самолету удара (самолета усекания конуса), когда поразительный элемент на пункте отпуска, имеет приблизительно значение показанное для обжатия весны в таблице E.1.                     Машина удара испытывая

Конус имеет массу приблизительно 60 g и весна конуса такое что она прилагает силу приблизительно 5 n когда челюсти отпуска на пункте выпускать поразительный элемент. Весны механизма отпуска отрегулированы так, что они приложат как раз достаточное давление держать челюсти отпуска во включенном положении.                                                                                          Машина удара испытывая
Прибор взведен курок путем вытягивать взводя курок ручку назад до тех пор пока челюсти отпуска не будут включать с пазом в ручке молота. Конус отпуска прибора теста нажат против предписанных положений на образце, перпендикуляра к поверхности образца. Давление медленно увеличено так, что конус двинет назад по отношению к телу прибора до тех пор пока он не будет в контакте с барами отпуска, которые после этого двигают для того чтобы привестись в действие механизм отпуска и позволиться молоток поразить образец.

                                                                           Машина удара испытывая

Стандарт: Тест Ehb IEC 60068-2-63, IEC 60068-2-75, IEC 60335-1, IEC 60598-1, IEC 60950, и IEC 60065

Применение: Этот прибор запланирован испытать сопротивление удара для того чтобы обстреливать, работая руку, ручку, ручку, индикаторные лампы и тени электроприбора для домочадца или подобной цели, проверить характеристику рабочое безопасности и прочность продукта.

Образец теста: Раковина, работая рука, ручка, ручка, индикаторные лампы и тени

Особенность:

1. Молоток удара составлен 3 частей:

A. Раковина. Включает снабжение жилищем, проводника элемента удара и механизм отпуска, и части зафиксированные на этих частях.

Элемент B. Удара. Включая молоток, кабель и ручку катапультирования молотка.

Конус C. Выпускать.

2. Принцип деятельности

Молоток производит энергию удара массой и движением элемента удара. Вытягивая работая ручку, отжат упорный крючок отпуска на этап отпуска элемента удара, весна молотка, когда количество обжатия другое, весна выпустит различную энергию. Для multi молотка удара энергии, поверните крышку конца для того чтобы выбрать соответствуя энергию удара. Энергия удара была откалибрирована на объекте тарировки перед доставкой.                              Машина удара испытывая

Параметры:
