Место происхождения: | Китай |
Фирменное наименование: | HongCe |
Сертификация: | Calibration certificate (cost additional) |
Номер модели: | HX9804 |
Количество мин заказа: | 1 НАБОР |
---|---|
Цена: | Negotiation |
Упаковывая детали: | переклейка |
Время доставки: | 30 дней |
Условия оплаты: | T/T |
Поставка способности: | 10 наборов в месяц |
Название продукта: | Прибор теста дорна | Вес: | 50N*3pcs |
---|---|---|---|
Механический предел: | Положение 10°and 230° | Гарантия: | 1 год |
Стандарт: | IEC60065, IEC60950 | Длина дорна: | 100mm |
Сила: | 100N, 150N | Образец теста: | Безотрывный тонкий материал листа |
Высокий свет: | Прибор теста дорна статьи 8,21,Прибор теста дорна IEC 60065 |

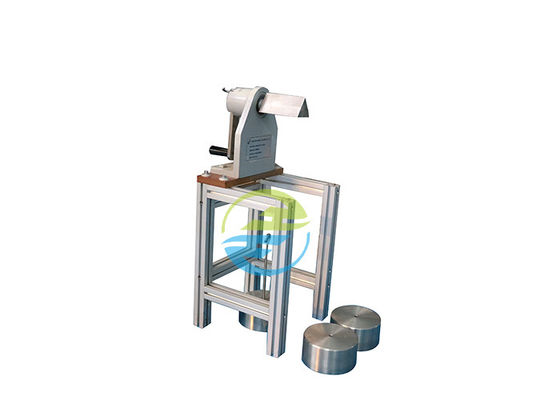

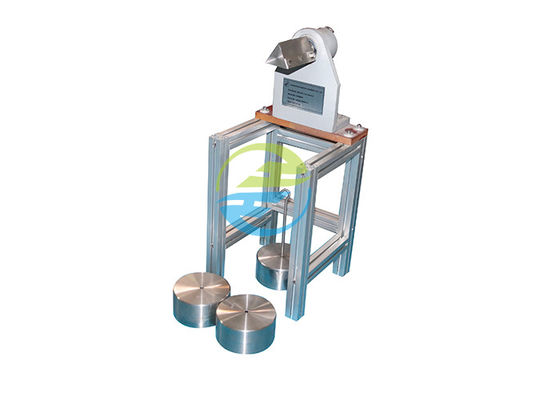

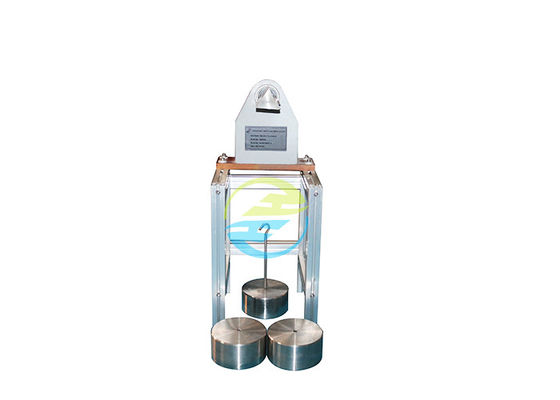

IEC60065 прибор теста дорна статьи 8,21, 10° и 230° поворачивают угол
IEC60065: Статья 2014 8,21
8,21 безотрывный тонкий материал листа исполнит с 26,3 из 61558-1:2009 IEC или со следующим:
Использованы 3 образца теста, каждый индивидуальный образец состоя из три или больше слоев безотрывного тонкого материала листа формируя УСИЛЕННУЮ ИЗОЛЯЦИЮ. Один образец одновременно зафиксирован к дорну приспособления теста (диаграммы 14) как показано в диаграмме 15.
Сила с наклоном вниз ± 10 n 150 n приложена к наружному концу образца (см. диаграмму 16),
используя соотвествующее зажимное приспособление. Дорн вращан ВРУЧНУЮ без рывков
– от первоначальной позиции (диаграммы 15) к окончательному положению (диаграмме 16) и назад;
– как выше во второй раз;
– от первоначальной позиции к окончательному положению.
Если образец ломает во время вращения, то где он зафиксирован к дорну или зажимному приспособлению, это не образовывает отказ и тест повторен на свежем образце. Если образец ломает на любом другом месте, то тест терпел неудачу.
После этот preconditioning, лист фольги металла, 0 035 mm ± 0 005 mm толстого, по крайней мере 200 mm длиной, помещен вдоль поверхности образца, вися вниз на каждой стороне дорна (см. диаграмму 16). Поверхность фольги в контакте с образцом будет проводная, не окисленная или в противном случае изолированная. Фольга расположена так, что свои края не будут чем 18 mm от краев образца (см. диаграмму 17). Фольга после этого затягивана 2 равными весами, одним на каждом конце, используя соотвествующие зажимные приспособления.
Пока дорн в своем окончательном положении, и в пределах 60's следовать окончательный располагать, тест диэлектрической прочности приложен между дорном и фольгой металла в соответствии с
10.4.2, используя напряжение тока теста 1,5 раз значения определенного в таблице 5 для УСИЛЕННОЙ ИЗОЛЯЦИИ, но меньше чем 5 kV.
Вся методика проверки повторена на других 2 образцах.
Стандарт: Подтвердите к IEC60065: статья 2014 8,21, диаграмма 14~16, IEC60950
Применение: Проверка прочности повреждения изоляции анти- для не сепарабольных тонких материалов слоя.
Образец теста: Не сепарабольный тонкий материал слоя.
Особенность: Положение набора 10°and 230°are с механическим пределом, не только обеспечить точность угла теста, но также достигнуть простой метод деятельности; вес с ушко подвесом, в случае пункта поврежден из-за слишком большой силы тяги.
Параметры:
1, вес 50N*3pcs, можно совместить для того чтобы достигнуть испытания 100N и 150N.
2, количество времен теста: 3 времени.
3, тестер выдерживая напряжения тока (опционный).
Объект теста | безотрывные тонкие листы аудио видео- приборов |
Стандарт ссылки | IEC 60950-1, IEC 61558-1 |
Тест | тест дорна |
Станция | 1 |
Весы | 50N * 3pc |
Дорн теста | Бар треугольника с подсказкой |
Поверните угол | 230° |
Времена теста | 3 времени |
Размер | 240mmx 240mmx 600mm |
Опционный | выдержите тестер напряжения тока |
