Подробная информация о продукте:
Оплата и доставка Условия:
|
| Ряд считать номер: | 1~9999 (150 раз (минута 15) по умолчанию | Тариф испытания: | (10±2) r/min |
|---|---|---|---|
| Вес: | 300г/400г/700г/900г/1400г/2000г*1 | Диаметр гирации: | 75mm |
| Высокий свет: | оборудование для испытаний прочности на растяжение,оборудование для испытаний лаборатории |
||

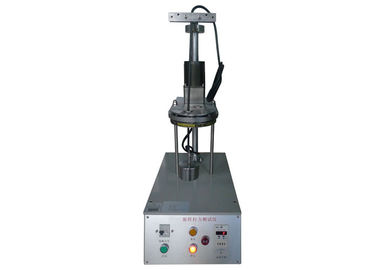

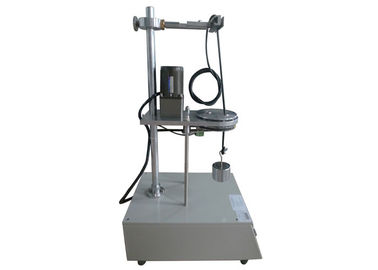

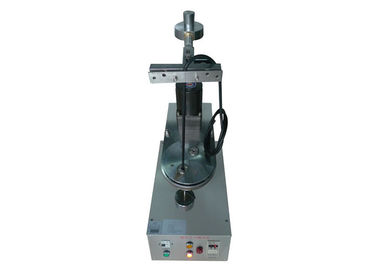

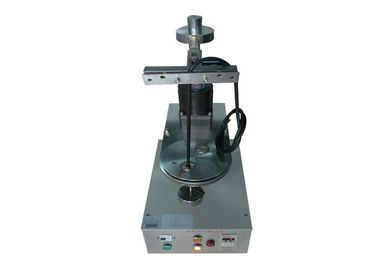

Растяжимое зажимное приспособление теста, ИЭК60884-1 диаграмма 11 машина лабораторного исследования зажимного приспособления
Применение:
Терминалы с зажимать винта так будут конструированы и будут построены что они зажимают проводников без несвоевременного повреждения к проводникам.
Прибор прибор проверки повреждения. Терминал помещен в приборе теста согласно тестеру и приспособлен с твердыми, твердыми, который сели на мель и/или гибкими проводниками, согласно стандарту сперва с самым небольшим и после этого с самой большой номинальной площадью поперечного сечения, закрепным винтом или гайками будучи затягиванным с вращающим моментом согласно стандарту.
Длина проводника теста будет 75 мм более длинна чем высота (х) определенная в стандарте.
Конец проводника пропущен через соотвествующую втулку в плите расположенной на высоту (х) под оборудованием, как уступано стандарт. Втулка расположена в плоскости горизонтальное такие что свой ось описывает круг диаметра 75 мм, концентрический с центром зажимая блока в плоскости горизонтальное; платен после этого вращан по норме (10 ± 2) р/мин.
Расстояние между ртом зажимая блока и верхней поверхностью втулки находится в пределах ±15 мм высоты определенной в стандарте. Втулка может быть смазана для предотвращения связывать, переплетать, или вращения изолированного проводника.
Масса как замечено в стандарте приостанавливана от конца проводника. Продолжительность теста составляет около 15 МИН. Во время теста, проводник ни сместит из зажимая блока ни перерыва около зажимая блока, ни проводник будет поврежден для того чтобы представить его непригодной для более дальнеишей пользы.
Технические параметры:
Электропитание: 220В 50Хз или 115В 60Хз
Ряд считать номер: 1~9999 (150 раз (минута 15) по умолчанию.
Тариф испытания: (10±2) р/мин
Вес: 300г/400г/700г/900г/1400г/2000г*1 (его можно подгонять)
Диаметр гирации: 75мм
Диаметр отверстия втулки (мм): 6,5, 9,5, 13,14.5 (его можно подгонять)
Высота (х) (мм): 260,280,300,320мм
Соответствует стандарту: ИЭК60884Фигуре11, ВДЭ0620, ИЭК60947.1 диаграмма 1
| Модель | ХК9903 | ХК9903А | ХК9903Б (2 станции) |
| Тариф теста | 10±2 РПМ | 10±2 РПМ | 9±1 РПМ |
| Диаметр гирации | 75мм | 75мм | 76мм |
| Времена теста | 0~9999 | 0~9999 | 0~9999 |
| Весы | 0,3, 0,4, 0,7, 0,9, 1,4, 2кг | 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22.7кг | 0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 11,4, 13,6, 18,2, 22,7, 27,2, 36,3, 45.4кг |
| Высота теста | 260, 280, 300, 320мм | 250~500мм | 250~500мм |
| Диаметр отверстия ферруле | 6,5, 9,5, 13, 14.5мм | 6.5~28.6мм, ПК 12 | 6.5~28.6мм, ПК 12 |
| Стандарты | ГБ2099.1, ГБ16915.1 | ГБ13140.3 | УЛ486А-Б, УЛ498 |
|
Номинальная площадь поперечного сечения проводника (² мм) |
Диаметр отверстия втулки (мм) |
Высота (мм) |
Масса для проводника (кг) |
|
0,5 |
6,5 |
260 |
0,3 |
|
0,75 |
6,5 |
260 |
0,4 |
|
1,0 |
6,5 |
260 |
0,4 |
|
1,5 |
6,5 |
260 |
0,4 |
|
2,5 |
9,5 |
280 |
0,7 |
|
4,0 |
9,5 |
280 |
0,9 |
|
6,0 |
9,5 |
280 |
1,4 |
|
10,0 |
9,5 |
280 |
2,0 |
|
16,0 |
13,0 |
300 |
2,9 |
|
25,0 |
13,0 |
300 |
4,5 |
|
35 |
14,5 |
320 |
6,8 |
|
1, высота: ±15мм. 2, если диаметр втулк-отверстия не большой достаточно, то вы можете выбрать более большое одно. |
|||
