Машина испытания удара тарировочного прибора для управляемого весной молотка удара

Машина испытания удара тарировочного прибора для управляемого весной молотка удара


Информация о продукте:

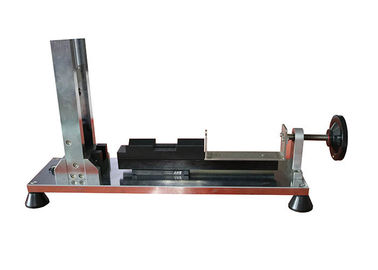

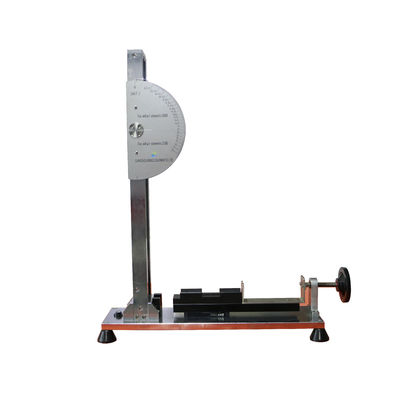

Тарировочный прибор для молотка весны конструирован и изготовленный согласно стандартным требованиям IEC60068-2-75 и GB2423.55, он использован для тарировки тестеров молотка весны между J. 0 и 2.

Потому что трудно измерить сразу для предложенной энергии откалибрированного молотка весны, принцип тарировки этого прибора путем сравнивать энергию которая высчитана массой высоты маятника и падения.

Самая высокая возможность разрешения этого прибора 0.01J. Механизм отпуска улучшен в конструкции, он может максимум уменьшить аффект вибрации на испытании когда аренда молотка весны, штанга маятника и космический подшипник сделаны из импортированной стали хорошего качества, так как улучшить точность и стабилность прибора.


Технические параметры:


Извещение и обслуживание:

вызвана штанга маятника 1.The не может иметь любое качание перед тестером молотка весны.
вызвано 2.Stop отбрасывая колесо отпуска после тестера молотка весны
окружающая среда 3.Operating: 25 ±5℃, температура 60-80%, предотвращают вибрацию.
4.Lubricant нельзя добавить на листе трением указателя, если потребность очистить, угодить использует спирт.

Процедура для тарировки молотков весны:

Принцип B.1 тарировки

Принцип этой процедуры по тарировки сравнить энергию обеспеченную молотком весны, который трудн для того чтобы измерить сразу, к энергии маятника, высчитанной от своих массы и высоты падения.

Конструкция B.2 тарировочного прибора

Собранный тарировочный прибор показан в диаграмме B.1. Отдельно от рамки, главным образом части подшипник «a», указатель «b» сопротивления, маятник «c», основание «d» отпуска и прибор «e» отпуска.

Главным образом часть тарировочного прибора маятник «c» показанный в диаграмме B.2. К нижнему концу этого маятника фиксирует стальная весна при детали показанные в диаграмме B.3. Весна стали весны, не требующ никакого специального обращения, и твердо зафиксирована к маятнику «c».

На диаграмму B.4 показано некоторые части на большом диапазоне

Она должна быть замечена что эта весны конструирован для калибрируя молотков весны имея характеристики как определено в таблицей 1 для значений энергии равных к или меньш чем 1 J. Для калибрируя молотков весны имея характеристики как определено для 2 j, весне маятника калибрационного прибора было бы нужно быть различной конструкции.

Для того чтобы получить соответствующие характеристики трением указателя, часть толщиной сплетенной ткани помещена между поверхностями металла подшипника, будучи согнутой проводами рояля в такой манере это малое усилие приложено против ткани.

Потому что прибор отпуска извлекается во время тарировки тарировочного прибора, прибор отпуска зафиксирован к основанию отпуска посредством винтов.

Метод B.3 тарировки тарировочного прибора

Тарировка тарировочного прибора произведена эффект путем использование элемента «g» тарировки поразительного принятого от весн-молотка, как показано в диаграмме B.5. Перед тарировкой, прибор отпуска извлекается от тарировочного прибора.

Элемент тарировки поразительный суспендировать 4 linen резьбами «h» от расположенных точек подвеса в плоскости горизонтальное, 2000 mm выше пункт контакта между маятником и элементом тарировки поразительным когда latter в своем нейтральном положении. Элемент тарировки поразительный позволен отбросить против маятника и пункт контакта под динамическими условиями, указывает «k», будет не больше чем 1 mm под пунктом контакта в нейтральном положении. Точки подвеса после этого подняты над расстоянием равным к разнице между обеими точками соприкосновения.

Когда система подвеса будет отрегулирована, ось элемента «g» тарировки поразительного будет под прямым углом к поверхности удара маятника «c» и элемент тарировки поразительный будет горизонтальн в момент удара.

Когда элемент тарировки поразительный в своем нейтральном положении, тарировочный прибор помещен так, что пункт «k» будет расположен точно на головку элемента тарировки поразительного.

Для того чтобы получить надежные результаты, тарировочный прибор твердо зафиксирован к массивнейшей поддержке, например к структурной части здания.

Высота падения измерена на центре силы тяжести элемента тарировки поразительного и измерение может быть облегчено путем использование прибора жидкостного уровня состоя из 2 стеклянных ламп «j» которые соединены посредством гибкого рукава. Одна из стеклянных ламп фикчирована и при условии с маштабом «я».

Элемент тарировки поразительный может держаться в своем верхнем положении посредством тонкой резьбы «m» которая, поврежданный, причиняет отпуск элемента тарировки поразительного.

Для вычислять по маштабу тарировочный прибор, круг нарисован на плите маштаба, центре этого круга совпадая с подшипником маятника и своем радиусе быть таким что круг удлиняет к указателю сопротивления. На этом круге, zero пункт 0 j показанный в диаграмме B.6 маркирован на этап показанный указателем сопротивления когда latter коснут друг друга с маятником в нейтральном положении.

Тарировка сделана с энергией удара 1 j, который достиган с высотой падения 408 mm ± 1 mm, с элементом тарировки поразительным G. 250.

Пункт на плите маштаба соответствие к 1 j получен путем позволять суспендировать тарировке поразительному элементу отбросить против пункта «k» на весне маятника. После ударять маятник, элемент тарировки поразительный не двинет. Деятельность повторена хотя бы 10 времен и 1 пункт j средний индикаций указателя сопротивления.

Другие пинты маштаба после этого определены что следующим образом:

a) Прямая линия нарисована через центр круга и 0 пунктов j;

b) Ортогональная проекция 1 пункта j на этой линии показана p;

c) Расстояние между пунктами 0 j и p разделено в 10 равных частей;

d) Через каждую точку деления, линия нарисованный перпендикуляр к линии 0 J-P;

e) Пересечения между этими линиями и кругом соответствуют к значениям энергии удара равным до 0,1 j; 0,2 J; до 0,9 J.

Такой же принцип можно использовать для удлинять маштаб за 1 пунктом j. Разделение плиты маштаба «f» показано в диаграмме B.6.

Польза B.4 тарировочного прибора

Молоток весны, котор нужно откалибрировать положен в основание отпуска и после этого управля 3 времени посредством прибора отпуска; он не будет выпущен вручную.

Для каждой деятельности, поразительный элемент молотка весны, котор нужно откалибрировать повернут в различное положение. Средняя величина 3 чтений на тарировочном приборе принята для того чтобы быть натуральной величиной энергии удара образца.
