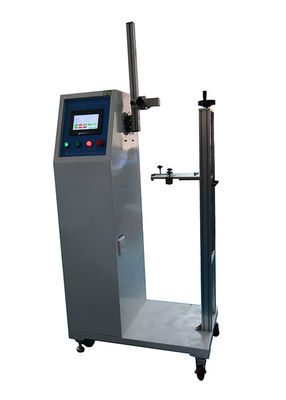

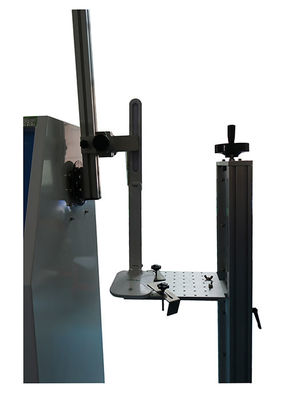

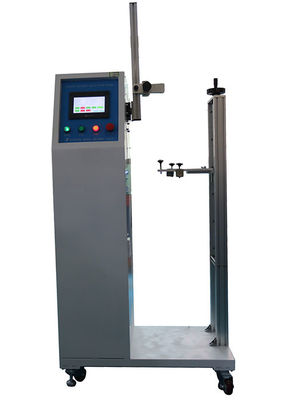

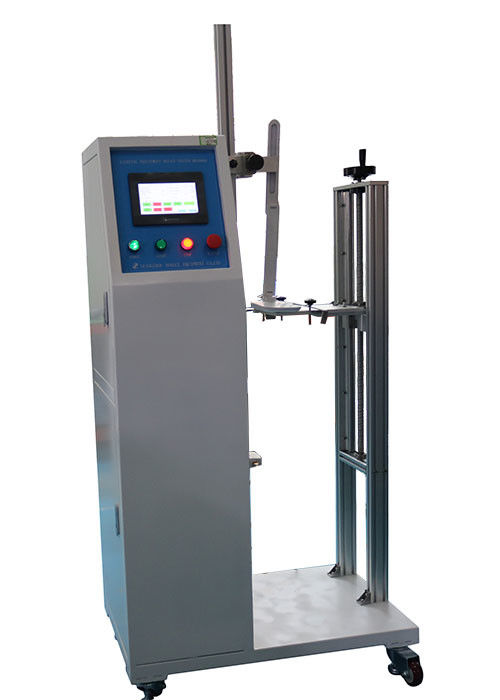

Оборудование для световых испытаний с ПЛК

Изменение внешнего вида фонарей Испытательное оборудование для контроля света Устройства регулирования IEC60598-1 R500mm

Информация о продукте:

Устройство используется для обнаружения регулирующего устройства и подтверждения положения 4 IEC60598-1.14.3.
Устройство регулировки, оборудованное соответствующим кабелем или шнуром, должно работать в соответствии со следующей таблицей.Цикл работы - это движение от одной крайности диапазона к другой и обратно в исходное положениеСкорость движения не должна приводить к значительному нагреву устройства и не должна превышать 600 циклов в час.
Для регулирующих устройств, состоящих из гибкой трубы, диапазон регулирования для этого испытания обычно составляет 135° в обоих направлениях от вертикали.если эта коррекция не может быть достигнута без применения необоснованной силы, гибкая трубка согнута только в местах, где она останется сама по себе.


Технические параметры:

1Скорость испытания может быть установлена в диапазоне от 0,1 до 10 раз / мин.

2Угол изгиба может быть установлен, диапазон колебаний вертикальных линий по обе стороны

0-180°.

3Высота центра вращения: 1200 мм.

4Максимальный радиус вращения маятника: R500mm.

5Максимальный ход натяжения: 0-650 мм.

6Угол вращения действия: 0-360°.

7. можно настроить испытательные циклы, количество циклов в диапазоне 1-999999.

8Установки могут отвечать различным образцам в пределах стандартного диапазона потребностей в испытаниях.

9Приводный двигатель: сервомотор.

10Контроллер: Мицубиши ПЛК.

11. HMI: сенсорный интерфейс.

12- Руководствующий интерфейс на английском языке, простой в эксплуатации.

13. нагрузка: с терминалами, внешне подключенная к нагрузке (нагрузка необязательна, стоимость дополнительная).

Стандартная информация:

4.11.6Электромеханические контактные системы должны выдерживать электрические напряжения, возникающие при нормальной эксплуатации.

Соответствие проверяется путем выполнения электромеханическими контактными системами 100 операций со скоростью, соответствующей практическому использованию (операция либо создает, либо разрушает контактную систему).

Испытание проводится с использованием переменного тока при номинальном напряжении, а испытательный ток должен быть в 1,25 раза выше номинального тока электрической контактной системы.Коэффициент мощности нагрузки должен быть приблизительно 0,6, если для сопротивляющих нагрузок не отмечено другое номинальное течение, в этом случае коэффициент мощности нагрузки равен единице.

Если светильник маркирован как для сопротивляющей, так и для индуктивной нагрузки, он подвергается испытаниям при коэффициентах мощности, равных 1 и 0,6.

До и после испытаний электромеханические контактные системы загружаются в 1,5 раза номинальным током, а падение напряжения через каждый контакт не должно превышать 50 мВ.

После завершения этих испытаний электромеханическая контактная система должна выдержать испытание электрической прочности, проведенное в соответствии с 10.2.

После испытания на образцах должны быть:

∙ отсутствие износа, препятствующего дальнейшему использованию;

- отсутствие ухудшения состояния ограждений или барьеров;

- отсутствие ослабления электрических или механических соединений.

Для электромеханических контактных систем механическое испытание 4.14.3 проводится одновременно с этим электрическим испытанием.

Испытание на регулирующих устройствах:
