Испытательное оборудование ИЭК, ИЭК60884 штепсельная вилка рукавов изоляции статьи 24,7 прикалывает прибор испытания на абразивное изнашивание

ИЭК60884 рукави изоляции статьи 24,7 штепсельной вилки прикалывают прибор испытания на абразивное изнашивание оборудования для испытаний ИЭК

Стандарт: ИЭК 60884-1 2013 статей 24,7 и диаграмма 28, БС1363-1 диаграмма 9

Применение: Этот прибор польза для теста прочность сопротивления ссадины рукава изоляции штырей штепсельной вилки

Образец теста: Рукав изоляции штырей штепсельной вилки

Особенность: Прибор состоит из горизонтального размещения луча и линейное движение места приспособления, при котором, концы луча с проводом диаметра 1мм коротким стальным согнуты в подковообразную голову (форму у вертикали 2 зафиксированной на луче), дно провода подковообразное часть 6мм линейная. Обжимайте хэмлине 6мм на рукаве изоляции штепсельной вилки, приводах мотора место струбцины болта установки для того чтобы сделать ресипрокатинг движение взад и вперед, проводящ испытание на абразивное изнашивание к рукаву изоляции штырей штепсельной вилки.

Параметры:

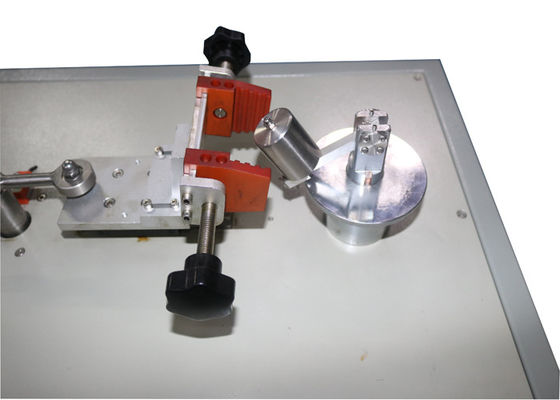

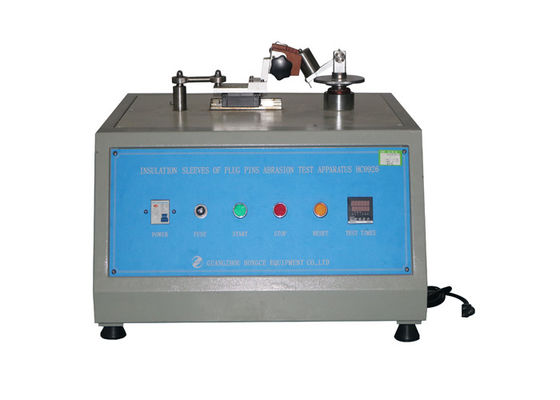

Изображение для ссылки:

Стандартное описание:

Штыри штепсельной вилки обеспеченные с изолируя рукавами подвергаются к следующему тесту посредством прибора как показано в диаграмме 28.

Прибор теста состоит из горизонтального размещанного луча .вхич сделан поворот о своем центральном пункте, длине а короткой стального провода, 1мм в диаметре и согнутый в У-форму, основание у быть прямо, твердо прикреплено, на обоих концах, до один конец луча, так, что прямая часть запроектирует под лучем и параллельна к людоеду оси ось луча.

Штепсельная вилка держится соответствующей струбциной в таком положении которое прямая часть стального провода отдыхает на ПИН штепсельной вилки, перпендикулярном к ей. Наклоны ПИН вниз под углом 10°то горизонтальное.

Луч нагружен так, что провод приложит силу 4Н на штыре.

Штепсельная вилка двинута туда-сюда в горизонтальное направление в плоскости оси луча, так, что провод протрет вперед штырь, людоед длины таким образом абрадированный штырь составляет около 9мм, чего приблизительно 7мм над изолируя рукавом, людоед номера движения 20000 (10000 в каждом направлении) и тариф деятельности 30 движений в минуту.

Тест сделан на одном штыре каждого образца.

После теста, штыри покажут никакому повреждению что может повлиять на безопасность или повредить более дальнейшую пользу штепсельной вилки, в частности, изолируя рукав не будет иметь проколы или деланный складки вверх.
