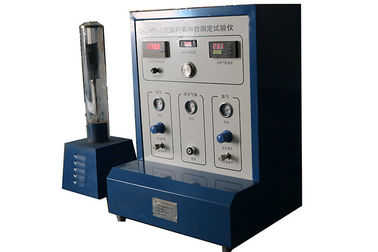

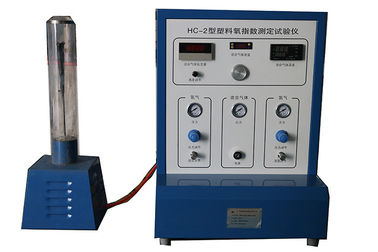

Пластиковое испытательное оборудование ИСО4589-1 метода индексов кислорода, горящая машина испытания поведения

Пластиковая машина испытания поведения испытательного оборудования ИСО4589-1 метода индексов кислорода горящая

Стандартный

Она основана на Пластмасс-определении ИСО4589-1 горящего поведения кислородом индекс-парт1: Наведение и Пластмасс-определение ИСО4589-1 горящего поведения кислородом индекс-парт1: Тест температуры окружающей среды.

Применение

Прибор соответствующий для теста сгорания индекса кислорода и образец который толщина образца чем 10.5мм может стоять чистосердечным и само-связанным в кислороде и смешанной азотом подаче под определенные условия испытаний. Место теста где поддержан минимальный индекс концентрации кислорода необходим для сгорания образца. Он также применим к образцу с материалом насыпной плотности большим чем 100кг/м однородным твердым, прокатанным материалом или материалом пены, и несколькими материалов пены насыпная плотность которых чем 100кг/м в кислороде и смешанная азотом подача под определенные условия испытаний. Полигон где поддержан минимальный индекс концентрации кислорода необходим для сгорания образца.

 Параметр

Установка

1.Усерс должно прочитать стандарт ИСО4589-1 осторожно, быть знакомо с и управить требования различных индексов теста в стандарте, понять состав оборудования, и суметь как оборудование соотвествует параметров.

В этом тесте, регулировка метода деятельности оператора и параметры имеют большее влияние на результатах теста. Тестер должен прочитать стандарт осторожно и работать строго согласно требованиям и шагам стандартного сделать тест репеатабле.

В этом тесте, регулировка метода деятельности оператора и параметры имеют большее влияние на результатах теста. Тестер должен прочитать стандарт осторожно и работать строго согласно требованиям и шагам стандартного сделать тест репеатабле.

распределительный ящик 2.Тхэ оборудования образца помещен на соответствующем операционном столе и цилиндр сгорания помещен в загерметизированной коробке с отработанным вентилятором. Коннекте цилиндр сгорания и термопара в распределительном ящике и соединение трубки нагрева электрическим током, линии соединения между охладителем полупроводника и распределительным ящиком, соединяет электропитание распределительного ящика 220В.

резиновая трубка 3.А использована для того чтобы соединить сторону низкого давления клапана сброса давления на цилиндре кислорода с интерфейсом на распределительном ящике, и связь между сторона низкого давления клапана сброса давления на цилиндре азота и интерфейсе на распределительном ящике. Пластиковая труба с случайным приложением 8ММ использована для того чтобы соединить быстрый интерфейс в распределительном ящике и под цилиндром сгорания.

4.Инсерт голова датчика температуры термопары (провода сини около 2ММ в диаметре) в небольшое отверстие в алюминиевой плите под цилиндром.

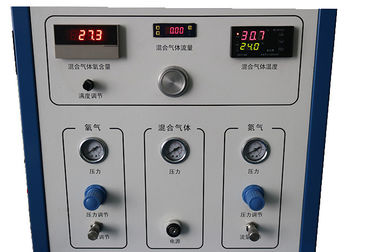

5.Вхэн электропитание оборудования повернуто дальше, работа системы датчика температуры, топления и рефрижерации автоматически, и температура ℃ ±2 ℃.Ит достигаемостей 23 цилиндра сгорания может повернуть кислород на пульте управления и отрегулировать кнопку давления редуктора давления азота, и наблюдает манометром на панели для того чтобы сделать кислород на панели и манометре 0.1МП азота.

случайным пефорированная приложением сетка плиты 6.Тхэ и металла установлена в цилиндр сгорания. К человеческим стеклянным бусинам, установите сетку металла плиты верхнего слоя пористую. Согласно образцу, который нужно испытать, выберите соотвествующее приспособление образца быть установленным на штангу поддержки, который нужно использовать.

Определение полного расхода потока смешанных газов

стандарт 7.Тхэ определяет что расход потока смешанного газа в цилиндре сгорания 40±2мм/с.

Формула для высчитывать полный расход потока смешанных газов: К=В.С

В формуле: К: расход потока в газа смеси: скорость газа с смеси: зона раздела цилиндра сгорания

Диаметр цилиндра сгорания оборудования 80 мм.

К=0.04 ² ксπкс0,04кс60кс1000=12.05±0.6Л/МИН

(если диаметр цилиндра изменяет, то полному расходу потока смеси нужно быть рассчитанным заново)

кислород 8.Адджуст регулируя ручку, делает кислород пропустить к 12.05Л/МИН под давлением 0.1МП. Показывая значение массового счетчика- расходомера 12,05. Когда температура на термометре стабилизирована на 23 ℃ ℃ ±2, показывая значение метра содержания кислорода должно быть отрегулировано до 99.8-99.9, которое могут быть отрегулированы небольшим переменным сопротивлением на таблице содержания кислорода с небольшим консервооткрывателем случайного приложения.

Путем поворачивать кислород регулируя кнопку и раскрывая азот регулируя ручку, расход потока азота может достигнуть 12,05 Л/МИН под давлением 0.1МП, т.е., показывая значение массового счетчика- расходомера 12,05. Когда температура на термометре стабилизирована на 23 ℃ ℃ ±2, значение метра содержания кислорода должно быть выражано через 0-0.1.

Рассмотрение

1. Подготовьте 15 или больше образцов согласно стандарту.

Подготовка образца

Подготовка Само-связанных образцов материалов

Используя случайный нож гантели придатка для того чтобы отрезать вне собственную личность свяжите материал которому потребности быть испытанным в 15 частей или больше с пробивая машиной или используют другие методы для того чтобы отрезать вне 15 частей материала или больше собственной личности поддержанного, который нужно использовать.

Подготовка не-собственн-связанных образцов материалов

Отрежьте образцы не-собственн-связанных материалов до 15 частей или больше из образца 140кс50мм ножницами или другими методами.

2. Выберите соотвествующее приспособление образца согласно стандарту и установите его к рамке поддержки в цилиндре сгорания.

3.Инсталл образец, покрывают стеклянную лампу, и покрывают верхний конец крышки подачи.

4. Согласно тестовой программе, газ смеси с расходом потока 12 Л/МИН, давление кислорода на пульте управления и давление азота 0,1 расхода потока МП.Тхэ кислорода и азот определен известным и неизвестным индексом кислорода образца.

Когда индексу кислорода материала знан и нужно быть подтверженным сгоранием а если известный индекс кислорода 25, согласно стандарту, длина пламени распространяя вниз, то записывает секундомером. Если распространяя время нет достаточно или пламя потушено в пути, то кислород должен быть увеличен, и азот должен быть увеличен.

Когда индекс кислорода материала неизвестен, необходимо начать с индексом кислорода 18:

Примите начальное значение содержания кислорода как 18,0, полный расход потока смешанного газа 12,05 Л/МИН. наблюдает температурой регулятора на пульте управления ли если он на 23 ℃ ℃ ±2, то температура газа смеси стабилизирован к 23 ℃ ℃ ±2, и образец воспламенен после 30 С. согласно стандарту, длина пламени распространяя вниз записан секундомером. Если распространяя время нет достаточно или пламя потушено в пути, то кислород должен быть увеличен, и азот должен быть увеличен.

5.Ит наблюдаемое ли температура индикации термометра на пульте управления на 23 ℃ ±2 ℃.иф температура ниже чем 23 ℃ ℃ ±2, кнопка топления должно быть раскрыто для того чтобы нагреть газ смеси, так, что газ смеси можно воспламенить на 23 ℃ ±2 ℃.Иф температура газа смеси 23 ℃ ℃ ±2, образец должен быть воспламенен после 30 С.

6. Сопло инициатора воспламенения витхф2мм установлено (танк бутана будет куплен потребителем). Отрегулируйте количество газа в зоне бутана и воспламените пламя сопла так, что длина пламени будет 16 ±4 мм и образец воспламенен согласно методу и времени предписанным стандартом.

7. Если образец нельзя воспламенить, увеличить подачу кислорода, или уменьшить подачу азота в то же время. Согласно требованиям стандартного, увеличивающ концентрацию кислорода смеси. Добавлен ли кислород или уменьшен, то же самое количество азота должно быть уменьшено или увеличено одновременно для обеспечения что полный расход потока смеси поддержан на 12,05 Л/МИН.

8.Бурнинг: После воспламенять, время сгорания было записано с секундомером и длина сгорания наблюдалась, и представление сгорания однократной выборки было оценено согласно стандарту.

9. Определите рост или уменшение в концентрации кислорода смешанного газа основанного на одиночном тесте, и продолжите с следующим тестом.

10. Согласно требованиям и шагам стандартного, завершите тест остальных образцов, высчитайте значение к, и согласно стандартному отклонению образца.

Диаграмма электрической схемы (прикрепленное изображение)
