Подробная информация о продукте:
Оплата и доставка Условия:
|
| Соединение 1: | 30±0.2 | Соединение 2: | 60±0.2 |
|---|---|---|---|
| Длина пальца: | 80±0.2 | Кончик пальца, который нужно озадачить: | 180±0.2 |
| Цилиндрический: | Р2±0.05 | Сферической: | Р4±0.05 |
| Высокий свет: | аудио оборудование измерения,падение испытательное оборудование |
||
Зонд б теста 9.1.1.3 статьи 60065:2014 ИЭК
Стандартный
Соответствуют статье 9.1.1.3, 13,4, тесту 60065:2014 ИЭК ИЭК 61032 зонд б, диаграмма 2, ИЭК60950 диаграмма 2А, ИЭК60884, ИЭК60335, УЛ507, и УЛ1278 диаграмма 8,4.
Применение:
Этот зонд запланирован проверить основную защиту против доступа к опасным частям. Он также использован для проверки защиты против доступа с пальцем.
Образец теста:
Части в реальном маштабе времени легко доступного приложения или механические части.
Особенность:
Этот зонд пальца теста состоит из дито, пальца, основания и изолированной ручки которая имитирует характеристики человеческой руки. Он имеет 2 передвижных соединения, которое можно изогнуть на 90°. Ориентированный на заказчика: его можно использовать для анти--электрического ударного испытания оборудованный с плугабле штепсельными вилками банана и соединителем амфенол в конце ручки, или использованный для теста предохранения от приложения когда открытое продетое нитку отверстие М6 в конце ручки (соединенной с силомером тяги и нажима).
Параметры (мм):
| Модель | ХТ-И02 | ХТ-И02А | ХТ-И02Б | ХТ-И02Т |
| Имя | Стандартный палец теста | Круговой палец теста дефлектора | Большой палец теста дефлектора | Стандартный палец теста с силой |
| Соединение 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| Соединение 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| Длина пальца | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| Кончик пальца, который нужно озадачить | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| Цилиндрический | Р2±0.05 | Р2±0.05 | Р2±0.05 | Р2±0.05 |
| Сферически | Р4±0.05 | Р4±0.05 | Р4±0.05 | Р4±0.05 |
| Угол наклона вырезывания кончика пальца | ′ 37о 0 -10 | ′ 37о 0 -10 | ′ 37о 0 -10 | ′ 37о 0 -10 |
| Конусность кончика пальца | ′ 14 о 0 -10 | ′ 14 о 0 -10 | ′ 14 о 0 -10 | ′ 14 о 0 -10 |
| Диаметр пальца теста | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| Диаметр раздела А-А | Ф50 | Ф50 | ---- | Ф50 |
| Ширина раздела А-А | 20±0.2 | ---- | ---- | 20±0.2 |
| Диаметр дефлектора | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| Толщина дефлектора | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| Сила | ---- | ---- | ---- | С силой 10Н, 20Н, 30Н |
| Прикладной стандарт | ИЭК61032-1 | ИЭК60335-1 | ИЭК60335-2-14 | ИЭК60529-1 |

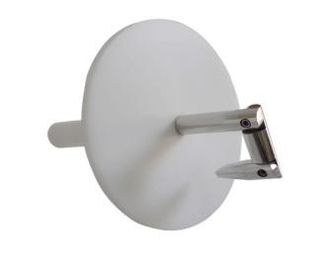

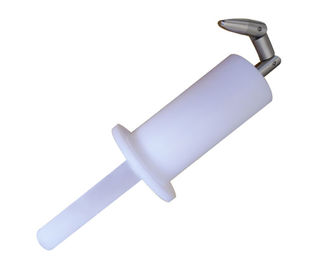

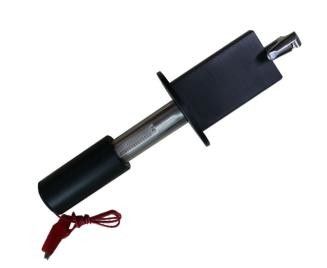

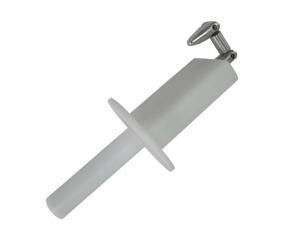

Изображение для ссылки:
