| Место происхождения: | Китай |
| Фирменное наименование: | HongCe |
| Сертификация: | Calibration certificate(cost additional) |
| Номер модели: | DC-2000 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | фанера |
| Время доставки: | 30 ДНЕЙ |
| Условия оплаты: | L / C, T / T |
| Поставка способности: | 10 комплектов в месяц |
| Сила синуса генератора вибрации: | 2000кгф (20000Н) | Диапазон изменения частот генератора вибрации: | 5~3000Хз |
|---|---|---|---|
| Эффективность усилителя силы: | ＞95 % | Диапазон изменения частот акселерометра: | 0.3-8000Хз±10% |
| Высокий свет: | аудио оборудование измерения,падение испытательное оборудование |
||
Теста данным по аудио ИЭК 60065 система испытания на вибропрочность видео- электрическая
Электрическая система испытания на вибропрочность ДК-2000
Информация о продукте:

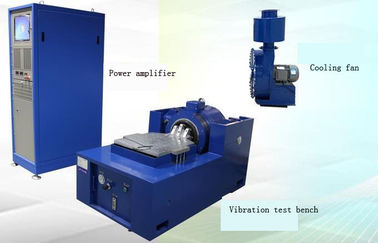

Система испытания на вибропрочность состоит из 4 частей: стенд испытания на вибропрочность, усилитель силы, регулятор и охлаждающий вентилятор.
1. Стенд испытания на вибропрочность
Принцип деятельности вибрируя таблицы:
Подпитывая проводник управляется электромагнитной силой в магнитном поле. Когда динамический круг в магнитной цепи электромагнитного вибрируя стенда передает сигнал переменного тока, возбуждающая сила произведена в магнитной цепи.
Динамический круг:
Большинств важная часть электрического вибрационного стола динамический круг, динамический круг активная система. Она управляет катушкой которая помещена в работая воздушном зазоре произведенном магнитной системой цепи, для того чтобы достигнуть свободно вверх и вниз вибраций путем подпитывать катушку привода.
Катушка возбуждения:
Катушка возбуждения электрической вибрируя таблицы разделена в верхнее возбуждение и более низкое возбуждение. 2 вместе с динамическими магнитными полями каркаса катушки 2 взаимно перпендикулярными. Катушки отрезаны друг к другу для генерации силы магнитной индукции подпитыванный, таким образом, стенд вибрации производят необходимую возбуждающую силу путем резать между динамической катушкой и возбуждением.
2. Усилитель силы
Принцип деятельности усилителя силы: трехфазный мощьности импульса изолирован трансформатором частоты силы, самец оленя отправлен в трехфазный фильтр полно-моста, и после этого электропитание ДК низко-пульсации отправлено в трансформатор Х-моста через конденсатор фильтруя, и пропуски волны напряжения тока выхода нормальный режим и дроссельная катушка единого режима, и фильтровано и выход к вибрируя таблице.
3. Контрольная часть
Наш регулятор использует рамки ДСП мира самые предварительные и алгоритм управления, трицатидвухразрядный процессор плавающей запятой 450МХз ДСП, высокопроизводительный 24 бита АДК, до динамического диапазона 130дБ, обеспечивающ надежное качество контроля. В то же время, регулятор может обеспечить вас с самым всесторонним программным модулем борьбы с вибрацией, включая: случайный, синусоидальный, классический удар, поиск и двелл резонанса, управление спектра ответа удара, синус плюс случайное, синус плюс синус, случайные плюс случайное, долгосрочное воспроизводство формы волны и другие особенности доступности. Каждый модуль функции обеспечивает основные и опционные функции, и потребитель может подгонять необходимые функции как нужно.
(Вышеуказанные блоки можно построить в коробку усилителя силы для общей деятельности или могут быть помещены отдельно)
4. Вертикальный Кунтертоп расширения
Параметры:
| Генератор вибрации (ДК-2000) | |
| Сила синуса | 2000кгф (20000Н) |
| Случайная сила | 2000кгф (20000Н) |
| Сила удара | 4000кгф (40000Н) |
| Диапазон изменения частот | 5~3000Хз |
| Непрерывное смещение (амплитуда) | 0-51мм, пресет |
| Частота изоляции вибрации | 2.5Хз |
| Частота уровня одного резонирующая | 2600±5%Хз |
| Винт Кунтертоп | 17*М10 |
| Утечка магнитного потока | <1mt> |
| Максимальная скорость | 2м/с |
| Максимальное ускорение | 980м/с2 (100г) |
| Соответствующая масса двигающих частей | 20кг |
| Динамический диаметр катушки | Φ280мм |
| Максимальн Загрузка | 300Кг |
| Вес | 2695кг |
| Усилитель силы переключения (КА-21) | |
| Выход усилителя | 21КВА |
| Напряжение тока требуемой производительности | 120Врмс |
| Отношение сигнал-шум | >65дБ |
| Эффективность усилителя силы | >95% |
| Предохранение от системы | Предохранение от температуры, предохранение от сверх-смещения, предохранение от перенапряжения, предохранение от перегрузок по току, предохранение от недонапряжения, внешняя защита, предохранение от недостатка логики |
| Размеры | 1800*900*800мм |
| Вес | 450кг |
| Вертикальный Кунтертоп расширения (ТБ-1010) | |
| Размер таблицы | 1000мм×1000мм |
| Вес таблицы | 60кг |
| Самая высокая частота | 200Хз |
| Ровная таблица (С-1010) опционная | |
| Размер таблицы | 1000мм×1000мм |
| Вес таблицы | 60кг |
| Самая высокая частота | 200Хз |
| Компьютер и родственные аксессуары | |
| Хозяин | Леново |
| Монитор | Подгонянный согласно сдержанному положению электрической камеры |
| Вентилятор (ФДЖ-2000) | |
| Сила вентилятора | 7.5КВ |
| Том воздуха | 0.71М3/с |
| Давление ветра | 3.5Кпа |
| Размеры | 500*300*200мм |
| Длина трубопровода | 4м |
| Вес | 140кг |
| Акселерометр (ДЖФ) | |
| Чувствительность | 150пк/г |
| Диапазон изменения частот | 0.3-8000Хз±10% |
| Измеряя ряд | 2000г |
| Сопротивление удара | 2500г |
| Длина линии | 5м |
| Рабочая температура | -40-150℃ |
| Вес | 35Грам |
| Метод установки | М5 |
