ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему

ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему

  • ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему
  • ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему
  • ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему
  • ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему
ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HongCe
Сертификация: calibration certificate (cost optional )
Номер модели: ХК1504
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Negotiatable
Упаковывая детали: фанера
Время доставки: 45days
Условия оплаты: T/T
Поставка способности: 10 УСТАНОВЛЕННЫХ /month
контакт
Подробное описание продукта
Испытайте образец: Балластед собственной личностью переключатели лампы 250в Значение напряжения тока цифров: 0 | 300В
Степень загрузки мощностей: 3 - 40 раз Значение силы цифров: 0~9КВ
Канал выхода: Канал 3 Станция: 3 станции независимого теста
Высокий свет:

Светлое оборудование для испытаний

,

испытание люминера

Собственная личность управлением 250в ПЛК Балластед переключатели длительное испытание лампы и коробка нагрузки интегрировала испытательную систему



Стандарт: ИЭК60669-1: 2017 статья 19,3 и ИЭК60669-2-1: статья 2015 19,109



Технические параметры:

Деталь Содержание
Сила Одиночная фаза с землей АК220В±5%/50Хз
Умная промышленная система управления

ИПК: ИПК-810Э

Программное обеспечение конфигурации: Э5

Осциллограф: Тектроникс или Агилент

Модуль приема: множественный

  • , ВДХ=600*500*1450мм,

поверхностный электростатический распылять порошка

Переключите тестер выносливости

Станция: 3 станции независимого теста

Система управления: 7 мотор сервопривода экрана касания +ПЛК+ ЛКД цвета дюйма, она имеет интерфейс связи, который удобен для онлайн пользы или сообщения с другими приборами (как различные нагрузки), включающ сбор данных и статистику.

Ход теста: 0.1~100мм, можно заранее поставить

Скорость теста: 0.1~200мм/с, можно заранее поставить

Включено-выключено время: период "ОН" будет (25+5 0) % полного цикла и период "ОФФ " (750 -5) %, 0.1~99.9 можно заранее поставить

Степень загрузки мощностей: 3 - 40 раз смогите быть установлено, связанный с ходом теста, скоростью теста и включено-выключено установкой времени

Обнаружение сигнала тревоги: Встроенная цепь обнаружения, когда обнаружены, что будет неправомочный, продукт слышный и визуальный сигнал тревоги, и подсказки текста:

1)Когда переключатель скреплен, непрерывная кондукция происходит;

2)Когда удар током горит вне, его нельзя соединиться;

3)Когда отсчет приезжает.

Порт соединения нагрузки: различные испытательные нагрузки можно подключить как необходимы, как нагрузка лампы накаливания вольфрама, внешне балластед нагрузка лампы, нагрузка ТВ, индуктивная нагрузка, емкостная нагрузка, нагрузка мотора и так далее.

Размер: В1250мм×Д650мм×Х1150мм;

Вес: 100кг.

Само-балластед коробка нагрузки лампы

Значение напряжения тока цифров: Ряд 0 | 300В, точность 0,5,

Значение силы цифров: 0~9КВ, точность 0,5

Канал выхода: канал 3 (2 канала 250В и другой канал 400В)

Переключите расклассифицированное напряжение тока: 250В |, ввод напряжения регулируем, все параметры оператинг установлен на 250В~, включая в, явыступает, И2 т, и формы волны течения инруш.

Расклассифицированное настоящее 10А, 13А, 16А, 20А 4 опционное

Каждый прибор обеспечивает заключительный механизм управления (функцию «тарировки» экрана касания отборную), еач тиме в кондукции угла 90 градусов, эту функцию можно использовать для начальных тарировки оборудования и проверки измерения.

С длиной дальше длинным с функции защиты, время защиты 1 | 99С можно заранее поставить, предохранение от сигнала тревоги выключения.




Принцип испытания:

ИЭК60669-1: 2017 и ИЭК60669-2-1: 2015, только для переключателей с расклассифицированным напряжением тока 250В.

Цепь коробки нагрузки будет в соответствии с диаграммой 12б и клаузе19.3, с мостом выпрямителя тока и конденсатором.

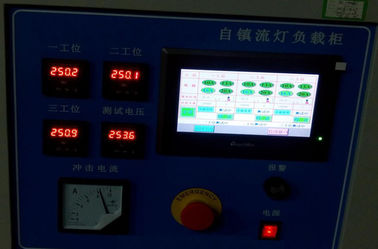

ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему 0

Дисплей прибора: Метр и вольтметр силы на приборе для контролировать.

ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему 1



Метод калибровки:

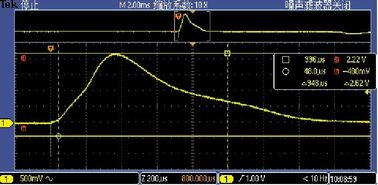

Процесс и метод калибровки ручного теста: образец переключателя подключен с выходным терминалом коробки нагрузки, осциллограф подключен с портом тарировки, и 0,2 уровня стандартный резистор (значение сопротивления 0,01 ома) соединян последовательно к цепи переключателя, и напряжению тока через стандартный резистор прочитан осциллографом, формулой разделять напряжение тока сопротивлением для того чтобы получить течение (И=У/Р=У/0.01=100*У), диаграмму формы волны измерения (стандартную форму волны ГБ16915.1-2014 для ссылки) следующим образом:

ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему 2

Измеренные данные скопированы к компьютеру, и попробованный сигнал напряжения тока высчитан программным обеспечением Экссел. Разделите напряжение тока сопротивлением забора (0,01 омами) для того чтобы получить измеренную текущую стоимость И=У/Р=У/0.01=100*У.

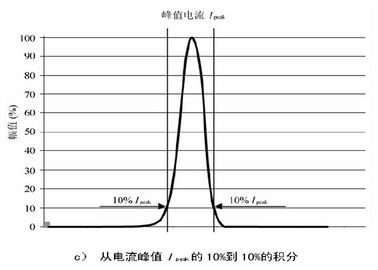

Данные по формы волны 10А-100В показаны в следующей таблице:

ПЛК контролирует тестер СИД светлый, Балластед собственной личностью выносливость переключателей лампы 250в и нагружает интегрированную испытательную систему 3

Для обеспечения последовательности и стабильности, вышеуказанные данные требуют больше чем 5 измерений (включая холодное и горячий), измеренные значения в пределах требований стандарта.



Автоматический метод теста:

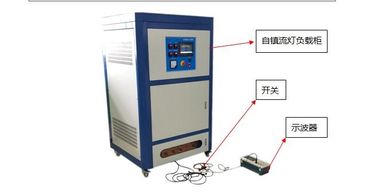

Установите образец переключателя, который нужно испытать к тестеру выносливости переключателя, так, что терминал переключателя будет подключен с само-балластед выходным терминалом коробки нагрузки лампы, и промышленная сигнальная линия компьютера (осциллограф) соединена с портом тарировки. Когда тестер выносливости переключателя соединен с манипулятором привода команды для того чтобы сделать закрытый переключатель, волна тока отправленная само-балластед коробкой нагрузки лампы повернута дальше на фазовый угол 90°, и промышленный компьютер автоматически собирает настоящийпик пиков и, И2 т, и напряжения тока в, и автоматического вычисления, сравнивающ стандартные данные, давая квалифицированное суждение отказа.
