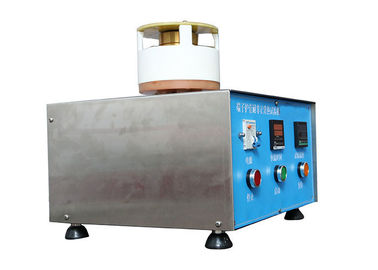

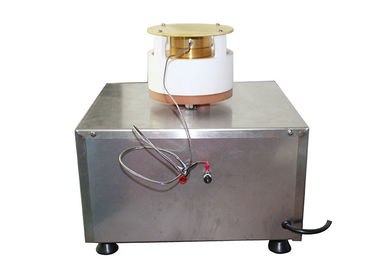

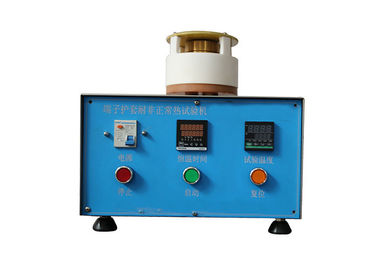

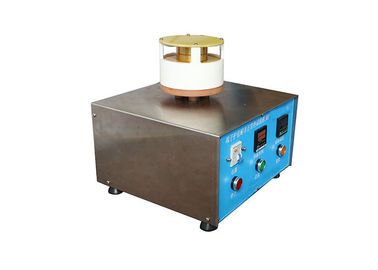

штыри штепсельной вилки тестера деятельности латунной кнопки 20мм изолируя сопротивление жары рукавов анормалное

Стандартное описание

28.1.2 образец штепсельной вилки со штырями обеспеченными с изолируя рукавами испытан посредством прибора теста как показано в диаграмме 40.

Этот прибор теста состоит из изолирующей прокладки a и части металла b: между этими 2 частями будет обеспечено воздушное пространство 3 mm и это расстояние будет получено до середины которые не повреждают циркуляцию воздуха вокруг штырей.

Лицевая поверхность изолирующей прокладки a будет кругла и плоска и имеет равный диаметра к дважды максимальному допустимому размеру стороны захвата штепсельной вилки уступанной

уместный стандартный лист.

Толщина этой изолирующей прокладки будет 5 mm.

Часть металла b будет латуни и имеет, для расстояния по крайней мере 20 mm, такая же форма как максимальный план штепсельной вилки согласно уместному стандартному листу.

Остаток этой части металла будет настолько форменн что аксессуар под тестом нагрет через его кондукцией, и передача жары к аксессуару под тестом конвекцией или радиацией уменьшена к минимуму.

Термопара будет введена на расстояние 7 mm от лицевой поверхности части металла в симметричное положение, как показано в диаграмме 40.

Размеры отверстий для штырей в части металла b будут 0,1 mm больше чем максимальные размеры штырей уступанных уместный стандартный лист и расстояния между штырями будут этими же как те уступанные уместный стандартный лист; глубина отверстий будет достаточна.

ПРИМЕЧАНИЕ 1 часть металла b можно сделать двух или больше компонентных частей, для целей чистки отверстия.

Образцы введены в прибор теста, помещенный в самом неблагоприятном горизонтальном положении, когда прибор теста достигал устойчивую температуру, измеренную посредством термопары, (°C 120 ± 5) для аксессуаров имея расклассифицированное течение 2,5 a, и (°C 180 ± 5) для аксессуаров имея более сильнотоковую оценку.

Температура поддержана на уместных значениях для H. 3.

Образцы после этого приняты вне от прибора теста и позволены охладить вниз к комнатной температуре, на которой они поддержан для по крайней мере H. 4.

Изолируя рукави штырей образцов после этого представлены тесту удара в соответствии со статьей 30 но сделаны на температуре окружающей среды, и вопросу к визуальному контролю.

ПРИМЕЧАНИЕ 2 во время визуального контроля, никакие отказы на изолируя рукавах должно быть видимо с нормальным или исправленным зрением без дополнительного увеличения, и размеры изолируя рукавов не должны изменить для того чтобы повредить защиту против случайного контакта.
