Подробная информация о продукте:
Оплата и доставка Условия:
|
| Цикл теста: | 192 цикла | Течение теста: | AC 1-99.9A |
|---|---|---|---|
| Ряд падения напряжения тока: | 0-199.9mv | Электропитание: | Ориентированный на заказчика |
| Высокий свет: | Прибор стресс-тестов IEC 60884-1,Прибор 192 стресс-тестов циклов |
||

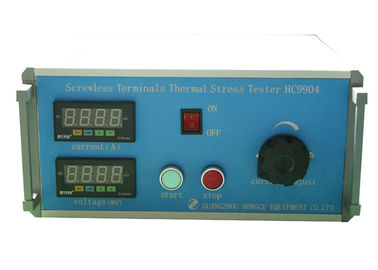

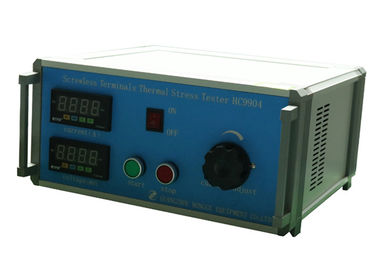

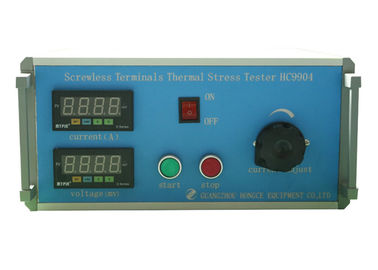

Прибор электрических и термальных стресс-тестов IEC60884-1 для терминалов Stepless Screwless регулирует течение нагрузки
Стандарт:
Штепсельные вилки и гнезд-выходы IEC 60884-1 „для домочадца и подобных целей – части 1: Статья 12.3.11 общих требований.
Соответствие проверено следующими тестами a) и b), которые унесены на 5 screwless терминалах гнезд-выходов которые не были использованы для любого другого теста.
Оба теста унесены с новыми медными проводниками.
a) Унесен тест нагружая screwless терминалы для 1 h с переменным током как замечено в таблице 10 и соединяя твердых твердых проводников 1 m длиной имея номинальную площадь поперечного сечения как замечено в такой же таблице.
Тест унесен на каждом зажимая блоке.
Таблица 10 – тест настоящий для проверки электрических и термальных стрессов в нормальной пользе для screwless терминалов
|
Расклассифицированное течение |
Течение теста |
Номинальная площадь поперечного сечения проводника mm2 |
| 10 | 15,7 | 1,5 |
| 16 | 22 | 2,5 |
Во время теста течение не пропущено через гнезд-выход, а только через терминалы.
Немедленно после этого периода, падение напряжения тока через каждый screwless терминал измерено с расклассифицированный настоящий пропускать.
Ни в коем случае напряжение тока упадет для превышения 15 mV.
Измерения сделаны через каждый screwless терминал и как можно близко к месту контакта.
Если примыкание с тыловой стороны терминала не доступно, то образцы могут адекватно быть подготовлены изготовителем; будет позабочен для влияния поведения терминалов.
Будет позабочен для обеспечения что, во время теста, включая измерения, проводники и приборы измерения не двинуты заметно.
b) Screwless терминалы уже, который подвергли к определению падения напряжения тока определенного в предыдущем тесте a) испытаны следующим образом.
Во время теста, проведен настоящий равный к текущей стоимости теста уступанной таблица 10.
Не будет двинуто все расположение теста, включая проводники, до тех пор пока не будут выполнены измерения падения напряжения тока.
Терминалы подвергаются до 192 цикла температуры, каждый цикл имея продолжительность приблизительно 1 h и унесены следующим образом:
– настоящие подачи на минута приблизительно 30;
– на более последующий период минуты приблизительно 30 отсутствие настоящих подач.
Падение напряжения тока в каждом screwless терминале определено как предписано для теста) после каждых 24 циклов температуры и после 192 циклов температуры завершите.
Ни в коем случае напряжение тока упадет для превышения 22,5 mV или дважды значение измеренное после 24th цикла, какое бы ни небольшие.
После этого теста осмотр нормальным или исправленным зрением без дополнительного увеличения не покажет никакие изменения очевидно повреждая более дальнеишую пользу как отказы, деформации или подобие.
К тому же, повторен механический тест прочности согласно 12.3.10 и все образцы выдержат этот тест.
Применение:
Польза для теста screwless терминалы выдержат электрические и термальные стрессы происходя в нормальной пользе.
Образец теста:
Терминалы Screwless
Параметры:
| Имя параметров | Данные по параметра |
| Поставка входного сигнала | AC120V±10%, 60Hz (ориентированные на заказчика) |
| Циклы теста | 192 цикла, настоящая подача для 30min, отсутствие настоящей подачи для 30min |
| Течение теста | AC 1~99.9A± (3%±1A) |
| Измерение падения напряжения тока | 0~199.9± (3%±1mv) |
