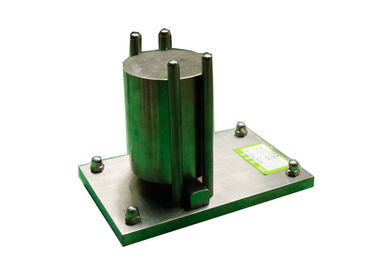

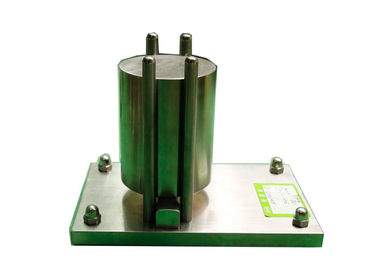

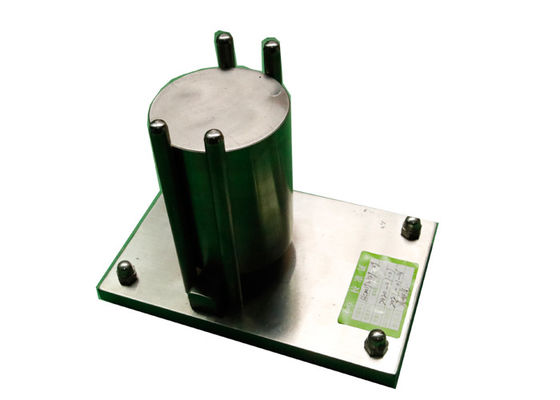

Испытательное оборудование лаборатории обжатия сопротивления жары с ИЭК60884-1 диаграммой 38

Испытательное оборудование лаборатории обжатия сопротивления жары с IEC60884-1 диаграммой 38

Стандарт:

Штепсельные вилки и гнезд-выходы IEC 60884-1 „для домочадца и подобных целей – части 1: Статья 24,19 общих требований и диаграмма 38

Стандартное описание:

Кожухи портативных гнезд-выходов подвергаются к тесту обжатия на температуре окружающей среды (°C 25 ± 5) в приборе подобном этому показанному в диаграмме 38.

Прибор состоит из 2 стальных челюстей, имеющ цилиндрическую сторону радиуса 25 mm, ширину 15 mm и длину 50 mm. Длину 50 mm можно увеличить, в зависимости от размера аксессуара, который нужно испытать.

Углы округлены с радиусом 2,5 mm.

Образцы зажаты в такой манере это передняя грань челюстей совпадает с передней гранью кожуха.

Сила приложила через челюсти (N. 20 ± 2).

После 1 минуты, и пока кожухи все еще под давлением, размеры исполнят с соотвествующим стандартным листом.

Тест повторен с образцом повернул 90°.

Применение:

Оно использовано для того чтобы испытать давлени-устойчивые свойства электрических аксессуаров и коробка устанавливать под обстоятельством быть нагретым. Это оборудование для испытаний должно быть положено в пользу с нагревая коробкой.

Особенность:

Этот прибор состоит из 2 стальных челюстей, имеющ цилиндрическую сторону радиуса 25 mm, ширину 15 mm и длину 50 mm. Длину 50 mm можно увеличить, в зависимости от размера аксессуара, который нужно испытать. Углы округлены с радиусом 2,5 mm. Образец зажат между челюстями в такой манере это эти отжимают против его в области где она сжата в нормальной пользе, оси челюстей совпадая как можно почти с центром этой области. Сила приложила через челюсти N. 20. Тест происходит в нагревая шкафе на температуре (80±2) °C.

Параметры:

1. Вес: 20N (включая двигая отжимая плиты)

2. Размер отжимая плиты: длина: 50mm, ширина: 15mm, цилиндрическая сторона: радиус 25mm, углы округлен с радиусом 2,5 mm.

3. Внутренность расстояния проводников: 50mm×15.4mm

4. Материал: нержавеющая сталь 304

Метод теста:

1. Перед первой пользой, потребитель если близкий друг с уместными стандартами для эффективного и свойственный используя прибор теста и завершать тест.

2. Согласно стандартным требованиям для pretreatment образца перед использованием.

3. Отжимая плита (небольшая) помещена между проводниками (узкой стороной), цилиндрическая сторона верхняя, образец помещен горизонтально на отжимая плите, после этого месте отжимая плита (большая) на образце и цилиндрическая сторона ухудшающаяся, в конце концов положила вес на отжимая плиту (большую), время теста 1 час.

Внимание:

Образец зажат между отжимая плитами в такой манере это эти отжимают против его в этой области где она сжата в нормальной пользе, оси плит совпадая как можно почти с центром этой области.
