Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер мощности: | 20kva | Форма волны: | СИНЭВАВЭ |
|---|---|---|---|
| ТЕЧЕНИЕ ВЫСОКОЙ ПЕРЕДАЧИ МАКСИМАЛЬНОЕ: | 55.6А | ТЕЧЕНИЕ НИЗШЕЙ ПЕРЕДАЧИ МАКСИМАЛЬНОЕ: | 27.8А |
| Напряжение: | 380V±15% | Номер участка: | Три Фаза |
| Высокий свет: | тестер iec,Испытательное оборудование лабораторного исследования |
||

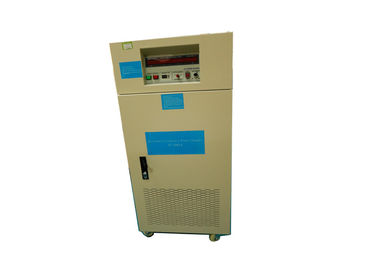

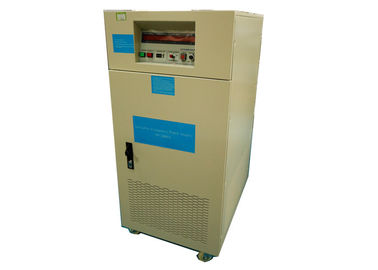

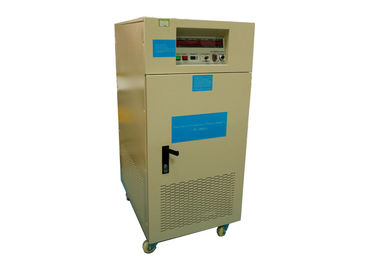

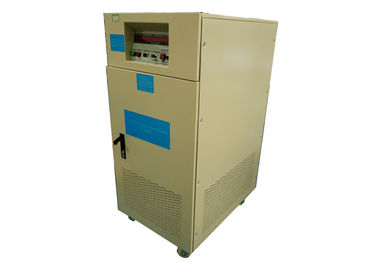

Размер мощности 20КВА экологического рассмотрения испытательного оборудования переменной частоты аудио видео-
Информация о продукте:
Этот продукт широко использован в различных полях, и обеспечивает систему решений клиента от рассмотрения силы экологического, оптимизирование электропитания коллокации нагрузки, выбора силы соответствуя, конструированного для приспособления потребностей производства, постный и эффективное, своевременное обслуживание и улучшить, может совершенно отвечать потребностямы клиентов.
Технические параметры:
| Деталь | Параметр | |
| Размер мощности | 20КВА | |
| Входной сигнал АК | ||
| Номер участка | Трехфазный | |
| Форма волны | СИНЭВАВЭ | |
| Напряжение тока | 380В±15% | |
| Ряд зыбкости частоты | 50ХЗ или 60ХЗ±15% | |
| фактор силы | ﹥0.9 | |
| Входной сигнал ДК | ||
| Номер участка | Трехфазный | |
| Форма волны | СИНЭВАВЭ | |
| Напряжение тока низшей передачи | 0-260В непрерывно регулируемое | |
| Напряжение тока высокой передачи | 0-520В непрерывно регулируемое | |
| Частота | 60ХЗ, 50ХЗ, 40-499.9ХЗ непрерывно регулируемое | |
| Стабильность частоты | ≤0.01% | |
| Течение высокой передачи максимальное (а) | 55.6А | |
| Течение низшей передачи максимальное (а) | 27.8А | |
| Все представление машины | ||
| Тариф регулировки силы | ﹤1% | |
| Тариф регулировки нагрузки | ﹤1% | |
| Искажение формы волны | ﹤2% | |
| Эффективность | ﹥90% | |
| Время на ответ | ≤2мс | |
| Фактор гребня | 3:1 | |
| Дисплей | ||
| Интерфейс дисплея | Дисплей СИД цифров | |
| Напряжение тока „ | 4 числа, цифровой вольтметр, разрешение 0.1В | |
| Настоящий | 4 числа, цифровой амперметр, разрешение 0.1А | |
| Сила | 4 число, цифровой ваттметр | |
| Частота | номер 4 чисел, цифровой метр частоты | |
Заказ объяснения слева направо, сверху донизу, и описан шаг за шагом:
1. Таблица индикации частоты выхода: Цифровой дисплей показывает частоту выхода до один десятичный разряд.
2. Таблица индикации напряжения тока выхода: Цифровой дисплей показывает значение напряжения тока выхода.
3. Таблица настоящей индикации нагрузки: Цифровой дисплей показывает выходу текущую стоимость.
4. Таблица индикатора ватта нагрузки: значение силы выхода цифрового дисплея.
5. Кнопка переключателя мощности: Кнопка начала переключателя.
6. Переключатель сброса включения питания: Отключения инвертора должные для того чтобы перегрузить или открытая цепь. Когда сигнал тревоги звучит, отожмите эту кнопку для того чтобы повторить старт.
7. Глубокий переключатель частоты: Фиксированная установка частоты 40.0-499.9ХЗ программабле (шкала).
8. Переключатель напряжения тока выхода: вторая передача 0-150В или 0-300В.
9. Стандартная кнопка утески выхода напряжения тока: 10-поворот настраивая переключатель, который можно настроить для того чтобы получить стандартное напряжение тока вам.
10. Трехфазный переключатель дисплея течения выхода: смогите показать текущую стоимость выхода каждого участка. (Только для трехфазных моделей выхода).
11. Выведите наружу всеобщее гнездо: нагрузите под 10А. (Только для однофазных инверторов 500В~5КВА)
12. СИЛА: Переключатель главной власти.
13. О/П: Переключатель нагрузки выхода.
14. Иньпут терминальный блок.
15. Блок выходного терминала.
Инструкции деятельности
1. Первый проход переключатель мощности к позиции выключить.
2. Пожалуйста проверите переключатель целостности оборудования перед использованием, и поверните дисплей кнопки различных функций для обеспечения что никакая разрыхленность.
3. Проверите если сила входного сигнала в пределах спецификаций и, то переключите переключатель главной власти к позиции включить.
4. Установите частоту выхода. Показанная частота на шкале частота выхода. Устанавливая частоту 100-числа, вам нужно отжать кнопку ОФФ/РЭСЭТ сперва.
5. Отожмите переключатель начала: Пожалуйста поверните переключатель выхода перед отжимать этот переключатель.
6. Отрегулируйте напряжение тока выхода: Отрежьте переключатель напряжения тока выхода к пожеланному положению шестерни.
(а) шестерня 0-150В ПС Ло-В: Используйте этот файл под 150В.
(б) положение 0-300В ПС шестерни ВИЧ: Используйте этот файл для 150В или больше.
7. Соедините линию входного сигнала нагрузки и включите переключатель выхода для того чтобы получить стандартное электропитание для значения показанного на каждом дисплее функции.
8. Перегружена или закорочена машина. Когда перегрузка или короткое замыкание, цепь защиты немедленно режут силу выхода, и сигналы тревоги зуммера. Пожалуйста поверните прессу нагрузки во-первых, после этого переключатель сброса (ОФФ/РЭСЭТ) для того чтобы остановить сигнал тревоги. После этого отожмите переключатель начала для начала электропитания. Проверите условие нагрузки, подтвердите что никакая ненормальность, и после этого поверните переключатель нагрузки назад дальше.
9. Отожмите ОФФ-РЭСЭТ во время деятельности для того чтобы отрезать напряжение тока выхода.
| Анормалное состояние | Решение |
| Не смогите боот | 1. ли авария электросети или не |
| Отрежьте «НФБ к» 0Н | |
| 3. Проверите шнур питания, штепсельную вилку, гнездо | |
| 4. Проверите взрыватель | |
| Частота выхода показана нормально. Но вольтметр и амперметр показывают как «0" | 1. Поверните переключатель мощности к |
| 2.Адджуст напряжение тока выхода к зеро переключателю | |
| 3. 3. отрежьте переключатель мощности к | |
| Частота выхода нормальна, но напряжение тока и амперметр показаны как «0" и звуки предупреждения. | 1. Проверите и уменьшите течение нагрузки |
| 2. Отожмите переключатель сброса | |
| 3. Ждать машину для того чтобы задержать начать | |
| 4. Ре-деятельность |
Предупреждение:
1. Инвертор имеет различные стандарты установки должные к различной емкости. Пожалуйста следовать спецификациями вашего инвертора.
Выберите соотвествующий путь связать проволокой, особенно внимание оплаты к диаметру провода исполнить с регулировками.
2. Пожалуйста обратите внимание конец входного сигнала инвертора, избегите делить переключатель с другим оборудованием и близко к голове электропитания города.
3. Подтвердите что напряжение тока электропитания входного сигнала встречает напряжение тока расклассифицированное входным сигналом инвертора.
4. Пожалуйста поверните силу связывая проволокой, и не приведитесь в действие линию огня для безопасности.
5. Пожалуйста выберите размер провода проводки согласно регулировкам электрика, и обратите внимание затягивать винта.
6. Пожалуйста используйте конструкцию О-терминала для терминала.
7. Пожалуйста обеспечьте что снабжена наземная проводка инвертора.
8. Силу входного сигнала нельзя соединиться с электропитанием выхода.
9. Компоненты полупроводника на доске внутреннего контроля впечатлительный к статическому электричеству и повреждению. Не касайтесь контрольной панели.
10. Работа оперативной среды и проводки инвертора имеет сразу удар по нормальной функции инвертора, своего срока службы и даже безопасности. Поэтому, уверена следовать вышеуказанными требованиями для установки и проводки.
