Тарировочный прибор IEC60068-2-75 для управляемого весной молотка удара

Тарировочный прибор ИЭК60068-2-75 для управляемого весной молотка удара

Детали продукта:

Соответствующ стандартным требованиям ИЭК60068-2-75 приложения б, этот прибор теста конструирован и изготовлен для тарировки молотка весны.

Стандарт: Дополнение а ИЭК 60068-2-63, дополнение б ИЭК 60068-2-75

Применение: Этот прибор запланирован проверить точность тарировочного прибора молотка весны.

Образец теста: Тарировочный прибор для управляемых весной молотков удара

Особенность: Исполните с требованием стандартных ИЭК60068-2-63 и ИЭК60068-2-75

Технические параметры:

Процедура для тарировки молотков весны

Принцип Б.1 тарировки

Принцип этой процедуры по тарировки сравнить энергию обеспеченную молотком весны, который труден для того чтобы измерить сразу, к энергии маятника, высчитанной от своих массы и высоты падения.

Конструкция Б.2 тарировочного прибора

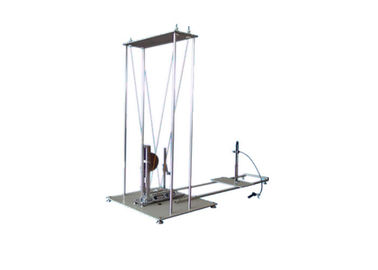

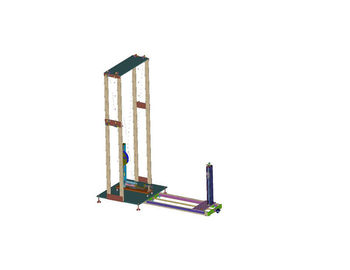

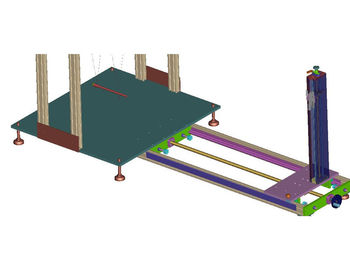

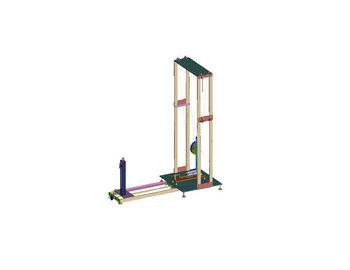

Собранный тарировочный прибор показан в диаграмме Б.1. Отдельно от рамки, основные части подшипник «а», указатель «б» сопротивления, маятник «к», основание «д» отпуска и прибор «е» отпуска.

Основная часть тарировочного прибора маятник «к» показанный в диаграмме Б.2. К нижнему концу этого маятника фиксирует стальная весна с деталями показанными в диаграмме Б.3. Весна стали весны, не требующ никакого специального обращения, и твердо зафиксирована к маятнику «к».

На диаграмму Б.4 показано некоторые части в больших масштабах

Она должна быть замечена что этой весной конструирует для калибрируя молотков весны имея характеристики как определено в таблице 1 для значений энергии равных к или меньше чем 1 Дж. Для калибрируя молотков весны имея характеристики как определено для 2 дж, весне маятника калибрационного прибора было бы нужно быть различного дизайна.

Для того чтобы получить соответствующие характеристики трением указателя, часть толстой сплетенной ткани помещена между поверхностями металла подшипника, будучи согнутой проводами рояля в такой манере это небольшая сила приложена против ткани.

Потому что прибор отпуска извлечется во время тарировки тарировочного прибора, прибор отпуска зафиксирован к основанию отпуска посредством винтов.

Метод Б.3 тарировки тарировочного прибора

Тарировка тарировочного прибора произведена эффект путем использование элемента «г» тарировки поразительного принятого от весн-молотка, как показано в диаграмме Б.5. Перед тарировкой, прибор отпуска извлечется из тарировочного прибора.

Элемент тарировки поразительный приостанавливан 4 линен потоками «х» от точек подвеса расположенных в плоскости горизонтальное, 2000 мм выше пункт контакта между маятником и элементом тарировки поразительным когда латтер в своем нейтральном положении. Элемент тарировки поразительный позволен отбросить против маятника и пункт контакта под динамическими условиями, указывает «к», будет не больше чем 1 мм под пунктом контакта в нейтральном положении. Точки подвеса после этого подняты над расстоянием равным к разнице между обеими точками соприкосновения.

Когда система подвеса будет отрегулирована, ось элемента «г» тарировки поразительного будет под прямым углом к поверхности удара маятника «к» и элемент тарировки поразительный будет горизонтален в момент удара.

Когда элемент тарировки поразительный в своем нейтральном положении, тарировочный прибор помещен так, что пункт «к» будет расположен точно на голову элемента тарировки поразительного.

Для того чтобы получить надежные результаты, тарировочный прибор твердо зафиксирован к массивной поддержке, например к структурной части здания.

Высота падения измерена в центре силы тяжести элемента тарировки поразительного и измерение может быть облегчено путем использование прибора жидкостного уровня состоя из 2 стеклянных ламп «дж» которые соединены посредством гибкого рукава. Одна из стеклянных ламп фиксирована и при условии с масштабом «я».

Элемент тарировки поразительный может держаться в своем верхнем положении посредством тонкого потока «м» который, поврежданный, причиняет отпуск элемента тарировки поразительного.

Для вычислять по макштабу тарировочный прибор, круг нарисован на плите масштаба, центре этого круга совпадая с подшипником маятника и своем радиусе быть таким что круг удлиняет к указателю сопротивления. На этом круге, зеро пункт 0 дж показанный в диаграмме Б.6 отмечен на этап показанный указателем сопротивления когда латтер коснут друг друга с маятником в нейтральном положении.

Тарировка сделана с энергией удара 1 дж, который достиган с высотой падения 408 мм ± 1 мм, с элементом тарировки поразительным Г. 250.

Пункт на плите масштаба соответствие к 1 дж получен путем позволять приостанавливанной тарировке поразительному элементу отбросить против пункта «к» на весне маятника. После ударять маятник, элемент тарировки поразительный не двинет. Деятельность повторена по крайней мере 10 раз и 1 пункт дж среднее индикаций указателя сопротивления.

Другие пинты масштаба после этого определены что следующим образом:

a) Прямая линия нарисована через центр круга и 0 пунктов дж;

b) Ортогональная проекция 1 пункта дж на этой линии показана п;

c) Расстояние между пунктами 0 дж и п разделено в 10 равных частей;

d) Через каждую точку деления, линия нарисованный перпендикуляр к линии 0 ДЖ-П;

e) Пересечения между этими линиями и кругом соответствуют значениям энергии удара равным до 0,1 дж; 0,2 дж; до 0,9 Дж.

Такой же принцип можно использовать для удлинять масштаб за 1 пунктом дж. Разделение плиты масштаба «ф» показано в диаграмме Б.6.

Польза Б.4 тарировочного прибора

Молоток весны, который нужно откалибрировать положен в основание отпуска и после этого управля три раза посредством прибора отпуска; он не будет выпущен вручную.

Для каждой деятельности, поразительный элемент молотка весны, который нужно откалибрировать повернут в различное положение. Средняя величина 3 чтений на тарировочном приборе принята для того чтобы быть натуральной величиной энергии удара образца.
