Прибор испытания морозостойкости изгибанием ручной операции для диаметра кабелей внешнего более менее чем 12.5mm

Прибор испытания морозостойкости изгибанием ручной операции для диаметра кабелей внешнего более менее чем 12.5mm

8,1 проба на изгиб на низкой температуре для изоляций
8.1.1 генерал
Этот тест запланирован вообще для ядров круглого сечения имея внешний диаметр до и включая 12,5 mm и для в форме участк ядров когда не возможно подготовить гантели.                          Оборудование для испытаний кабеля
Если требуется стандарта для типа кабеля, тест будет унесен на более больших ядрах. В противном случае, изоляция более больших ядров подвергнется к пробе на вытяжку описала в Подводн-статье 8,3.
8.1.2 забор и подготовка частей теста
Каждое ядр, который нужно испытать будет представлено 2 образцами соответствующей длины. После удаления заволакиваний, если сколько угодно, образцы будут использованы как части теста.                         Оборудование для испытаний кабеля
8.1.3 прибор
Прибор порекомендовал для этого теста представлен в диаграмме 1, страница 20, с объяснениями. Он состоит существенно одного вращаясь дорна и направляя приборов для частей теста.                        Оборудование для испытаний кабеля
Другой прибор одно-дорна, существенно соответствующий до одно представленное в диаграмме 1, может также быть использован.

Прибор будет держаться в соответствующем шкафе низкой температуры перед и в течение тестом.

Стандарт: IEC60811-1-4 статья 8,1 и 8,2, общие методы теста для изолировать и обшивать материалы электрической и оптически кабел-части 1-4: Методы для общего применение-теста на низкой температуре.

Применение: Этот тест запланирован вообще для кабелей с общим диаметром до и включая 12,5 mm, или для плоских кабелей, размера главной оси до и включая 20 mm.                       Оборудование для испытаний кабеля

Образец теста: Кабели с общим диаметром до и включая 12,5 mm, или для плоских кабелей, размера главной оси до и включая 20 mm.

Особенность: Сделанный из нержавеющей стали, 2 станции, оборудуют с выдвинутой ручкой которую можно соединиться со снаружи камеры низкой температуры.

Параметры:

Станция: 2

Диаметр образцов: Φ2.5mm ~12.5mm                        Оборудование для испытаний кабеля

Число поворотов: 2 до 10 поворота, и число поворотов будут как замечено в следующей таблице:

Условие испытаний: Диаметр дорна находится между 4 и 5 раз диаметром из части теста. Стандарт оборудует с дорном: Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37.5mm

Скорость вращения: 5S/поворот, ручной контроль                       Оборудование для испытаний кабеля

Диаметр трубы: Ф3.5, Ф6, Ф10, Ф12, Ф16mm, каждая из 2 частей

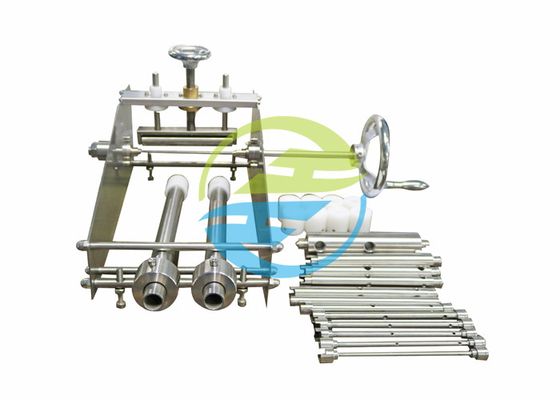

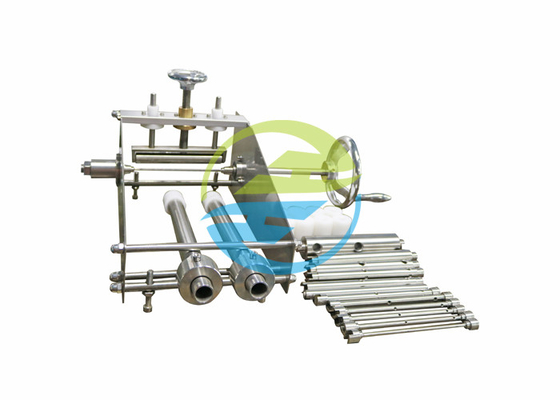

Изображение для ссылки:
