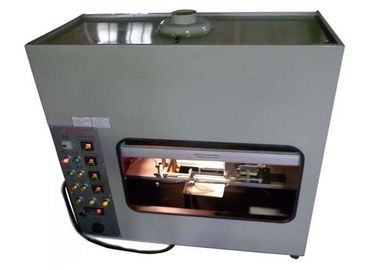

Испытание для индустрии Applaince, оборудование для испытаний провода зарева воспламеняемости

Испытание для индустрии Апплайнсе, оборудование для испытаний провода зарева воспламеняемости

Предпосылка:

Безопасность первостепенна в индустрии бытовой техники. Должный к возможности человеческих мис-применения, перегрузок по току, или отказов внутри система проводки прибора, требований к короткого замыкания защиты от огня создал для того чтобы оценить и расклассифицировать воспламеняемость материала используемую внутри прибор. Испытание провода зарева одно такое требование используемое в пределах индустрии прибора сегодня.

Эта бумага исследует испытание провода зарева, описывает разумное объяснение за методиками проверки провода зарева и кратко сравнивает практику к другим общим методам теста воспламеняемости. Бумага также линяет свет на спецификациях управляя практикой испытания провода зарева. В конце концов, она показывает обязательство ТЭ к обеспечивать разряд продукта для того чтобы помочь клиентам прибора соотвествовать воспламеняемости провода зарева.

Технические параметры:

Что испытание провода зарева?

Исторически несколько методов были начаты для того чтобы оценить материальные воспламеняемость и огнестойкость. Эти включают оба направляют пламя и косвенные способы испытания пламени. Пример сразу метода пламени определен в спецификации УЛ 94. Этот длиной принятый метод теста включает приложить пламя сразу к вертикально или горизонтально установленному образцу под контрольными условиями. С другой стороны, косвенный метод пламени отличает не-пламенеющим тепловым источником приложенным к образцу. Испытание провода зарева пример косвенного метода пламени. Результаты теста от приложения этих методов обеспечивают путь сравнить тенденцию материалов сопротивляться зажиганию, само-тушат пламена (должно зажигание происходит), и не распространять огню через капание. Лучше для того чтобы понять разницы между методом прямого сопротивления и косвенным методом, см. для того чтобы вычислять 2.

Международная электрическая комиссия (IEC) установила способ испытания зарев-провода в 2001 потому что существующие методы теста не покрыли все источники зажигания. Специфически, тест провода зарева использован для того чтобы сымитировать тепловые действия которые могут возникнуть в работая неправильно электротехническом оборудовании причиненном перегруженными соединением или компонентом который перегревает.

Методология теста провода зарева:

Требования к провода зарева для бытовых техник определены в ИЭК 60335-1. Однако, фактическая методология теста провода зарева предусматривана в ИЭК 60695-2 серий спецификаций.

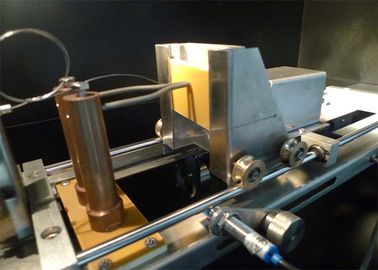

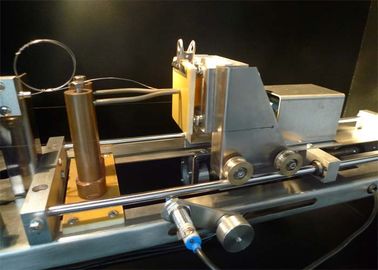

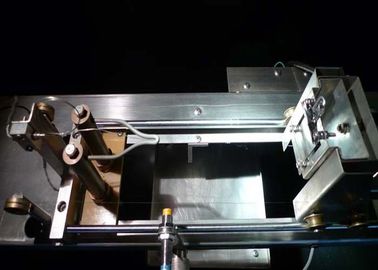

Испытание провода зарева выполнено путем нагревать элемент к предопределенной температуре. Хеатед элемент назван провод зарева. См. диаграмму 3 для примера хэатед элемента используемого для испытания провода зарева.

Образец, который нужно испытать приспособление на месте и салфетка расположена сразу под образцом. После достижения предопределенной температуры, элемент после этого отжат в материал образца под установленной силой 1Н на 30 секунд. Если зажигание происходит, то записи сделаны для того чтобы заметить продолжительность, высота пламени, и если потеки материала воспламеняют салфетку.

Испытание провода зарева можно выполнить как на конечных продуктах, так и на плитах теста сырья. Терминология используемая для определения соответствия в каждом случае немножко другая.

1. Стойки ГВТ для теста провода зарева (ИЭК 60695-2-11). ГВТ использовано когда испытание провода зарева выполнено на конечном продукте. Результаты этого теста будут или ПРОПУСКОМ или ПОТЕРПЯТ НЕУДАЧУ на, который дали температуре. Проходить тест требует что образец не воспламеняет или само-тушит не позднее 30 секунд после удаления хэатед элемента. Также, образец не может воспламенить салфетку если потеки происходят.
2. ГВФИ стоит для индекса воспламеняемости провода зарева (ИЭК 60695-2-12). Это свойство связанное с продуктом используемым сырьем в конце. Это свойство определено путем проводить испытание провода зарева по плита теста сырья, который дали толщины. Индекс (GWFI) воспламеняемости провода зарева самая высокая температура на которой материал не воспламеняет или само-не тушит не позднее 30 секунд после удаления хэатед элемента.
3. ГВИТ стоит для температуры зажигания провода зарева (ИЭК 60695-2-13). Это свойство связанное с продуктом используемым сырьем в конце. Это свойство определено путем проводить испытание провода зарева по плита теста сырья, который дали толщины. Температура зажигания (GWIT) провода зарева самая низкая температура на которой материал воспламеняет и горит для более длиной чем 5 секунд пока хэатед элемент в контакте с плитой теста.
4. Знание 3 термин необходимо для того чтобы понять как испытание провода зарева приложено под общим ИЭК 60335-1 нормы бесопасности.
5.

   Испытание провода зарева и ИЭК 60335-1: Безопасность домочадца и подобных электроприборов

   ИЭК 60335-1 общая спецификация которая управляет безопасностью бытовых приборов. В пределах спецификации, испытание провода зарева использовано для того чтобы оценить воспламеняемость неметаллических материалов поддерживая настоящие соединения нося используемые внутри прибор.

   Суровость теста провода зарева предписанная в ИЭК 60335-1 определена мимо ли прибор присутствуем на или бесхозен во время пользы, и количеством течения которое снесено соединением. Присутствуемые на приборы по существу любой прибор который эксплуатируется присутствуя на потребителем как пылесосы, утюги, и баки кофе. Бесхозные приборы те которые установлены на месте и эксплуатируемое свое собственное. Такие примеры включают холодильники, варя блоки, судомоек, стиральные машины, и сушильщиков.



   Соединители используемые в применении которое классифицировано как бесхозный с настоящая большой чем 0.2А подлежат самая строгая оценка. Исполнили с этой спецификацией, 3 уровня оценки воспламеняемости могут необходимы, что:

   А: Пройти первый уровень оценки, материал должен иметь ºК минимума ГВФИ 850 или конечный продукт должен пройти тест провода зарева на ºК 850. Важно заметить это для конечного продукта для того чтобы пройти, образец должно само-потушить не позднее 30 секунд как определено в вышеуказанном проходе. Тест подлежит процедура 60695-2-11.



   Б: Пройти второй уровень оценки, материал должен иметь минимум ºК ГВИТ 775 ИЛИ конечный продукт должен пройти тест провода зарева на ºК 750. Важно заметить что если конечный продукт испытан, то любое зажигание должно само-потушить не позднее 2 секунды или окружающие компоненты должны пройти третий уровень оценки.

   Третий уровень выполненной оценки (только если соединитель показывает пламя на более длиной чем 2 секунды), то не выполнен сразу на соединителе, а вместо выполнен на всех компонентах внутри прибор падая внутри теоретический конверт над соединителем. Компоненты внутри конверт сделанный из материала который имеет минимальное обозначение воспламеняемости по мере того как УЛ 94 В1 не подлежит более дальнеишая оценка. Однако, компоненты внутри конверт которые имеют чем УЛ 94 В1 подлежат определение температуры воспламенения иглы.

   См. графическое представление диаграммы расположенное в приложении а для иллюстрации испытания требуемого для материалов поддерживая соединения нося настоящее больше чем 0,2 а в бесхозных приборах.



   Классифицируемые соединители используемые в приборах которые классифицированы как бесхозный с течением чем 0.2А или по мере того как присутствуемые на приборы подвергаются к более менее строгим способам испытания. Оно имеет значение для изготовителя прибора для того чтобы понять соотвествующую категоризацию их законченного продукта, для приложения правильного уровня испытания согласно с ИЭК 60335-1 к компонентам.



   Взаимодействие ТЭ совершено к обеспечивать разряд продукта для того чтобы помочь клиентам прибора соотвествовать воспламеняемости ИЭК 60335-1. ТЭ непрерывно оценивает новые смолы для того чтобы определить если эти материалы соответствующие для применений, то где соответствие провода зарева необходимо.



   Наш опыт показывал что просто используя материал смолы который встречает минимальный провод зарева

   Индекс воспламеняемости (ГВФИ) и значения (GWIT) температуры зажигания провода зарева для снабжения жилищем соединителя обязательно не произведут окончательную часть которая пройдет тест (GWT) провода зарева на ºК 750 без пламен (≤ 2 секунды). Важно учитывать что значения ГВФИ и ГВИТ выведены от испытания выполненные на плитах теста, пока ГВТ выполнено на конечных продуктах. Часто приурочивает это значит что конечный продукт увидит контакт с хэатед элементом для продолжительности теста, пока плиты теста только увидят ограниченный контакт должный к элементу горя через толщину плиты скоро после начального контакта. На ТЭ, мы работаем для того чтобы исключить любое сомнение относительно характеристики рабочого наших продуктов в тестах провода зарева. Вследствие этого, ТЭ только объявляет продукт для того чтобы быть «проводом зарева уступчивым» когда конечные продукты имеют удовлетворительно проведенное ТЭ испытывая к самым строгим настоящим требованиям к провода зарева в ИЭК 60335-1. Пожалуйста посмотрите, что к взаимодействию ТЭ ответить все вопросы относительно своего обязательства на предложение самых лучших решений для ваших потребностей.
