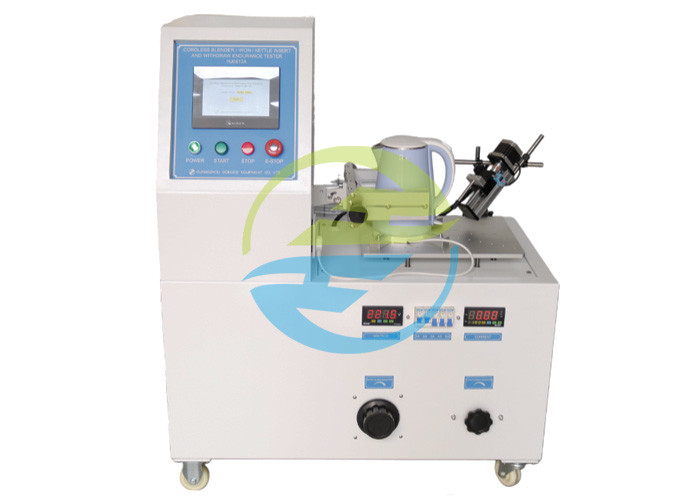

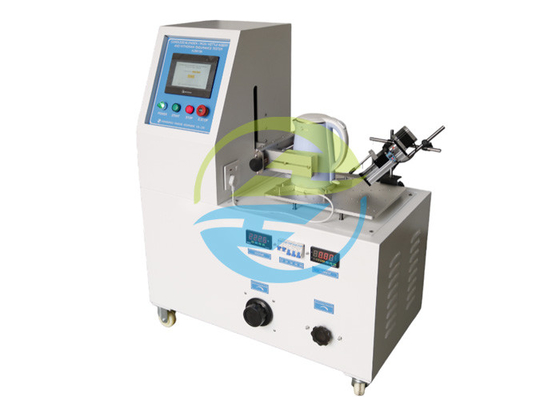

Одностанционное оборудование для испытаний бытовой техники котлован снятое испытание с выходной точкой 15A

Испытательное оборудование для бытовой техники Чайник Тест на извлечение с выходным током 15А

Стандарт испытательного оборудования для бытовой техники:

IEC 60335-2-15 Бытовые и аналогичные электрические приборы – Безопасность – Часть 2-15: Особые требования к приборам для нагрева жидкостей, пункт 22.103;

IEC 60335-2-14 Бытовые и аналогичные электрические приборы – Безопасность – Часть 2-14: Особые требования к кухонным машинам, пункт 22.103;

IEC 60335-2-3 Бытовые и аналогичные электрические приборы – Безопасность – Часть 2-3: Особые требования к электрическим утюгам, пункт 22.105;

Характеристики испытательного оборудования для бытовой техники:

Разъем прибора беспроводных чайников должен быть сконструирован так, чтобы выдерживать нагрузки, возникающие при нормальном использовании.

Два токоведущих штыря чайника соединены вместе, и внешний резистивный нагрузочный элемент подключен последовательно с источником питания. Внешняя нагрузка подобрана таким образом, чтобы ток составлял 1,1 кратный номинальный ток.

Чайник устанавливается на подставку и извлекается 10 000 раз со скоростью примерно 10 раз в минуту. Испытание продолжается еще 10 000 раз без протекания тока.

Испытание проводится без протекания тока, если контактные соединения не могут устанавливать или разрывать контакт под нагрузкой.

Параметры оборудования для тестирования извлечения чайника:

FAQ

1. Каково основное назначение этого «одноместного испытательного устройства для бытовой техники» и какие продукты оно предназначено для тестирования?
Ответ: Основное назначение этого одноместного испытательного устройства для бытовой техники (модель HJ0613A) заключается в проведении испытаний на долговечность при подключении/отключении электрических чайников. В частности, в соответствии с пунктом 22.103 стандарта IEC 60335-2-15, оно проверяет способность разъема питания беспроводных электрических чайников выдерживать нагрузки при повторном вставлении и извлечении во время нормального использования. Хотя основными тестовыми образцами являются беспроводные электрические чайники, устройство также подходит для тестирования аналогичных приборов для нагрева жидкостей или кухонных приборов, таких как беспроводные блендеры и беспроводные утюги. Имитируя повторяющиеся действия подключения и отключения при ежедневном использовании, устройство эффективно оценивает долгосрочную надежность интерфейса питания прибора.

2. Устройство имеет возможность выходного тока 15А; какую конкретную роль играет этот параметр в процессе тестирования?
Ответ: Устройство оснащено встроенной системой нагрузки, способной работать в диапазоне 0–250 В и 0–15 А; возможность выходного тока 15 А является ключевой технической характеристикой. Во время испытаний этот параметр позволяет проводить испытания на подключение/отключение «под нагрузкой». Согласно требованиям IEC 60335-2-15, испытание включает короткое замыкание двух токоведущих штырей чайника и последовательное подключение внешнего резистивного нагрузочного элемента для обеспечения того, чтобы испытательный ток достигал 1,1 кратного номинального тока. Мощность тока 15 А гарантирует, что устройство может соответствовать диапазонам номинального тока основных электрических чайников, позволяя выявлять потенциальные проблемы, такие как плохой контакт или аномальный нагрев, при имитации фактической работы под напряжением. Оно также автоматически определяет соответствие образца, контролируя ток проводимости.

3. Что подразумевает «одноместная» конструкция этого устройства и каковы его основные технические характеристики?
Ответ: «Одноместная» конструкция означает, что испытательное устройство одновременно обрабатывает и тестирует только один образец. Эта конструкция оптимизирована для лабораторных испытаний типа и сценариев проверки исследований и разработок, обеспечивая углубленный, контролируемый анализ долговечности отдельных образцов. Основные технические характеристики включают:

Скорость подключения/отключения: 0–30 циклов/минуту (регулируемая).

Ход подключения/отключения: 0–100 мм (устанавливается через сенсорный экран). Циклы испытаний: 0–999 999 (устанавливается); способно выполнять 10 000-цикловое испытание под нагрузкой и последующее 10 000-цикловое испытание без нагрузки, требуемое стандартами.

Метод управления: управление на основе ПЛК с интерфейсом сенсорного экрана для настройки параметров, автоматической работы и мониторинга данных.

4. Каким конкретным стандартам соответствует это оборудование? Каково значение этого для тестирования?
Ответ: Оборудование разработано и изготовлено в строгом соответствии с несколькими международными стандартами безопасности IEC, что обеспечивает авторитетность, сопоставимость и соответствие результатов испытаний. Ключевые применимые стандарты включают:

IEC 60335-2-15 (Особые требования к приборам для нагрева жидкостей), пункт 22.103: Прямая основа для испытания на долговечность при вставлении/извлечении разъемов беспроводных электрических чайников.

IEC 60335-2-14 (Особые требования к кухонным машинам), пункт 22.103: Применимо к аналогичным приборам, таким как беспроводные блендеры.

IEC 60335-2-3 (Особые требования к электрическим утюгам), пункт 22.105: Применимо к аналогичным испытаниям для беспроводных электрических утюгов.
Соблюдение этих стандартов гарантирует, что методы испытаний, условия нагрузки и критерии прохождения/непрохождения соответствуют международно признанным требованиям сертификации безопасности бытовой техники (таким как CB, CE и CCC), что делает оборудование жизненно важным инструментом для обеспечения соответствия продукции при выходе на целевые рынки.

5. Как оборудование определяет статус прохождения/непрохождения? Удобно ли управление данными?
Ответ: Оборудование использует интегрированную интеллектуальную систему для автоматической оценки прохождения/непрохождения и управления данными:

Автоматическая оценка: Оборудование использует встроенную функцию обнаружения тока для мониторинга непрерывности цепи образца в режиме реального времени. Во время циклов вставления/извлечения, если происходит обрыв цепи или плохой контакт, вызывающий аномальное прерывание тока, система автоматически помечает образец как не прошедший и записывает информацию об ошибке.

Управление данными: Используется интеллектуальное управление ПЛК и сенсорный HMI, поддерживающий отображение количества циклов (0–999 999). Все параметры испытаний (такие как скорость, ход и количество циклов) и операционные данные могут быть установлены и просмотрены на экране; некоторые конфигурации поддерживают экспорт данных через интерфейсы, такие как USB, что облегчает создание отчетов об испытаниях и отслеживание качества.
