IEC 60884.1 Проверяющий розетки розетки из нержавеющей стали Устройство для проверки прочности розетки HC9928

Устройство для проверки прочности розетки

СтандартныйсПроверка разъема:

IEC 60884-1 "Включения и розетки для бытовых и аналогичных целей ¢ Часть 1: Общие требования" пункт 24.10, рисунок 30

Стандартное описаниесПроверка разъема:

Стыковку помещают на жесткую стальную пластину, снабженную отверстиями, подходящими для штифтов стыковки, как показано на примере на рисунке 30.

Расстояния между центрами отверстий (например,d1 и d2) должны быть равны расстояниям между центрами круга, обозначенного вокруг площади поперечного сечения каждого булава в стандартном листе розетки.

Каждое отверстие должно иметь диаметр, равный диаметру круга, окруженного площадью поперечного сечения булавки плюс (6 ± 0,5) мм.

Пробка расположена на стальной пластине таким образом, что центры кругов, окружающих булавки, совпадают с центрами отверстий.

На каждом штифте по очереди в направлении продольной оси штифта применяется тяга P, равная максимальной тяговой силе, как указано в таблице 16, в течение 1 минуты без толчков.

Притяжение производится внутри обогревательного шкафа при температуре (70 ± 2) °C, через 1 час после того, как в обогревательный шкаф будет помещена розетка.

После испытания вентилятору разрешается охлаждаться до температуры окружающей среды и проверяется, что ни один шприц в корпусе вентилятора не сместился более чем на 1 мм.

Испытательный образецсПроверка разъема:Вставка, шприц

ПараметрысПроверка разъема:

ПрименениесПроверка разъема:

Используется для проверки прочности розетки и розетки. The distance between the centers of the holes shall be the same as the distances between the centers of the circle circumscribed around the cross-sectional area of each pin in the standard sheet of the plug.

Метод испытаниясПроверка разъема:

1Перед первым использованием пользователь должен ознакомиться с соответствующими стандартами для более эффективного и правильного использования испытательного аппарата и завершения испытания.

2Проводка расположена на стальной пластине таким образом, что центры кругов, окружающих булавки, совпадают с центрами отверстий.Затем вставьте испытательную розетку в розетку в направлении продольной оси булавки. После этого розетку помещают в отопительный шкаф с температурой (70 ± 2) °C, через 1 час в помещении отопительного шкафа применяется сила тяги

3. Выберите крепление фиксатора в соответствии с формой розетки, и сделать его твердо соединен с розеткой (убедитесь, что он не будет развязываться при воздействии силой тяги)

4Выберите вес тяговой силы в соответствии с максимальной силой тяги, указанной в таблице 16 (может быть достигнута путем наложения), вес закрепляется в кольце сцепления, обрабатывается осторожно,и не производят взрывное напряжение.

5. Сила применяется к каждому розетке в течение 1 минуты после испытания,пробке разрешается охлаждаться до температуры окружающей среды и проверяется, чтобы смещение любого штифта в корпусе пробки не превышало 1 мм..

6. Обратите внимание на очистку устройства и обслуживание розетки после завершения испытания.

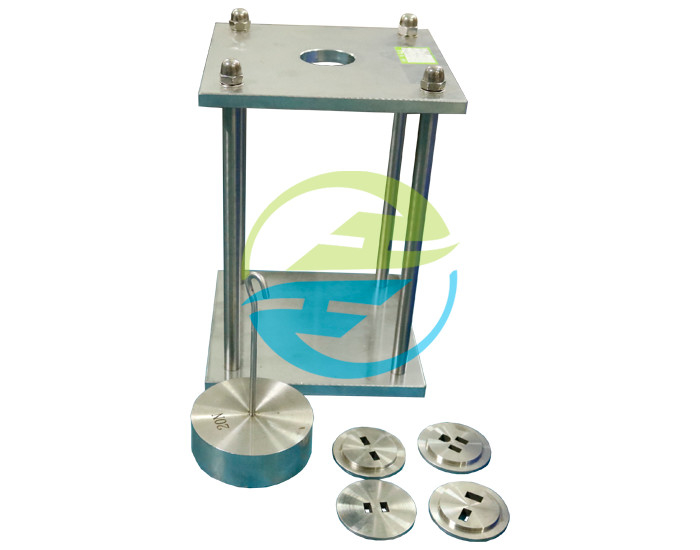

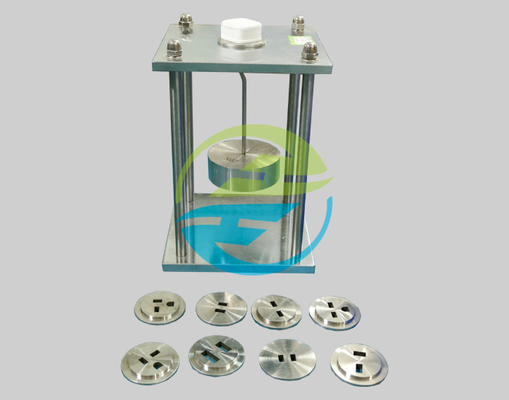

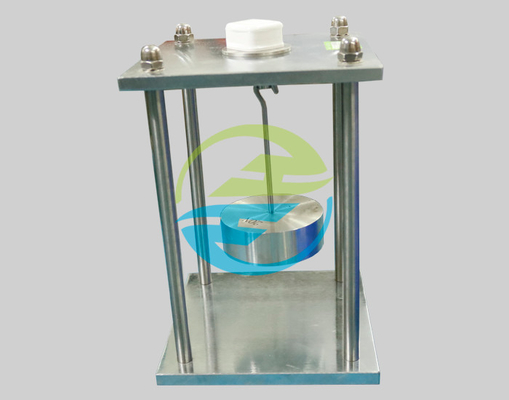

Вид изображениясПроверка разъема:
