Четырехкамерная система обнаружения утечек водорода и азота для автомобильного кондиционера

Четырехкамерная система обнаружения утечек водорода и азота для автомобильного кондиционера

Я...nвведение в продукцию

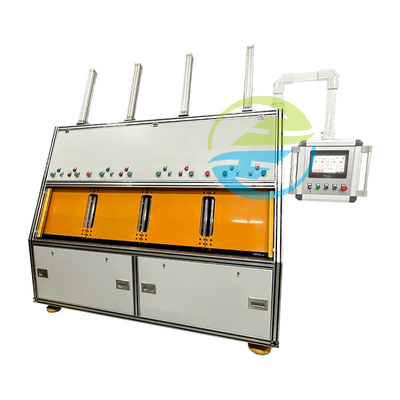

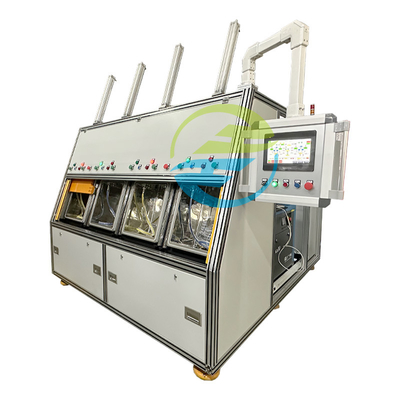

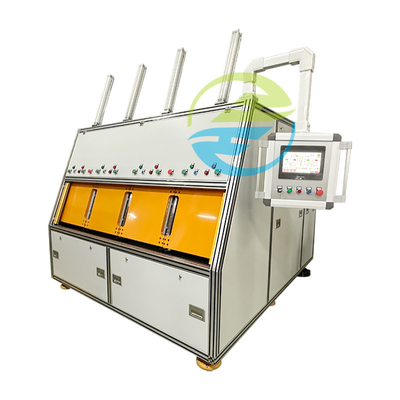

Система обнаружения утечек водорода азота с четырьмя резервуарами - это устройство, используемое для обнаружения утечек газа в автомобильных деталях или другом оборудовании.Обычно он состоит из четырех запечатанных испытательных ящиков и соответствующих устройств обнаружения.При использовании поместите испытываемые детали в испытательную коробку, а затем обнаружите наличие утечки газа путем впрыска газовой смеси водорода и азота.

Эта система обнаружения утечек использует смесь водорода и азота в качестве среды обнаружения, потому что водород чрезвычайно проницаем, что облегчает обнаружение небольших утечек.Газ в испытательной камере будет взаимодействовать с точкой утечки на поверхности испытываемого компонента., и если есть утечка, газ будет обнаружен детектором.

В соответствии с основным принципом обнаружения утечек водорода и азота, водород и азот используются в качестве газа-трекера для заполнения рабочей части в вакуумной камере.детектор утечки водорода и азота может быстро и точно определить ситуацию утечки заготовки с высокой точностью.

Парамметры

Процесс работы

1Установка заготовки и закрытие вакуумной коробки:

Оператор помещает деталь в вакуумную камеру, соединяет интерфейс изделия с быстрым соединителем внутри вакуумной камеры и нажимает кнопку запуска.

b. Автоматически закрыть вакуумную камеру, и цикл обнаружения начинается немедленно.

Примечание: защитные решетки устанавливаются по обе стороны вакуумной камеры.обеспечить отсутствие предметов, мешающих движению вакуумной камеры в зоне закрытия;.

2. Вакуумная камера и вакуумная обработка:

a. Автоматически подсовывать вакуумную камеру до тех пор, пока уровень вакуума внутри не достигнет установленного давления открытия.

b. В то же время автоматически подвергать пылесосанию деталь до тех пор, пока уровень вакуума внутри изделия не достигнет установленного значения вакуума.

3Наполнение водородного азота на заготовке, средняя утечка и обнаружение мелкой утечки

a. Автоматически наполнять деталь водородом и азотом при установленном давлении до тех пор, пока давление внутри изделия не достигнет установленного значения.

b. обнаружение средней утечки: после завершения наполнения водородом и азотом, рабочая часть автоматически поддерживается под давлением;и наличие средней утечки определяется на основе значения падения давления внутри заготовки:

Если значение падения давления внутри заготовки превышает установленный диапазон, процесс обнаружения утечки будет прекращен, а интерфейс работы будет указывать среднюю утечку и восстанавливать газ.

c. После завершения средней утечки производится определение микроутечки:

Если детектор утечек обнаруживает сигнал водорода и азота, превышающий установленное значение в вакуумной камере, он указывает на наличие мелкой утечки на заготовке.и на рабочем интерфейсе установлен сигнал, указывающий на мелкую утечку.

Если детектор утечек не обнаруживает сигналов водорода и азота, превышающих установленные значения в вакуумной камере, он указывает на то, что заготовка прошла проверку,и квалифицированный сигнал предоставляется на интерфейсе работы.

4. Надув вакуумной камеры

a. Автоматически заполнять вакуумную камеру атмосферой.

b. В то же время водород и азот внутри заготовки автоматически восстанавливаются.

5Разгрузка заготовки

a. Если испытание проходит успешно:

Дверь вакуумной камеры открывается автоматически. Оператор отключает соединение внутри камеры от интерфейса заготовки.

b. Если испытание провалилось:

Нажмите кнопку подтверждения вручную, и дверь вакуумной камеры автоматически откроется.

в. Если во время процесса обнаружения возникает сигнализация:

Вручную нажмите кнопку подтверждения. Дверь вакуумной камеры автоматически открывается. Нажмите запрос сообщения об ошибке на сенсорном экране, чтобы очистить состояние сигнализации, а затем перепробуйте заготовку.

Примечание: для сортировки изделий с обнаруженной утечкой: 1. извлечь одну заготовку и оставить одну заготовку. 2. продолжить испытание одной заготовки, оставшейся в камере, согласно обычному методу работы.Этот цикл продолжается до тех пор, пока не будет обнаружена конкретная утечка заготовки.
