Описание продукта

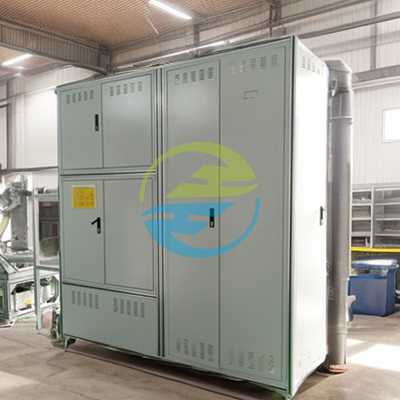

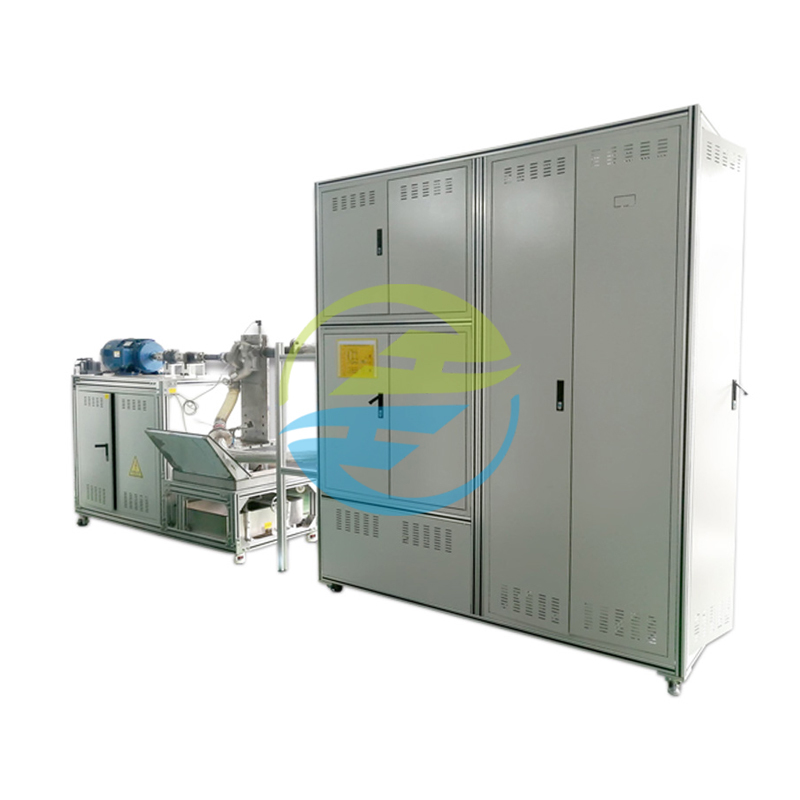

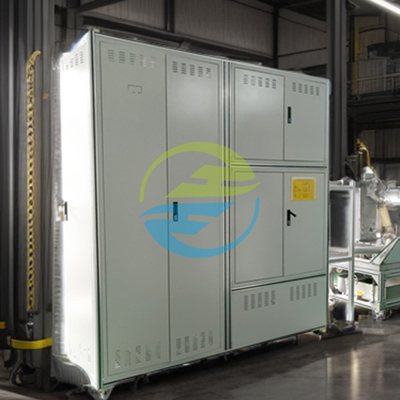

WPT-14 представляет собой полнофункциональную, высокоточную комплексную систему испытаний производительности для водяных насосов, предназначенную для тестирования насосного оборудования на этапах исследований и разработок, производства и инспекции.Он поддерживает автоматическое тестирование под высоким давлением, переменного потока, постоянной скорости/переменной скорости и мультимедийных условий, охватывающих широкий спектр сценариев промышленного применения.устройство соответствует международным стандартам, таким как ISO 9906, интегрирует системы сбора данных и отслеживания отчетов и широко используется в производстве насосов, нефтехимической промышленности, проектах по сохранению воды и научно-исследовательских учреждениях.

Объекты испытания

• Центробежные насосы:Одноступенчатые/многоступенчатые, горизонтальные/вертикальные, трубопроводные насосы

• Насосы положительного смещения:Насосы для штанги, насосы для диафрагмы, насосы для редукторов

• Насосы специального состояния:Подводные насосы, консервированные моторные насосы, магнитные насосы

Инспекционные пункты

1. Параметры работы:

   • Глава (кривая H-Q, точность)±00,5%)

   • Мощность и эффективность вала (P-ηкривая, разрешение 0,1%)

   • Чистая голова положительного всасывания (NPSHr, ISO 9906 класс B)

2. Операционная стабильность:

   • Ускорение вибрации (X/Y/Z трехося,≤2.8m/s2@1500rpm)

   • Шум децибел (на расстоянии 1 м,≤85 дБ для насоса 55 кВт)

3. Прочность и безопасность:

   • Утечка уплотнения (механическая уплотнение)≤5 капель в минуту)

   • Повышение температуры двигателя (намотка статора)≤120K, IEC 60034-1)

4. Специальные испытания:

   • Приспосабливаемость к высокотемпературным средам (непрерывная работа при 150°C в течение 24 часов)

   • Толерантность к частицам (испытывается с водой, содержащей 50% мультимиллионных примеси, износ)≤0.05 мм)

Характеристики продукта
*Высокоточные испытания и интеллектуальное управление: высокоточные датчики и интеллектуальные системы измерения и управления используются для достижения точного измерения ключевых параметров, таких как давление (± 0.2% FS)12 дюймовый сенсорный экран поддерживает установку схемы испытания одним касанием.и сервомотор, связанный с ПЛК, точно регулирует скорость, чтобы обеспечить надежность данных испытания.
*Многомерные испытания: в дополнение к обычным испытаниям производительности (кривая потока головки, кривая энергоэффективности вала, маржа кавитации),Он также поддерживает синхронный мониторинг таких показателей, как вибрация (разрешение 0)..1m/s2), шум (точность ±1dB), утечка уплотнения и повышение температуры подшипника для всесторонней оценки рабочей стабильности насоса.
*Гибкая и адаптивная конструкция: устройство для быстрой смены (интерфейс фланца DN50-DN600) совместимо с различными типами насосов, такими как горизонтальные, вертикальные и подводные насосы.Опциональная система вакуума моделирует условия работы глубинных скважинных насосов, и поддерживает испытания различных средств массовой информации, таких как чистая вода, сточные воды и нефть для удовлетворения потребностей различных отраслей промышленности.
*Отслеживаемость данных и интеллектуальное управление: встроенное 256 ГБ хранилища, автоматически генерирует различные кривые и отчеты, поддерживает экспорт USB / Ethernet и анализ программного обеспечения хоста.Отображение статистических графиков СХП в реальном времени, автоматическая маркировка и сигнализация об аномальных данных в соответствии с требованиями ISO 9001 по отслеживанию качества.

Международные эталонные стандарты
Испытательная скамейка водонасосов высокого давления WPT-14 строго соблюдает ряд авторитетных международных стандартов для обеспечения точности и глобальной применимости результатов испытаний:
*ISO 9906:2018: Испытание гидравлической приемлемости насосов (испытание эффективности пункта 5; испытание NPSH пункта 6).
*GB/T 3216-2016: Испытание гидравлической приемлемости вращающихся динамических насосов уровня 1, 2, 3 (испытание головы в пункте 5; пределы вибрации и шума в пункте 6).
*API 610:2010: Центробежные насосы для нефтяной, нефтехимической и газовой промышленности (пункт 9 Испытание механической целостности; пункт 10 Испытание производительности).
*ANSI/HI 1.6-2019: Испытание эффективности насоса (раздел 4 Метод расчета эффективности; Раздел 5 Неопределенность испытания).
*IEC 60034-1:2010: вращающиеся электрические машины Часть 1: Квалификации и производительность (пункт 7 Испытание повышения температуры; пункт 8 Определение эффективности).

Технические параметры
