Релевая испытательная скамейка, соответствующая IEC 61810 20 испытательных станций DC 5-60V/AC 0-300V Напряжение катушки

Релевая испытательная скамейка, соответствующая IEC 61810 20 испытательных станций DC 5-60V/AC 0-300V Напряжение катушки

Описание продукта

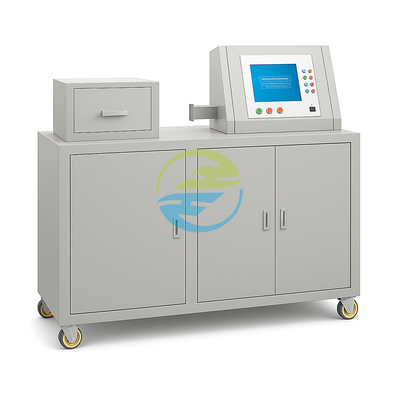

HCRTB-009 Relay Life Test Bench - это интеллектуальное испытательное оборудование, интегрирующее управление ПЛК и удобный для пользователя интерфейс сенсорного экрана.обнаружение контактной адгезии, а для определения ошибок требуются только ручные операции для проводки и настройки параметров.и 1 станция для испытаний производительности, он имитирует условия реального мира с использованием сопротивляющих и индуктивных нагрузок, обеспечивая точное тестирование долговечности и производительности контакта реле.

Использование продукции

Идеально подходит для производителей реле, автомобильных лабораторий электроники и испытательных учреждений электрических компонентов, HCRTB-009 предназначен для проведения комплексных испытаний жизнедеятельности.Он поддерживает контроль качества на производственной линии, проверка соответствия и подтверждение научно-исследовательской деятельности, обеспечивающие соответствие реле стандартам надежности до серийного производства или развертывания.

Основные моменты продукции

Эффективность работы на нескольких станциях: одновременно проверяют 8 реле под нагрузкой (электрический срок службы) и 12 без нагрузки (механический срок службы), плюс 1 станция для параметров производительности (время действия, время отпуска, время отключения);время отскачки), максимизируя пропускную способность испытаний.

Симуляция нагрузки в реальном мире: использует резистивные/индуктивные нагрузки с регулируемым напряжением (0-300 В) и током (0,1-150 А) для воспроизведения фактических условий работы,обеспечение надежности результатов испытаний в реальном мире.

Умное управление неисправностями: предопределяет пороговые значения для сцепления или выгорания; автоматически останавливает неисправные станции, записывает время/тип неисправностей и запускает сигналы тревоги, уменьшая ручное наблюдение.

Гибкое управление параметрами: настраиваемое время включения/выключения катушки (0,05-99,9S), испытательные циклы (1-99,999,999 раз), и пороговые значения отказов (1-9999 раз), с выключенной памятью для предотвращения потери данных.

Точное тестирование производительности: измеряет время действия, время выпуска и время отскока (0-999,9 мс, разрешение 0,1 мс) для глубокого анализа производительности реле.

Международные эталонные стандарты

• IEC 61810.1-2008 (реле - Часть 1: Общие требования к электрическим реле)

Пункт 6.3: Определяет процедуры испытания электрической и механической долговечности, согласованные с возможностями испытания двойной долговечности HCRTB-009 (восемь электрических/12 механических станций).

Пункт 7.2: требует измерения времени действия, времени выпуска и времени отскока, соответствующего тестированию производительности устройства с разрешением 0,1 мс.

• GB/T 21711.1-2008 (Электрические реле - Часть 1: Методы испытания долговечности электрических контактов)

Пункт 5.2: требует моделирования нагрузки (резистивной/индуктивной) во время испытаний жизненного цикла, которые HCRTB-009 выполняет с регулируемыми нагрузками 0-300V/0,1-150A.

• QC/T 695-2002 (Автомобильные реле - методы испытаний)

Пункт 4.7: Требует автоматической регистрации неисправностей (адгезии/выгорания) и сигнализации, что является основной особенностью HCRTB-009.

Технические параметры
