Высокопроизводительная система производственной линии с четырехпозиционной автоматической установкой для заправки хладагентом

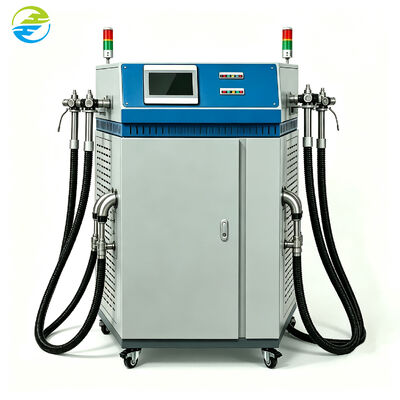

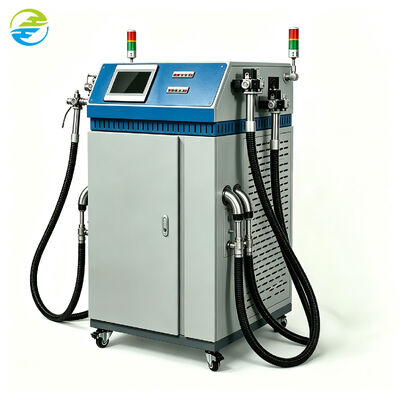

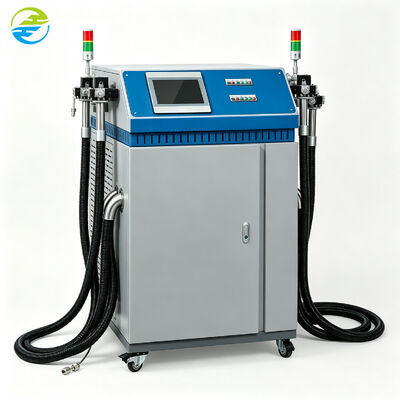

Четырехпозиционная автоматическая машина для заправки хладагентом HongCe представляет собой систему производственной линии с вращающимся поворотным столом, которая выполняет вакуумирование и количественную заправку хладагентом на четырех позициях в непрерывном цикле. Разработанная для высокопроизводительных производственных линий кондиционеров, осушителей и холодильных компонентов, машина обеспечивает производительность 80-120 шт/ч благодаря управлению ПЛК, идентификации штрих-кодов и прослеживаемости данных MES.

По мере ускорения производственных линий холодильного оборудования однопозиционные машины для заправки становятся узким местом. Решение заключается в параллелизации процесса: пока один продукт заправляется, другие вакуумируются, взвешиваются или перемещаются.

Четырехпозиционная машина для заправки с вращающимся поворотным столом HongCe реализует эту параллельную архитектуру. Продукты перемещаются по четырем позициям, где операции вакуумирования и заправки распределены по циклу. Каждая позиция оснащена собственной вакуумной и заправочной возможностью, а центральный ПЛК координирует последовательность, считывает штрих-коды продуктов и записывает данные заправки. В результате получается компактная, высокопроизводительная ячейка заправки, которая интегрируется непосредственно в автоматизированные производственные линии.

• Четырехпозиционная конструкция с вращающимся поворотным столом: Параллельная обработка на четырех позициях с непрерывным индексированием для высокой производительности.
• Высокая производительность: 80-120 шт/ч в зависимости от продукта, количества заправки и времени вакуумирования.
• Точная заправка на каждой позиции: Точность заправки ±0,5 г в пределах 100 г и ±0,5% свыше 100 г, диапазон 10-500 г на позицию.
• Интегрированное вакуумирование: Вакуумная производительность 4 л/с на позицию с уровнем вакуума оборудования <2 Па.
• Прослеживаемость по штрих-коду: Сканирование штрих-кода продукта связывает каждую запись о заправке с отдельным устройством.

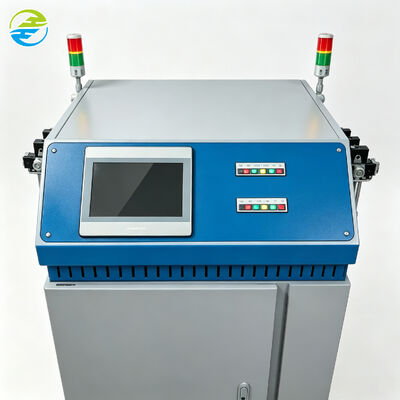

• Полная интеграция в производство: ПЛК + 12-дюймовый сенсорный экран, подключение к MES, 3-летнее хранение данных, интерфейсы RJ45/RS-485 и беспроводной интерфейс.

• ISO 5149 - Холодильные системы и тепловые насосы: требования безопасности и охраны окружающей среды
• ISO 817:2024 - Хладагенты: обозначение и классификация по безопасности
• IEC 60204-1 - Безопасность машин: электрооборудование машин
• GB/T 5226.1 - Электробезопасность машин

• Архитектура параллельной обработки: Операции вакуумирования и заправки перекрываются на разных позициях, скрывая время обработки и повышая пропускную способность линии.
• Управление индексированием поворотного стола: Сервоприводное индексирование с обратной связью по положению обеспечивает точное выравнивание позиций и повторяемость операций.
• Управление процессом на каждой позиции: Каждая позиция независимо контролирует уровень вакуума, вес заправки и давление, с маркировкой брака для несоответствующих единиц.
• Интеграция прослеживаемости: Записи о заправке, связанные со штрих-кодом, и подключение к MES делают машину узлом данных в системе управления производством.

Компания Guangzhou HongCe Equipment Co., Ltd. занимается разработкой и производством испытательного оборудования и систем производственных линий с 2003 года, охватывая вакуумные технологии, испытания на герметичность, автоматическое управление и индивидуальные решения для производственных линий. Оборудование HongCe разрабатывается с учетом требований GB, IEC, EN, UL, VDE, BS, AS и ISO.
