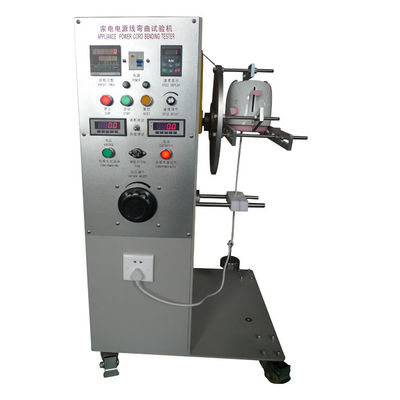

IEC60335-1 шнур поставкы клаузулы 25,14 изгибая прибор испытания с одной рабочей станцией

IEC60335-1 шнур поставкы клаузулы 25,14 изгибая прибор испытания с одной рабочей станцией

Информация о продукте:

Этот прибор испытания проверяет предохранение шнура поставкы где он входит в прибор. Он соответствует к стандартному требованию IEC60335-1 клаузулы 25,14. Приборы обеспечили с шнуром поставкы которые двинуты пока в деятельность будут построены так, что шнур поставкы адекватно будет защищен против чрезмерно изгибающ где он входит в прибор. Это не применяется для приборов с автоматическими вьюрками шнура.

Приборы обеспечили с шнуром поставкы которые двинуты пока в деятельность будут построены так, что шнур поставкы адекватно будет защищен против чрезмерно изгибающ где он входит в прибор.

Примечание 1: Это не применяется к приборам с автоматическими вьюрками шнура которые испытаны 22,16 вместо.

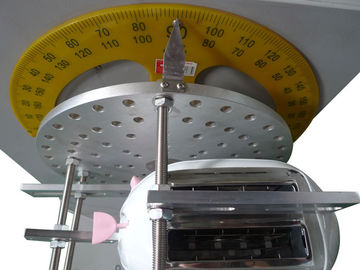

Соответствие проверено следующим испытанием которое унесено на приборе имея осциллируя член как показано в диаграмме 8.

Часть прибора который включает отверстие входа будет зафиксирована к осциллируя члену так, что, когда шнур поставкы на середине своего перемещения, ось шнура где он входит в предохранитель или вход шнура вертикальная и проходит через ось колебаний. Главная ось раздела плоских шнуров будет параллельна к оси колебаний.

Шнур нагружен так, что приложенное усилие будет:

10 n, для шнуров имея номинальную площадь поперечного сечения превышая 0,75 mm ²;

5 n, для других шнуров.

Будет отрегулировано расстояние x, как показано в диаграмме 8, между осью колебаний и пунктом где шнур или предохранитель шнура входят в прибор, так, что когда осциллируя член двинет над своим полным диапасоном, шнур и нагрузка делает минимальное боковое движение.

Осциллируя член двинут через угол 90° (45° с обеих сторон вертикали), число flexings для типа приложений z быть 20000 и на другие приложения 10000. Тариф изгибать 60 в минуту.

Примечание 2: Изгибать одно движение 90°.

Шнур и свои связанные части повернуты через угол половины числа 90°after flexings, если плоский шнур не приспособлен.

Во время испытания, проводники поставлены на расклассифицированном напряжении тока и нагружены с расклассифицированным течением прибора.

Примечание 3: Течение не пропущено через проводник earthing.

Испытание не приведет к внутри

1. Короткое замыкание между проводниками;

2. Обрыв больше чем 10% из стренг любого проводника;

3. Разъединение проводника от своего стержня;

4. Отпускать любого предохранителя шнура;

5. Повреждение к шнуру или предохранителю шнура который смогли повредить соответствие с этим стандартом;

6. Сломленные стренги прокалывая изоляцию и быть доступн.

Технические параметры:
