Электрическая стойкость удара оборудования для испытаний IEC для молотка IEC6074-2-6

Электрическая стойкость удара оборудования для испытаний ИЭК для молотка ИЭК6074-2-6



Информация о продукте:
Испытательная система стойкости удара для молотка соответствующая для теста стойкости электрического инструмента под 3КВ. Этот тестер соотвествует ИЭК6074-2-6: стандарт 2003. Это идеальное испытательное оборудование для профессиональных организаций испытания и электрических изготовителей инструментов.
Стенд определения срока службы нулевой нагрузки электрического молотка и теста стойкости согласно стандартному требованию ИЭК6074-2-6, диаграмме 103, нагружая электрический молоток или электрический сверлильный аппарат, сделать им прерывистую деятельность, испытывает электрический молоток или электрический сверлильный аппарат ли возможно произойти нестандартные требования электрических и механических опасностей в нормальной пользе.

Принцип и структура теста:
Тест деятельности нулевой нагрузки: Роторные молотки с «режимом сверла только» управляются на нулевой нагрузке с механизмом удара отключенным для 12 х на напряжении тока равном к 1,1 раз расклассифицированному напряжению тока, и после этого для 12 х на напряжении тока равном к 0,9 раз расклассифицированному напряжению тока.
Каждый цикл деятельности состоит из периода "ОН" 100 с и периода "ОФФ " 20 с, периоды "ОФФ " будучи включанным в определенном времени оператинг.
Во время теста, инструмент помещен в 3 различных положениях, времени оператинг, на каждом напряжении тока, составляя около 4 х для каждого положения.
Примечание; Изменение положения сделано для предотвращения анормалного накопления пыли углерода в любом определенном месте. Примеры для 3 положений горизонтальны, вертикально поднимающие вверх и вертикально вниз.

Все молотки, включая молотки с режимом сверла только, установлены вертикально в приборе теста как показано в диаграмме 103 и управля на расклассифицированном напряжении тока или на среднем значении расклассифицированного ряда напряжения тока, на 4 периода 6 х каждое, интервал между этими периодами быть по крайней мере 30 МИН.
Во время этих тестов, молотки управляются периодически, каждый цикл состоя из периода деятельности 30 с и период отдыха 90 с во время которого остатки инструмента переключили.
Во время тестов, осевая сила для обеспечения устойчивой деятельности механизма удара приложена к молотку через жизнерадостное средство.
Если повышение температуры любой части инструмента превышает повышение температуры определенное во время теста 12,1, то приложены принудительное охлаждение или периоды отдыха, периоды отдыха будучи исключанными из определенного времени оператинг.
Во время этих тестов, приборы предохранения от перегрузки не будут работать.
Инструмент может быть переключен время от времени посредством переключателя за исключением включенный в инструмент.
Во время этих тестов, позволена замена щеток углерода, и инструмент смазан и смазан как в нормальной пользе.
Если механизм удара терпит неудачу механически во время теста без причинять доступную часть стать в реальном маштабе времени, то он может быть заменен новое одним.

Структура:

Это оборудование составлено 3 частей, электрического шкафа контроля, коробки нагрузки и механического приспособления.
1. электрический шкаф контроля включает ПЛК МИЦУБИСИ, экран касания 7 дюймов и пульт управления;
2. коробка нагрузки включает регулируемое напряжение тока 0-250В, с напряжением тока, настоящий дисплей.

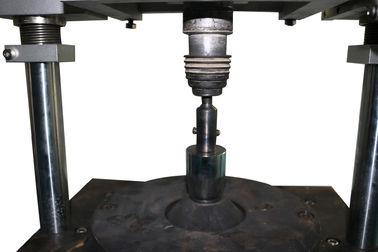

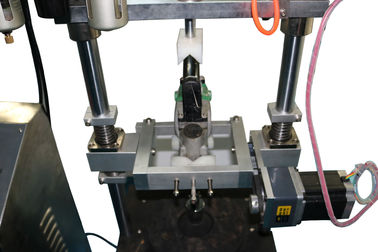

3. механическое приспособление как показано в диаграмме 103, включает 90кг, 180кг, стальное основание 270кг, включая пунш, плиту передачи и приспособление.




Технические параметры:

• Электропитание: 120В/60Хз.
• Контроль: Управление ПЛК МИЦУБИСИ, управление экрана касания цвета 7 дюймов.
• Время теста: Экран касания можно заранее поставить.
• Цикл теста: 0-999999 время можно заранее поставить.
• Режим комбинации: Электрические шкаф + механическое приспособление контроля.
• Механическое приспособление как показано в диаграмме 103, содержа 90, 180, 270, 360 кг стального основания, включая пунш, плиту передачи и приспособление.
• Размер: Л1000*В800*Х1600мм, о 200кг
