Информация о продукте:

Датчики испытания соответствуют к IEC60884-1, IEC60598, IEC60335 etc., он использован для того чтобы определить самый короткий путь между 2 проводными частями, или между проводной частью и прыгая поверхностью оборудования, измеренными вдоль поверхности изоляции, при спецификации сделанные согласно требованиям.

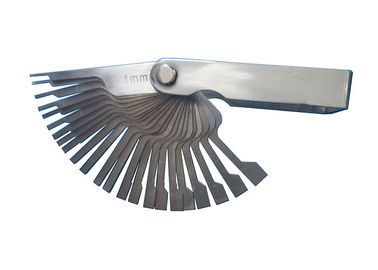

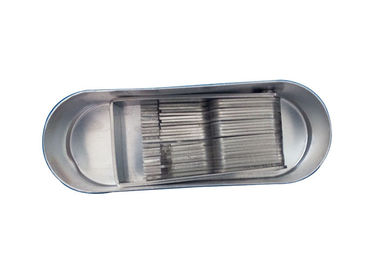

Датчики расстояние между электродами по поверхности диэлектрика с 23 датчиками расстояние между электродами по поверхности диэлектрика:

1.0mm/1.2mm/1.4mm/1.5mm/1.6mm/2.0mm/2.4mm/2.5mm/2.8mm/3.0mm/3.2mm/3.3mm/3.5mm/4.0mm/4.5mm/5.0mm/5.5mm/6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm

Материал: Нержавеющая сталь

Части детализированные в таблице аннекса m адекватно будут размечены. Расстояние между электродами по поверхности диэлектрика и зазоры будут не чем значения уступанные таблицы 11,1 и 11,2.

Значения для расстояние между электродами по поверхности диэлектрика и зазоров могут быть найдены для промежуточных значений напряжений тока деятельности линейной интерполяцией между приведенными значениями. Никакие значения не определены для напряжений тока деятельности под 25 v по мере того как напряжение тока испытания таблицы 10,2 учтено достаточной.

Расстояния между токоведущими частями противоположной полярности исполнят с

требования для основной изоляции.

11.2.1 Соответствие проверено измерениями сделанными с и без проводников самого большого раздела подключенного к стержням люминеров.

Ограничен вклад к расстояние между электродами по поверхности диэлектрика любого паза чем 1 mm широкий к своей ширине.

Проигнорирован любой воздушный зазор чем 1 mm широкий в высчитывать полный зазор, если полный зазор не будет чем 3 mm где будет учтено 1/3 из ширины воздушного зазора.

Для люминеров обеспеченных с входом прибора, измерения сделаны при соотвествующий введенный разъем.

Расстояния через шлицы или отверстия в внешних частях изолируя материала измерены с фольгой металла в контакте с доступной поверхностью. Фольга нажата в углы и подобные места посредством стандартного перста испытания определенные в IEC 60529, но она не отжата в отверстия.

Внутренние расстояние между электродами по поверхности диэлектрика в постоянно загерметизированных компонентах не измерены. Заполненные примеры постоянно загерметизированных компонентов расгерметизированные компоненты или составные.

Значения в таблице 11,1 не применяются к компонентам для которых отдельно издания IEC существуют, но применяются к расстояниям устанавливать и доступности к компоненту когда он включен в люминер.

Расстояние между электродами по поверхности диэлектрика на стержне поставкы будут измерены от части в реальном маштабе времени в стержне к всем доступным частям металла, и зазор будет измерен между входящей проводкой поставкы и доступными частями металла, т.е. от чуть-чуть проводника самого большого раздела к частям металла которые могут быть доступны. На внутренней стороне проводки стержня, зазор будет измерен между частями в реальном маштабе времени терминальных и доступных частей металла (см. диаграмму 24).

ЗАМЕТЬТЕ измерения зазоров от поставкы и от внутренней проводки отличайте потому что изготовление люминера не имеет управление над длиной изоляции, котор извлекал от проводки поставкы установитель.

Когда расстояние между электродами по поверхности диэлектрика и зазоры решительно на втулках, анкореджах шнура, несущих провода или зажимах, измерение будет сделано при приспособленный кабель.
