Подробная информация о продукте:
Оплата и доставка Условия:
|
Угол штанги маятника: | 0-90 ° регулируемое, дисплей масштаба | Длина штанги маятника: | 1000 |
---|---|---|---|
Поразительный элемент: | 5Дж, 10Дж, 20Дж, 50Дж | Высота удара: | 200мм~1200мм регулируемое |
Высокий свет: | влияние испытательное оборудование,Маятник воздействия испытаний машина |
прибор теста молотка маятника машины испытания удара 90Дж ИЭК60068-2-75 отбрасывая
Информация о продукте:
Прибор теста конструирован и изготовлен согласно требованиям ИЭК61439-1: 2009, ИЭК62262: статья 2002 6 и ИЭК60068-2-75, оно применяется для того чтобы испытать механическую степень прочности столкновения когда раковины электротехнического оборудования вступают в противоречия внешние объекты.

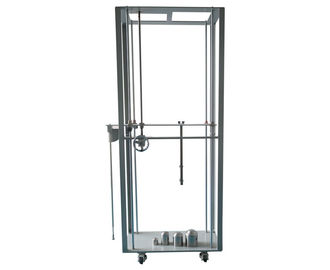

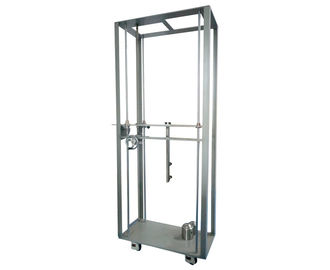

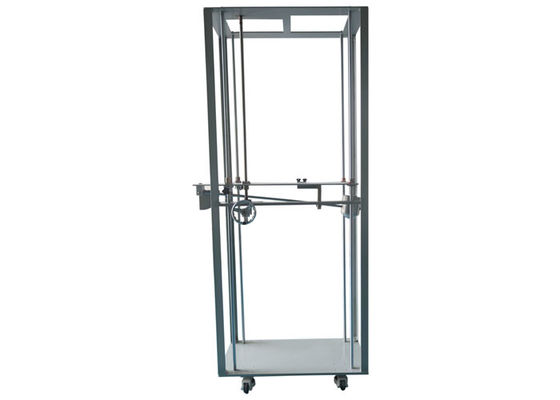

Рамка этого прибора сварена нержавеющей сталью, структура компактна и прочна. Кронштейны можно отрегулировать вверх и вниз, и угол удара ° 0-90 регулируемое, прибор теста целого легок для того чтобы эксплуатироваться.
Технические параметры:
1 | Угол штанги маятника | 0-90 ° регулируемое, дисплей масштаба |
2 | Длина штанги маятника | 1000мм |

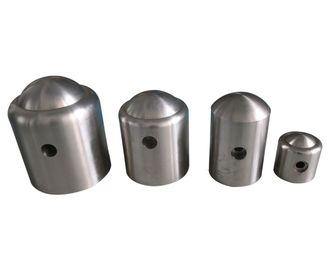

3 | Поразительный элемент | 5Дж, 10Дж, 20Дж, 50Дж (90Дж доля такой же поразительный элемент 50Дж), одно из каждого |
4 | Высота удара | 200мм~1200мм регулируемое |
Энергия удара, соответствующая масса и диаграмма высоты падения:
Энергы/Дж | 5 | 10 | 20 | 50 |
Соответствующая масса кг (±2%) | 1,7 |
5 |
5 | 10 |
Высота падения мм±1% | 300 | 200 | 400 |
500 |
Механические принципы:
Этот прибор конструирован и изготовлен согласно ИЭК 60068-2-75, начало штанги маятника соединен с поразительными элементами, регулирует штангу маятника к некоторой высоте и выпускает его, тогда качание штанги маятника свободно для того чтобы плотно сжать поверхность образца теста в пределах зоны определения. Различные элементы соответствующей массы поразительные соответствие к различным энергиям удара, и применяются к различному тесту прочности приложения электротехнического оборудования.
Методики проверки:
1. Двиньте прибор теста к соответствующему положению прежде чем образец теста, регулирует земные винты для того чтобы сделать прибор теста помещенный вровень, в это время, прибор теста поддерживает земными винтами и рицинусы с земли.
2. Установите свойственный поразительный элемент согласно необходимой поразительной энергии на штангу маятника.
Метод установки и замены: Привинтьте вне фиксированный болт, привинтьте выбранный поразительный элемент на штанге маятника, тогда затяните болты.
3. Двиньте тестер к соответствующему положению где образец быть испытанным, отрегулируйте рицинус для того чтобы сделать горизонтальный пузырь в центральном положении, обеспечьте тестер на ровной земле и земле контакта рицинусов твердой.
4. Отрегулируйте поднимая маховичок для того чтобы сделать поразительным выравниванием элемента пункт воздействия, затяните фиксированный болт на проводнике для того чтобы исправить подъемное устройство.
5. Отрегулируйте штангу маятника к необходимой высоте поразительного элемента, положите штангу маятника в струбцину отпуска, потребитель может отрегулировать штангу маятника согласно шкале на циферблате и дисплей масштаба на съемном подносе.
6. Поразительный элемент плотно сожмет образец когда штырь отпуска будет выпущен.
Примечание: Избегите ре-удара.
7. Для различного теста требования угождают заменяют поразительный элемент согласно вышеуказанным шагам. Примечание: Испытывая поразительный элемент 50Дж пожалуйста используйте штырь отпуска на верхней части длинной штанги отпуска, в то же время, пожалуйста убеждайтесь что более низкий штырь отпуска был возвращен.
Пожалуйста замените короткую штангу отпуска испытывая поразительный элемент 90Дж.
