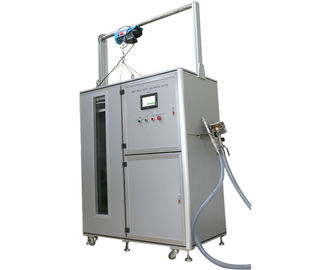

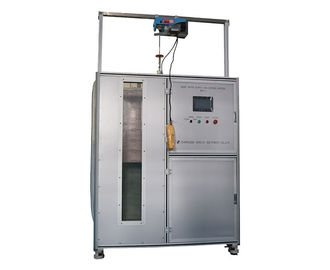

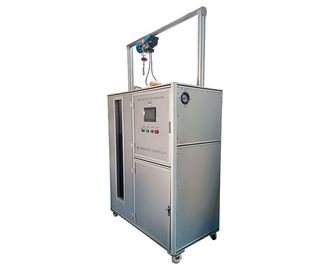

Испытательное оборудование ИЭК танка 500Л погружения управлением теста ИПС7 ИЭК 60529 умное

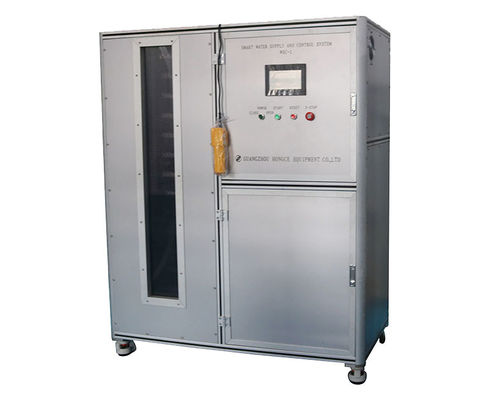

Умные водоснабжение и система управления ХХ0805

Описание:

Это использовано для испытания ИПС7, оно также предусматривает воду и электрический режим автоматического управления для делая водостойким теста ИПС1~6.

Подтвердите к стандартам:

ИЭК 60529 ИПС7;

ЭН 60529 ИПС7;

ИЭК 60884-1;

ИЭК 60598-1;

ИЭК 60335-1 и так далее.

Образец теста:  Прибор теста с функциями доказательства воды, как электронные приборы, лампы, электрические шкафы, электрические детали, автомобиль, мотоцикл, электрические продукты (как автомобильная аппаратура, все виды переключателей, микро- моторы, етк.).

Особенность:

Интегрированный тип бака для хранения воды и шкафа контроля.

Технические параметры:

1. Соответствующий для теста воды доказательства воды ИПС1-6 и капания УЛ, погружения воды ИПС7 и режима автоматического управления испытательной системы целого водоустойчивой;

2. Метод водоснабжения: водоснабжение температуры постоянного, водоснабжение подачи постоянного, постоянн водоснабжение давления

3. Процесс управления водоснабжения: После того как потребитель заранее поставил значение величины потока воды и давления воды на экране касания, электронных метрах или мониторе в реальном времени цифрового манометра текущие стоимости, прочитайте значения в ПЛК через преобразование данных, тогда автоматически отрегулируйте вращательную скорость насоса через преобразователь частоты.

4. Большая подача и небольшое водоснабжение путей подачи 2.

5. Большое водоснабжение подачи:

(а) оно применимо к сильным тесту брызг воды ИПС5~ИПС6 и впрыску воды ИПС8

ряд подачи (б): 10~100Л/мин

точность подачи (к): ±0.5Л/мин

счетчик- расходомер (д): Счетчик- расходомер турбины

водяная помпа (е): Насос нержавеющей стали центробежный

6. Небольшое водоснабжение подачи:

(а) оно применимо к тесту ИПС1, ИПС2, ИПС3, ИПС4 и УЛ водоустойчивому

ряд подачи (б): 1~10Л/мин

точность подачи (к): ±0.5Л/мин

Счетчик- расходомер: Счетчик- расходомер турбины

водяная помпа (д): Насос нержавеющей стали центробежный

ряд давления (е): ² 0.1-3Кг/км;

дисплей давления (ф) цифровой: Примите цифровой манометр;

7. Бак для хранения воды:

(а) оно применимо к хранению воды сильного теста брызг воды ИПС5~ИПС6, впрыска воды ИПС8, погружения ИПС7

том (б): 500Л

размер (к): Л600ммСВ660ммСХ1400мм

обзорный иллюминатор (д): ужесточатое стеклянное окно

размер обзорного иллюминатора (е): В200ммСХ1250мм

указатель глубины (ф): нержавеющая сталь

высота указателя глубины (г): 1300мм, точность 1мм

(х) жидкостный ровный контроль: поплавковый выключатель + труба переполнения

8. Шкаф контроля:

обнаружение подачи (а): обратная связь сигнала подачи через электронный измеритель скорости потока

установка подачи (б): набор на экране касания

обнаружение температуры (к): ПИД

регулятор (д): ПЛК Мицубиси

(е) дружелюбный интерфейс: 7 дюймов, экран касания цвета

функция управления (ф): водоснабжение подачи постоянного, постоянн водоснабжение давления, вертикальный контроль за движением дождя падения, осциллируя контроль за движением дождя трубки, контроль за движением таблицы вращения и контроль времени теста.

функция защиты (г): предохранение от утечки, предохранение от перегрузки, предохранение от короткого замыкания.

9. Трубопровод водоснабжения: водоснабжение этого оборудования используя шланг ПВК, он назначен каждому прибору согласно плану места, и проконтролирован электромагнитным клапаном воды.

10. Установите клапан дренажа на трубопровод водоснабжения, его будьте автоматическая разрядка вода после того как тест завершен.

11. Фильтр: раковина нержавеющей стали, элемент фильтра тонкой очистки.

12. Материал тела машины: профиль алюминиевого сплава.

13. Размер возникновения (ВСДСХ): 1400С750С1600мм.
