| Место происхождения: | КИТАЙ |
| Фирменное наименование: | Hongce |
| Сертификация: | Calibration Certificate(cost additional) |
| Номер модели: | HJ118 |
| Количество мин заказа: | 1set |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Переклейка |
| Время доставки: | 90 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1 установите в месяц |
| Наименование продукта: | 4 танка системы обнаружения утечки водопода и азота | Продукт теста: | Компрессор кондиционирования воздуха автомобиля |
|---|---|---|---|
| Пустой размер контейнера: | Глубина 300mm высоты 450mm* длины 400mm* | Цвет возникновения: | Голубой и серый |
| Газ: | водопод 5% и азот 95% | Требование к электической мощности: | электропитание AC 220V |
| Высокий свет: | Система обнаружения утечки водопода и азота,Система обнаружения утечки азота 4 камер |
||

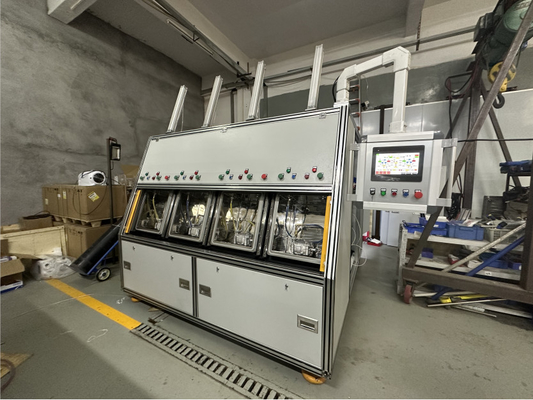

Камеры водопод компрессора 4 кондиционирования воздуха автомобиля и система обнаружения утечки азота
Система обнаружения утечки азота водопода 4-танка прибор используемый для того чтобы обнаружить утечки газа в автомобильных деталях или другом оборудовании. Она обычно состоит из 4 загерметизированных коробок теста и соответствуя приборов обнаружения. Когда в пользе, положите части, который нужно испытать в коробку теста, и после этого для того чтобы обнаружить ли утечка газа путем впрыскивать смесь газа водопода и азота.
Эта система обнаружения утечки использует смесь газа водопода и азота как средство обнаружения потому что водопод весьма проницаем, делая ее легкий обнаружить небольшие утечки. Газ в камере теста будет взаимодействовать с пунктом утечки на поверхности компонента, который нужно испытать, и если утечка, то, газ будет обнаружен прибором обнаружения.
Согласно основному принципу обнаружения утечки водопода и азота, водопод и азот использованы как газ трейсера для того чтобы заполнить workpiece в камере вакуума. После этого, детектор утечки водопода и азота смогите быстро и точно определить ситуацию утечки workpiece с высокой точностью.
Работая процесс
1. Установка Workpiece и заключение коробки вакуума:
a. Оператор устанавливает workpiece в камеру вакуума, соединяет интерфейс workpiece с быстрым соединителем внутри камеры вакуума, и отжимает кнопку начала.
b. Автоматически закройте камеру вакуума, и цикл обнаружения начинает немедленно.
Примечание: Скрежеща протекторы установлены с обеих сторон камеры вакуума. Закрывая дверь камеры вакуума, обеспечьте что никакие объекты мешая с движением камеры вакуума в заключительной области.
2. Камера вакуума вакуумируя и вакуумировать workpiece:
a. Автоматически вакуум камера вакуума до уровня вакуума внутрь не будет достигать установленное давление открытия.
b. В то же время, автоматически вакуум workpiece до тех пор пока уровень вакуума внутри workpiece не достигнет установленное значение вакуума.
3. Завалка азота водопода Workpiece, средняя утечка, и точное обнаружение утечки
a. Автоматически заполните workpiece с водоподом и газ азота на установленном давлении до давления внутри workpiece не будет достигать установленное значение.
b. Среднее обнаружение утечки: После того как завершение завалки водопода и азота, workpiece автоматически поддержано под давлением, и ли средне утечка определена основанный на значении падения давления внутри workpiece:
Если значение падения давления внутри workpiece превышает установленный ряд, то процесс обнаружения утечки будет прекращен, а интерфейс деятельности покажет среднюю утечку и возьмет газ.
c. После завершения средней утечки, выполните микро- суждение утечки:
Если детектор утечки обнаруживает сигнал водопода и азота превышая установленное значение в камере вакуума, то он показывает что отлично утечка в workpiece, и точный сигнал индикации утечки подан на интерфейсе деятельности.
Если детектор утечки не обнаруживает сигналы водопода и азота превышая установленное значение в камере вакуума, то он показывает что workpiece проходил осмотр, и квалифицированный сигнал подан на интерфейсе деятельности.
4. Инфляция камеры вакуума
a. Автоматически заполните камеру вакуума с атмосферой.
b. В то же время, водопод и азот внутри workpiece автоматически взяты.
5. Разгружать Workpiece
a. Если тест квалифицирован:, то
Дверь камеры вакуума автоматически раскрывает. Оператор отключает соединение внутри камеры от интерфейса workpiece.
b. Если тест терпит неудачу:, то
Пресса подтверждает кнопку вручную и дверь камеры вакуума автоматически раскроет. Оператор отключает соединение внутри коробки от интерфейса workpiece.
c. Если сигнал тревоги происходит во время процесса обнаружения:, то
Вручную пресса кнопка подтверждения. Дверь камеры вакуума автоматически раскрывает. Отожмите подсказку сообщения недостатка на экране касания для того чтобы освободить состояние сигнала тревоги, и после этого испытайте повторно workpiece.
Примечание: Для сортирующ продуктов с обнаруженной утечкой: 1. примите вне один workpiece и выйдите один workpiece. 2. продолжайтесь испытать один workpiece вышл в камеру согласно нормальному работая методу. Этот цикл продолжается до тех пор пока специфический протекая workpiece не обнаружен.
Параметры
| Модель | HJ118 |
| Workpiece, который нужно проверить | Компрессор кондиционирования воздуха автомобиля |
| Размер камеры вакуума | 400mm длинные * максимум 450mm * 300mm глубокое |
| Количество камер вакуума | 4 части (каждая камера может задержать до 2 workpieces, с 4 трубками внутренними) |
| Точный газ обнаружения утечки | Водопод и азот |
| Указание давления утечки водопода и азота | 3.0Mpa (регулируемое вниз) |
| Тариф утечки сигнала тревоги | 8g/year (регулируемый тариф утечки сигнала тревоги) |
| Время цикла | 180 камер/час |
| Сигнал тревоги обслуживания оборудования | Покажите частоту использования главных аксессуаров на экране касания и напомните потребителю пункта времени для замены частей |
| Продолжительность времени | Мочь работать непрерывно на 24 часа и обеспечивать стабильность испытания собственной личности |
