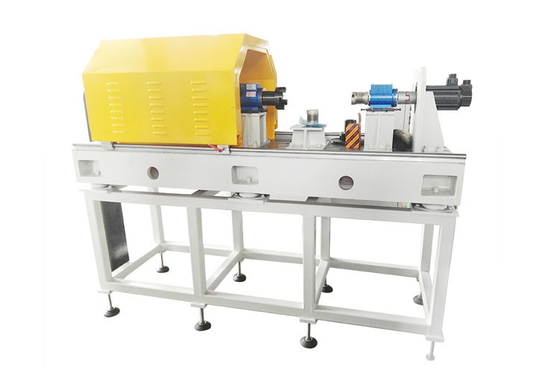

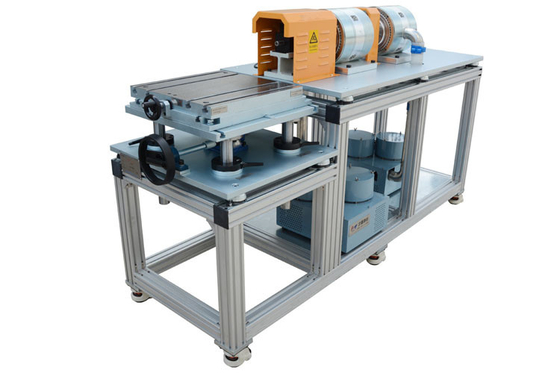

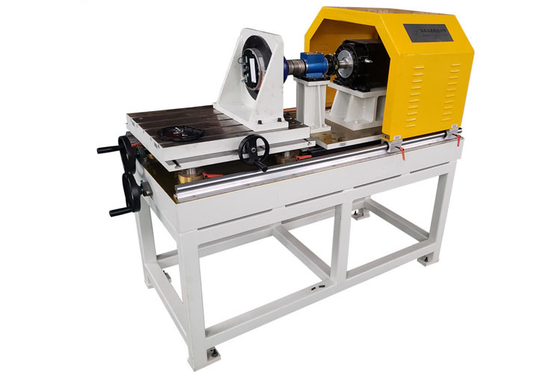

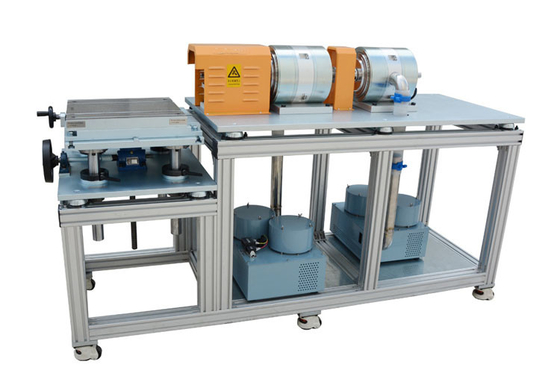

Станция испытания высокоскоростного и мощного двигателя для оборудования для испытания производительности двигателя

Высокоскоростной и мощный испытательный стенд для двигателей для оборудования для тестирования производительности двигателей, одноместный

Введение в испытательный стенд для двигателей:

Высокоскоростной и мощный испытательный стенд для двигателей (испытательная система) может использоваться в различных высокоскоростных применениях двигателей, таких как приводные двигатели новых энергетических транспортных средств, высокоскоростные двигатели компрессоров и высокоскоростные двигатели на магнитной левитации. Установочная платформа может быть спроектирована в соответствии с тестируемым двигателем, и может быть выбрана конструкция с фланцевым креплением или конструкция с основанием.

Испытательный стенд для двигателей в основном используется для тестирования входного напряжения двигателя, входного тока (переменного/постоянного), входной мощности, коэффициента мощности (переменного тока); выходного крутящего момента (номинальный крутящий момент, пусковой крутящий момент, пусковой крутящий момент, максимальный крутящий момент и т. д.), выходной скорости, выходной механической мощности; КПД; повышения температуры, вибрации, шума и так далее. Он может проводить типовые испытания и заводские испытания для оценки комплексной производительности двигателя и предоставления точной параметрической основы для исследований и разработок, производства, обслуживания и эксплуатации двигателя в полевых условиях. Комплексный испытательный стенд для двигателей может тестировать все виды асинхронных двигателей, синхронных двигателей, двигателей с постоянными магнитами, двигателей переменного тока, двигателей постоянного тока, двигателей для новых энергетических транспортных средств и так далее.

Основные части испытательной системы двигателя:

Испытательный стенд для двигателей в основном включает динамометр, систему управления, систему измерения электрических параметров, механическую конструкцию и программное обеспечение для мониторинга.

Основные испытательные элементы испытательного стенда для двигателей:

Испытание характеристик мощности и крутящего момента двигателя с контроллером

Испытание на повышение температуры двигателя с контроллером

Испытание двигателя с контроллером при заблокированном роторе

Испытание на проверку стратегии управления контроллером двигателя

Испытание двигателя с контроллером на максимальную скорость

Испытание на рекуперацию тормозной энергии двигателя с контроллером

Испытание внешних характеристик двигателя

Испытание на разработку и оптимизацию согласования силовой установки двигателя и контроллера

Испытание на производительность и калибровку силовой установки двигателя и контроллера

Испытание карты КПД

Испытание на ускоренную реакцию

Испытание на реакцию крутящего момента

Испытание на выносливость при циклической нагрузке в установившемся режиме

Параметры испытательного стенда для двигателей:

Профиль компании:

Производственная база Guangzhou HongCe Equipment Co., Ltd расположена в городе Саньшань, Фошань, рядом с Южным железнодорожным вокзалом Гуанчжоу. Мы специализируемся на области оборудования для тестирования энергоэффективности, оборудования для тестирования производительности, оборудования для тестирования IP, оборудования для тестирования бытовой техники, оборудования для тестирования воспламеняемости, оборудования для тестирования герметичности гелием, оборудования для тестирования кабелей, оборудования для тестирования аккумуляторов, а также комплексных решений по оснащению лабораторий, и установили хорошие отношения с клиентами со многими отечественными и международными организациями по метрологии и сертификации, лабораторными отделами и научно-исследовательскими институтами, включая TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek и другие известные организации.

Являясь высокотехнологичным предприятием, мы стремимся предоставлять клиентам высококачественные приборы и решения, опираясь на передовые технологии оборудования и превосходное качество продукции. Наша продукция охватывает системы тестирования энергоэффективности и системы тестирования производительности для бытовой техники, направленные на помощь клиентам в оценке и повышении энергоэффективности и производительности их продукции. В то же время мы также предоставляем услуги по строительству комплексных лабораторий для удовлетворения разнообразных потребностей наших клиентов.

У нас есть профессиональная команда по исследованиям и разработкам, занимающаяся технологическими инновациями и улучшением продукции. Благодаря непрерывным исследованиям и разработкам мы постоянно выводим на рынок новые продукты, отвечающие требованиям рынка, и обеспечиваем стабильность и надежность нашей продукции.

Guangzhou HongCe Equipment Co., Ltd всегда придерживается принципа "клиент прежде всего, качество прежде всего" и постоянно стремится к совершенству. Мы стремимся предоставлять нашим клиентам высококачественные продукты и профессиональные услуги, чтобы помочь им добиться успеха на конкурентном рынке.

Благодарим вас за интерес к Guangzhou HongCe Equipment Co., Ltd, и мы надеемся на установление долгосрочного партнерства с вами для совместной разработки и создания лучшего будущего.

Часто задаваемые вопросы

1. Каковы основные возможности тестирования этого "одноместного" высокоскоростного, мощного испытательного стенда для двигателей? Какие диапазоны мощности и скорости вращения он может охватывать?
Ответ: Этот испытательный стенд специально разработан для проверки производительности высокоскоростных, мощных двигателей. Основываясь на технических характеристиках, типичных для аналогичного оборудования в отрасли, его возможности тестирования охватывают широкий диапазон:

Мощность и крутящий момент: он поддерживает тестирование двигателей мощностью от 100 кВт до 2000 кВт (или даже выше), с возможностью непрерывного крутящего момента, превышающего 500 Н·м.

Диапазон скорости вращения: в соответствии с тенденциями развития высокоскоростных двигателей максимальная скорость обычно достигает 20 000-50 000 об/мин, что соответствует требованиям к тестированию приводных двигателей новых энергетических транспортных средств, высокоскоростных двигателей компрессоров и специализированных аэрокосмических двигателей.

Напряжение и ток: система работает с напряжениями до 1200 В и токами до 1200 А, что соответствует требованиям к высокому напряжению и высокому току в современных сценариях тестирования двигателей.

2. Какие конкретные тесты может выполнять этот стенд? Каким основным стандартам тестирования он соответствует?
Ответ: Этот испытательный стенд представляет собой комплексную систему оценки производительности, способную выполнять основные тесты, необходимые для типовых испытаний двигателей и заводских приемочных испытаний.

Основные функции тестирования: к ним относятся картирование КПД и потерь, испытания на повышение температуры, испытания на характеристиках нагрузки, испытания на перегрузочную способность, испытания при заблокированном роторе и испытания на динамические характеристики отклика (например, ступенчатый отклик крутящего момента/скорости). Система оснащена четырехквадрантным режимом работы, позволяющим имитировать режимы работы двигателя и генератора в различных условиях эксплуатации.

Соответствие стандартам: процедуры тестирования и спецификации точности строго соответствуют основным отечественным и международным стандартам, таким как серия IEC 60034, IEEE 112 и национальные стандарты Китая GB/T 1032 (Методы испытаний трехфазных асинхронных двигателей) и GB/T 22669 (Методы испытаний трехфазных синхронных двигателей с постоянными магнитами).

3. Что такое "одноместная" конструкция? Каково значение этой конструкции для тестирования?
Ответ: "Одноместный" означает, что испытательный стенд рассчитан на установку и тестирование только одного двигателя за раз. В отличие от многоместного оборудования для тестирования производственных линий, предназначенного для параллельного тестирования, эта конструкция в основном предназначена для этапов исследований и разработок, валидации и калибровки производительности.

Значение и преимущества: одноместная конструкция позволяет создать более сложную и мощную конструкцию испытательного стенда, обеспечивая исключительную точность управления (например, точность управления крутящим моментом ±0,3% от полной шкалы) и точность измерения (например, точность измерения крутящего момента ±0,2% от полной шкалы). Она позволяет инженерам проводить углубленный анализ двигателей, выполнять сложные пользовательские тестовые последовательности и интегрировать расширенные функции, такие как имитация окружающей среды (температура, влажность, вибрация)—возможности, недоступные для массового производственного тестирования.

4. Как система обеспечивает высокоточное считывание данных и управление? Каковы основные подсистемы?
Ответ: Высокая точность достигается благодаря модульной, высокопроизводительной архитектуре системы. Полный испытательный стенд обычно включает следующие основные подсистемы:

Динамометр и имитация нагрузки: в основе лежит динамометр, управляемый четырехквадрантным частотно-регулируемым приводом (ЧРП), способный точно имитировать любые условия нагрузки от нулевой до максимальной скорости.

Высокоточная система измерения: интегрирует анализаторы мощности (например, серия WT3000, класс точности 0,1), датчики крутящего момента с широкой полосой пропускания (например, серия HBM T40, точность ±0,1%) и датчики скорости для обеспечения точной прослеживаемости электрических и механических параметров.

Платформа управления в реальном времени и сбора данных: система управления на базе DSP или промышленных ПК в сочетании с профессиональным тестовым программным обеспечением, таким как LabVIEW, обеспечивает частоту обновления измерения крутящего момента более 1 кГц, а также автоматизированное управление тестовым процессом и синхронизированный сбор и анализ данных.

5. Может ли этот испытательный стенд имитировать реальные условия эксплуатации двигателя? Какие дополнительные функциональные расширения поддерживаются?
Ответ: Да. Для точной оценки производительности и надежности двигателя в реальных условиях эксплуатации испытательный стенд поддерживает широкий спектр опций имитации окружающей среды и функциональных расширений, включая:

Имитация электрической среды: интегрирует симуляторы аккумуляторов или двунаправленные источники питания постоянного тока для имитации характеристик заряда/разряда различных типов аккумуляторов (таких как литий-железо-фосфатные и тройные литиевые), что позволяет проводить реалистичные испытания под нагрузкой силовых установок электромобилей для новых энергетических транспортных средств. Имитация климата и окружающей среды: оснащенная дополнительной климатической камерой для высоких/низких температур, система позволяет проводить испытания двигателей и их контроллеров в экстремальных температурах в диапазоне от -45°C до +120°C, а также имитировать условия старения, такие как циклическое воздействие температуры и влажности и термический шок.

Мониторинг вибрации и надежности: система поддерживает масштабируемые возможности онлайн-мониторинга и анализа вибрации, позволяя в реальном времени обнаруживать характеристики ранних неисправностей в критически важных компонентах—таких как подшипники и шестерни—и оценивать их срок службы.
