Наименование марки:	HongCe
Номер модели:	HC-PST001
МОК:	1 комплект
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т, Л/К
Способность к поставкам:	1 комплект в 2 месяца

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Гуандун, Китай

Сертификация:

Calibration Certificate(cost additional)

Количество станций:

Сила мотора сервопривода:

200 Вт

Точность позиционирования:

±0,1 мм

Диапазон хода:

0-100mm

Линейная скорость:

50-300 мм/с

Скорость цикла:

30 циклов/мин

Контактный диапазон сопротивления:

0–200,0 мОм

Уровень шума:

dB ≤65 (a)

Упаковывая детали:

Футляр из экспортной фанеры со вставкой из пенопласта высокой плотности, влагонепроницаемым вакуумны

Выделить:

Испытатель циклов выносливости IEC60884-1

Шестипозиционный испытатель циклов выносливости

ПЛК испытатель циклов выносливости

Характер продукции

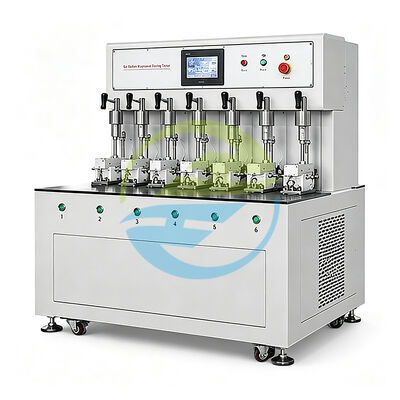

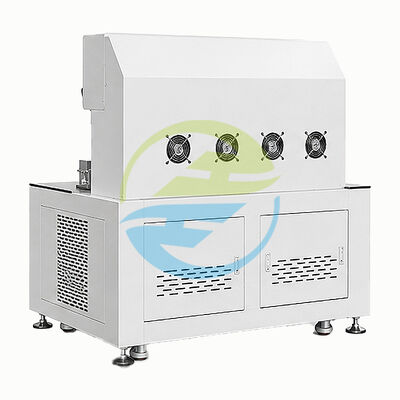

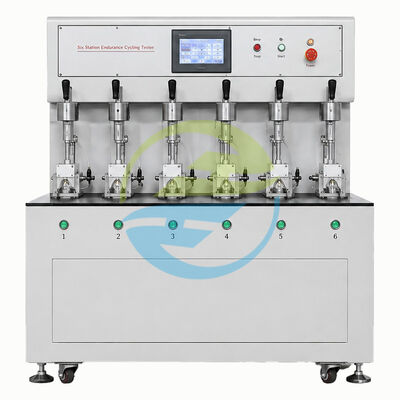

PLC Сервоприводной Шестипозиционный Испытатель Ресурса на Циклы

Обзор продукта

Шестипозиционная система испытаний на ресурс циклов вилок и розеток с управлением по ПЛК представляет собой 15-летний опыт HongCe в области автоматизированных систем испытаний электробезопасности. Эта прецизионная система испытаний разработана для удовлетворения всех требований разделов 20 (Коммутационная способность) и 21 (Нормальная эксплуатация) стандарта IEC 60884-1, разделов 19 (Нормальная эксплуатация) и 20 (Коммутационная способность при включении и отключении) стандарта IEC 60669-1, а также соответствующих национальных стандартов, включая GB/T 2099.1, VDE 0620-1, BS 1363-1 и EN 60669-1.

Архитектура привода с замкнутым контуром переменного тока с серводвигателем и обратной связью по абсолютному энкодеру отличает эту систему от испытателей ресурса более низкого уровня, использующих шаговые двигатели с разомкнутым контуром, обеспечивая результаты испытаний, которые выдержат проверку сертификационными органами.

Ключевые особенности

Шесть независимых испытательных позиций

Каждая позиция работает полностью независимо — одновременно могут быть настроены различные длины хода, скорости, целевые значения количества циклов, параметры времени включения/выключения и пороги обнаружения неисправностей.

Промышленное ПЛК-управление

Промышленный ПЛК с 7-дюймовым цветным сенсорным экраном HMI обеспечивает детерминированное управление в реальном времени с интуитивно понятным интерфейсом, управляемым значками, не требующим знаний программирования.

Сервопривод с замкнутым контуром

Серводвигатели переменного тока мощностью 200 Вт с абсолютными энкодерами на 17 бит (131 072 отсчета на оборот) обеспечивают точность позиционирования ±0,1 мм, непрерывно проверяемую с частотой обновления 1 кГц.

Универсальные быстросменные оснастки

Запатентованная модульная система оснасток с кинематическими сопряжениями позволяет менять оснастку без инструментов менее чем за 2 минуты на позицию, совместима с более чем 15 международными форм-факторами вилок/розеток.

Комплексное обнаружение неисправностей

Пять независимых режимов обнаружения на позицию: превышение сопротивления контакта, механическая перегрузка, мониторинг электрической непрерывности, отклонение положения и обнаружение аномалий скорости цикла.

Многоуровневая архитектура безопасности

Четыре независимых уровня защиты: защитные экраны на каждую позицию с магнитными блокировками, центральный аварийный останов, электрическая защита и системы тепловой защиты.

Технические характеристики

Параметр	Спецификация
Количество испытательных позиций	6 позиций, каждая с независимым управлением
Архитектура управления	Промышленный ПЛК с 7-дюймовым цветным сенсорным экраном TFT HMI
Система привода (на позицию)	Серводвигатель переменного тока 200 Вт, абсолютный энкодер на 17 бит, шарико-винтовая пара класса C5
Точность позиционирования	±0,1 мм (непрерывно проверяется с частотой 1 кГц)
Диапазон хода	0-100 мм на позицию, программируется с шагом 0,1 мм
Диапазон линейной скорости	50-300 мм/с на позицию, программируется с шагом 1 мм/с
Максимальная скорость цикла	30 циклов в минуту (один цикл = полное введение + извлечение)
Счетчик циклов	6-разрядный электронный счетчик (0-999 999 циклов) с энергонезависимой памятью
Напряжение и ток испытательной нагрузки	30 А/300 В переменного тока на позицию, коммутация твердотельным реле
Измерение сопротивления контакта	4-проводное измерение Кельвина, 1,000 А постоянного тока ±0,5%, диапазон 0-200,0 мОм
Вход питания	Переменный ток 220 В ±10%, 50 Гц ±1 Гц, однофазный, максимум 2,5 кВт
Уровень шума	≤65 дБ(А) на расстоянии 1 метра
Габаритные размеры	Приблизительно 1800 × 900 × 1700 мм (Ш×Г×В)
Вес нетто	Приблизительно 480 кг

Поддерживаемые международные стандарты

Стандарт	Раздел / Ссылка	Описание испытания
IEC 60884-1:2013	Раздел 20, Рисунок 16	Испытание на коммутационную способность вилок и розеток - 50 рабочих циклов при напряжении 1,1 × номинального
IEC 60884-1:2013	Раздел 21, Рисунок 16, Таблица 18	Испытание на ресурс при нормальной эксплуатации - 5 000 циклов для ≤16 А/250 В, 2 500 циклов для >16 А до 32 А
IEC 60669-1:2017	Раздел 19, Рисунок 12	Нормальная эксплуатация для выключателей - 40 000 рабочих циклов (≤16 А/250 В), 20 000 циклов (>16 А)
IEC 60669-1:2017	Раздел 20, Таблицы 9-10	Коммутационная способность при включении и отключении для выключателей - 200 рабочих циклов при напряжении 1,1 × номинального
IEC 61058-1:2016	Раздел 17	Механический ресурс для выключателей приборов - без электрической нагрузки
GB/T 2099.1-2008	Разделы 20, 21	Китайский национальный стандарт - требования к коммутационной способности и нормальной эксплуатации
VDE 0620-1:2021	Разделы 20, 21	Немецкий стандарт - требования к ресурсу, коммутационной способности и повышению температуры
BS 1363-1:2023	Разделы 19, 20	Британский стандарт - специфические для Великобритании требования к ресурсу и коммутационной способности

Преимущества основных технологий

Сервопозиционирование с замкнутым контуром и абсолютным кодированием

Устраняет первопричину недействительных данных испытаний на ресурс, обеспечивая непрерывную проверку положения. В отличие от систем с шаговыми двигателями с разомкнутым контуром, которые могут терять шаги при изменяющихся нагрузках, архитектура сервопривода с замкнутым контуром гарантирует, что каждый цикл выполняется с полностью вставленной и правильно расположенной вилкой.

Четырехпроводное измерение сопротивления контакта по Кельвину

Обнаруживает деградацию контакта до отказа с помощью прецизионного 4-проводного измерения по Кельвину, которое устраняет ошибки паразитного сопротивления. Обеспечивает точность на уровне миллиом для анализа тенденций и раннего обнаружения износа контактов.

Модульная система кинематических оснасток

Максимизирует универсальность и минимизирует время переналадки благодаря быстрой замене оснастки без инструментов менее чем за 2 минуты на позицию. Обеспечивает повторяемость позиционирования в пределах ±0,02 мм после каждой смены оснастки.

Совместимость с испытуемыми объектами

Бытовые и аналогичные вилки (все международные форм-факторы в пределах механической мощности)
Стационарные розетки (встраиваемые и накладные, одинарные и двойные)
Переносные розетки и удлинители
Разъемы для приборов (серия IEC 60320: C13/C14, C15/C16, C19/C20, C5/C6, C7/C8)
Промышленные вилки и розетки (IEC 60309-1/-2, номинал 16 А и 32 А)
Выключатели для бытовых и аналогичных стационарных электрических установок (IEC 60669-1)
Розетки для бритв (BS 4573)
Умные розетки и розетки с поддержкой IoT
Розетки с USB-зарядкой
Вилки с возможностью переподключения и без

Контроль качества производства

Этап контроля качества	Проверочные мероприятия	Критерии приемки
Этап 1: Входящие материалы	Проверка химического состава, испытание на твердость, проверка размеров	Состав SUS304 согласно ASTM A240, твердость в пределах ±2 HRC, шероховатость поверхности Ra ≤1,6 мкм
Этап 2: В процессе производства	Проверка первой партии, проверка размеров, проверка целостности сварки	Допуск на измерительный элемент: ±0,005 мм, допуск на конструктивные элементы: ±0,1 мм
Этап 3: Сборка	Проверка механической сборки, электромонтаж щита, проверка блокировок безопасности	Сопротивление изоляции ≥100 МОм, все блокировки функционируют, отсутствие аномального нагрева
Этап 4: Функциональные испытания	Непрерывное прожигание в течение 48 часов, проверка калибровки, испытание систем безопасности	Отсутствие отказов в течение 48 часов прожигания, калибровка в пределах допуска, шум ≤65 дБ(А)
Этап 5: Перед отгрузкой	Финальный визуальный осмотр, полнота документации, проверка упаковки	Отсутствие косметических дефектов, наличие всех аксессуаров, целостность упаковки согласно стандартам

Обязательства по послепродажному обслуживанию

12-месячная полная гарантия: Комплексное покрытие, включая запасные части, удаленную диагностику и ремонт с возвратом на завод
Пожизненная бесплатная техническая поддержка: Постоянное обязательство по обеспечению производительности оборудования через различные каналы поддержки
Пусконаладка и обучение на месте: Дополнительная практическая помощь при установке и квалификации операторов
Уровень обслуживания: реагирование в течение 48 часов: Подтверждение в течение 24 часов, техническая оценка в течение 48 часов
Доступность запасных частей в течение 5 лет: Критические запасные части хранятся на складе минимум 5 лет
Калибровка и повторная сертификация: Ежегодная заводская калибровка, калибровка на месте и услуги по поддержанию соответствия

Часто задаваемые вопросы

Является ли HongCe настоящим производителем с собственным заводом?

HongCe является настоящим производителем с собственным заводом. Мы владеем и управляем нашим производственным предприятием в Гуандуне, Китай, где мы выполняем механическую обработку на станках с ЧПУ, термообработку, прецизионную шлифовку, сборку электрощитов и окончательную интеграцию систем под одной крышей.

Каковы основные различия между серводвигателем и шаговым двигателем?

Серводвигатели работают в замкнутом контуре с непрерывной обратной связью по положению, устраняя потерю шагов, которая может возникнуть в системах с шаговыми двигателями с разомкнутым контуром. Это обеспечивает точность положения во всем диапазоне скоростей и нагрузок, что критически важно для испытаний с изменяющимися силами вставки на протяжении тысяч циклов.

Может ли оборудование быть интегрировано с нашей системой управления лабораторной информацией (LIMS)?

Да. Все приборы с ПЛК-управлением оснащены стандартными интерфейсами связи, включая USB 2.0 для ручного экспорта данных и последовательный порт RS-232 для автоматической передачи данных. Опционально доступны модули RS-485 (Modbus RTU) и Ethernet (Modbus TCP) для прямой интеграции в сеть LIMS.

Какое регулярное техническое обслуживание требуется оборудованию?

Еженедельная очистка линейных компонентов, ежемесячная смазка подшипников, ежеквартальная проверка калибровки и ежегодные комплексные испытания электробезопасности. Подробные процедуры технического обслуживания с пошаговыми фотографиями приведены в руководстве пользователя.

Как я могу гарантировать, что результаты испытаний будут приняты крупными сертификационными органами?

Поддерживайте актуальную калибровку, убедитесь, что конфигурация оборудования соответствует требованиям стандартов, документируйте прослеживаемость измерений, следуйте письменным процедурам испытаний, сохраняйте полные записи испытаний и участвуйте в программах проверки квалификации.

Контактная информация

Для получения подробных коммерческих предложений, технических спецификаций или индивидуальных требований, пожалуйста, свяжитесь напрямую с нашей инженерной командой. Являясь производителем с собственным заводом, мы предлагаем заводские цены и комплексную техническую поддержку.
