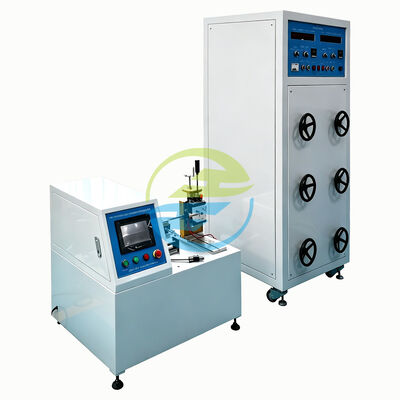

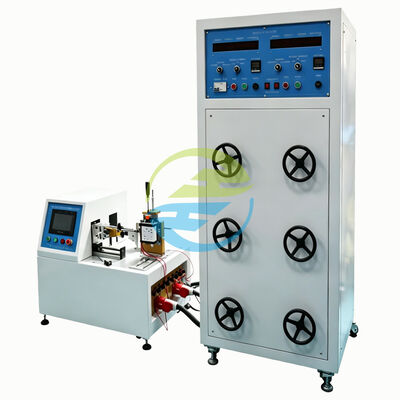

Система испытаний на разрывную способность и нормальную работу трехфазных розеток — Интегрированная испытательная платформа с RLC-нагрузкой и синхронизированным управлением ПЛК по IEC 60884-1 IEC 60669-1

Наименование марки:	HongCe
Номер модели:	HC9910C+9914C
МОК:	1 комплект
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т, Л/К
Способность к поставкам:	1 комплект в месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Гуандун, Китай

Сертификация:

Calibration certificate(cost additional)

Количество станций:

3 станции, с возможностью расширения до 6

Архитектура управления:

Промышленный ПЛК (S7-1200 CPU 1214C)

Входная мощность:

380 В переменного тока ±10 %, 50 Гц, трехфазный, 5-проводной

Нагрузочный шкаф RLC:

15 кВА, диапазон мощности 0,3-0,98, стабильность ±0,02

Испытательное напряжение:

0–300 В переменного тока, точность ±0,5 %

Тестовый ток:

0–30 А переменного тока, точность ± 1 %

Система привода:

Серводвигатель переменного тока, 200 Вт, 3000 об/мин.

Скорость цикла:

1-30 циклов в минуту

Упаковывая детали:

Футляр из экспортной фанеры со вставкой из пенопласта высокой плотности, влагонепроницаемым вакуумны

Выделить:

Трехфазная система испытаний нормальной работы

Синхронизированная ПЛК система испытаний нормальной работы

Характер продукции

Трехфазная система испытаний пропускной способности розетки и нормальной работы

Обзор продукции

Система испытаний на прочность и нормальную работу HongCe предоставляет комплексные решения для производителей электрических аксессуаров и сертификационных лабораторий.Эта интегрированная платформа сочетает в себе точное механическое колебание с встроенной технологией RLC, все управляемые одним промышленным ПЛК для синхронизации на микросекундном уровне между механическим движением и применением электрической нагрузки.

Основные инновации:Единая архитектура управления ПЛК устраняет проблемы синхронизации между механическими и электрическими областями,обеспечение точной нагрузки во время контакта и разделения, что имеет решающее значение для действительных данных испытаний прочности прерывания.

Ключевые характеристики продукта

Интегрированный RLC-грузовой шкаф:Электронно переключаемые резистивные, индуктивные и емкостные банки нагрузки с твердотельных реле для тихой работы без дуги и непрерывной регулировки коэффициента мощности от 0,3 до 0.98
Единое управление ПЛК:Единый промышленный ПЛК управляет движением сервомотора, переключением нагрузки, мониторингом фактора мощности и сбором данных с синхронизацией на уровне микросекунд
Три независимых испытательных станции:Возможность параллельного испытания для различных типов образцов с отдельными механическими приводами, электрическими нагрузками и каналами измерения
Автокомпенсация фактора мощности в реальном времени:Постоянный мониторинг и автоматическая регулировка поддерживают целевую ПФ в пределах ±0,02 в течение длительных испытаний
106 кПа Комната атмосферного давления:Запечатанный корпус поддерживает стандартизированные условия испытаний в соответствии с требованиями пункта 20 IEC 60884-1
Высокоскоростной захват волнообразных форм:1 МС/с отбор проб с автоматизированным анализом пикового тока, длительности дуги, энергии дуги и параметров отскока контакта
Комплексные системы безопасности:Запертые испытательные отсеки, избыточные аварийные схемы остановки, электрическая защита и тепловой мониторинг
Многофазные последовательности испытаний:Испытания на основе рецепта с максимальным количеством последовательных фаз 20 и автоматическими переходами между различными механическими и электрическими параметрами
Модульная архитектура:Расширяется до 6 испытательных станций с обновляемым ПЛК-фирмвером и грузоподъемностью

Функции тестирования

Класс 20 IEC 60884-1 Пропускная способность:50 циклов при 1,1 × номинальном напряжении, номинальном токе, cos φ ≥ 0.6
IEC 60884-1 пункт 21 Нормальная эксплуатация:5,000 циклов (≤16A) или 2500 циклов (>16A-32A) при номинальном напряжении и токе
IEC 60669-1 Раздел 19 Операция переключателя:40,000 циклов (≤16A) или 20000 циклов (>16A) при электрической нагрузке
IEC 60669-1 Пункт 20 Способность к разрыву:200 циклов при 1,1× номинальном напряжении, 1,25× номинальном токе, cos φ 0.3
Испытание профиля нагрузки по заказу:Определенные пользователем параметры для протоколов, специфичных для продукта, и ускоренного испытания срока службы
Последовательное многостандартное испытание:Автоматизированные цепные последовательности испытаний, охватывающие несколько стандартов с настраиваемыми точками паузы

Соответствие международным стандартам

Стандартный	Пункт (ы)	Ключевые параметры испытаний
IEC 60884-1:2013	Пункт 20, рисунок 16	Способность к разрыву: 50 циклов при 1,1 × номинальном напряжении, номинальном токе, cos φ 0,6 при 106 kPa
IEC 60884-1:2013	Пункт 21, таблица 18	Нормальная работа: 5000 циклов (≤16A), 2500 циклов (>16A-32A) при номинальных параметрах
IEC 60669-1:2017	Пункт 19, рисунок 12	Работа переключателя: 40 000 циклов (≤16A), 20 000 циклов (>16A) при работе при cos φ 0.8, разрываясь при cos φ 0.6
IEC 60669-1:2017	Пункт 20, таблицы 9-10	Мощность преобразования: 200 циклов при 1,1×В, 1,25×I, cos φ 0.3
GB/T 2099.1-2008	Статьи 20, 21	Китайский национальный стандарт, эквивалентный IEC 60884-1
BS 1363-1:2023	Статьи 19, 20	Стандарт Великобритании для розетки 13A с особыми требованиями к прочности

Технические спецификации

Параметр	Спецификация
Испытательные станции	3 независимых станции, расширяемые до 6
Система управления	Промышленный ПЛК (S7-1200 CPU 1214C) с 10-дюймовым сенсорным экраном HMI
Вводная мощность	Обменное давление 380 В ± 10%, 50 Гц, трехфазное, максимум 15 кВА
Нагрузочный шкаф RLC	Общая мощность 15 кВА, диапазон PF 0,3-0,98 с разрешением 0,01
Испытательное напряжение	0-300В переменного тока, точность ±0,5%
Испытательный ток	0-30А переменного тока, точность ±1%
Система привода	Сервомотор переменного тока с 17-битным кодером, 0-100 мм хода
Скорость цикла	1-30 циклов в минуту, программируемые на станцию
Захват формы волны	1 МС/с отбор проб, 12-битное разрешение, автоматизированный анализ
Размеры	Испытательная скамейка: 1600×900×1700 мм, грузовой шкаф: 800×800×1800 мм
Вес	В общей сложности около 800 кг
Сертификации	Маркировка "СЕ" (LVD + EMC), ISO 9001:2015 QMS

Совместимые объекты испытания

Домашние розетки и розетки: BS 1363 (Великобритания), CEE 7/IV Schuko, NEMA 5-15/5-20 (США), AS/NZS 3112 (AU/NZ), GB 1002/2099 (Китай)
Коммутаторы для бытовых установок: от 1 до 4 ступеней, одно-/двойной столб, номиналом 10А-45А
Промышленные розетки и розетки: IEC 60309-1/-2, 16A/32A, IP44/IP67
Сцепляющие устройства: IEC 60320 C13/C14, C15/C16, C19/C20
Умные разъемы и разъемы с поддержкой Интернета вещей с переключением реле
Входные разъемы для зарядки USB с входом в точную сеть

Основные преимущества технологии

Электронное переключение банка нагрузки:Архитектура твердотельных реле исключает механическое износ контакторов, обеспечивая >10M цикл жизни против ~100K для контакторов

Автокомпенсация фактора мощности в реальном времени:Постоянный мониторинг и регулировка поддерживают точность ±0,02 PF, компенсируя смещение температуры во время длительных испытаний

Единая механико-электрическая синхронизация:Единый ПЛК обеспечивает наложение нагрузки в точные моменты контакта и разделения

Источник производства HongCe против торговых компаний

Критерий оценки	Хонг Чжэ √ Фабрика источника	Типичная торговая компания
Бизнес-модель	Прямой производитель с собственным проектированием, проектированием и производством	Среднее перепродажа оборудования от неизвестных заводов
Цены	Фабричное ценообразование с прозрачной структурой затрат	15-30% промежуточная маржа с ограниченной гибкостью дисконтирования
Техническая поддержка	Прямая коммуникация инженера с инженером с опытом применения	Продажи с ограниченными техническими знаниями, зависящие от поставщиков
Контроль качества	Пятиступенчатый внутренний процесс контроля качества с полной документацией	Зависит от поставщика QC завода, качество варьируется от груза к грузу.
Послепродажное обслуживание	12-месячная гарантия, пожизненная бесплатная поддержка, 5-летняя гарантия запасных частей	Гарантия зависит от поставщика, наличие деталей не гарантируется

Процесс контроля качества

Стадия QC	Инспекционная деятельность	Критерии принятия
Этап 1: Инспекция материалов	Проверка химического состава, испытания твердости, измерения	Состав SUS304 по ASTM A240, твердость ±2 HRC, поверхностная отделка Ra ≤1,6μm
Этап 2: Проверка машинного оборудования	Проверка первой статьи, проверка размеров, проверка качества нитей	Толерантность габарита ± 0,005 мм, класса нанесения нитей 6H/6g по ISO 965.
Этап 3: Проверка сборки	Механическая проверка соответствия, электрическая непрерывность, испытания безопасности блокировки	Сопротивление изоляции ≥ 100 МΩ, все блокировки функционируют, отсутствует аномальное нагревание
Этап 4: Функциональные испытания	48-часовое сжигание, проверка калибровки, испытание системы безопасности	Все функции выполняются правильно, калибровка в пределах допустимых норм, шум ≤ 65 dB ((A))
Этап 5: Аудит до отправки	Заключительный визуальный осмотр, проверка документации, проверка упаковки	Нет косметических дефектов, полная документация, правильная упаковка

Соответствующее оборудование для испытаний

Часто задаваемые вопросы

Хонг Чжэ - настоящий производитель с собственной фабрикой?

Да, HongCe является подлинным производителем заводов, работающих на нашем собственном производственном объекте в Гуандун, Китай.и интеграция системы под одной крышейМы приветствуем посещение завода (лично или виртуально) для проверки наших производственных возможностей.

Может ли HongCe настроить оборудование для конкретных требований?

Наша инженерная команда может модифицировать механическую конфигурацию, электрические параметры, системы управления, документацию,и физическая компоновка для соответствия конкретным национальным стандартам или уникальным требованиям к испытаниямТипичный график проекта: 7-15 дней для обзора дизайна, 30-45 дней для производства прототипа.

Сколько времени вы проводите на производство?

Стандартные модели отправляются в течение 15-25 рабочих дней с момента подтверждения заказа.Отправка в тот же день для срочных запасных частей через международный экспресс.

Вы обеспечиваете установку и обучение на месте?

Мы предлагаем два уровня поддержки: уровень 1 - удаленная установка (бесплатно) с видеоконференц-управлением, и уровень 2 - пуск в эксплуатацию на месте (необязательно) с практической установкой,проверка калибровкиУслуги на месте обычно занимают 2-5 рабочих дней.

Какую гарантию вы предоставляете?

Каждый прибор имеет 12-месячную полную гарантию, включающую запасные части, дистанционную диагностическую поддержку и ремонт на заводе, если это необходимо.Доступны расширенные гарантийные планы (24 или 36 месяцев)Мы предоставляем пожизненную бесплатную техническую поддержку для всех первоначальных покупателей.
